Đồng hồ đo lưu lượng hơi nóng là thiết bị có chức năng đo lường lưu lượng và vận tốc hơi trong hệ thống đường ống công nghiệp. Ưu điểm của loại đồng hồ này là khả năng chịu được nhiệt độ và áp lực làm việc cao, hoạt động hiệu quả trong môi trường khắc nghiệt và đảm bảo được an toàn cho hệ thống.

Tổng quan về đồng hồ đo lưu lượng hơi nóng

Đồng hồ đo lưu lượng hơi nóng (Tên tiếng anh là Vortex Flow Meter) là thiết bị điện tử dùng để để đo lưu lượng hơi nóng, hơi bão hòa trong hệ thống bằng cảm biến điện tử dạng xoay vortex. Kết quả đo lường được hiển thị chi tiết trên màn hình LCD hoặc máy tính chủ PLC giúp quản lý dễ dàng kiểm soát và theo dõi hoạt động của hệ thống từ xa.

Đồng hồ được làm từ chất liệu thép không gỉ, chịu được nhiệt độ cao tới 100 độ C, khả năng làm kín tốt và hoạt động ổn định trong các hệ thống lò hơi, nồi hơi, lò sấy, HVAC, công nghiệp, nhà máy…

Ngoài ra còn có khả năng đo nhiệt độ lưu chất và áp suất dòng chảy đi qua đường ống đo của đồng hồ. Nhờ vào thiết kế bên trong đồng hồ có tích hợp cảm biến dòng chảy nên khi lưu chất đi qua sẽ tạo ra đường xoáy làm áp suất chênh lệch và tạo cơ sở dữ liệu để đo đạc và tính toán lượng hơi nóng sử dụng.

Tổng quan về đồng hồ đo lưu lượng hơi nóng
Tổng quan về đồng hồ đo lưu lượng hơi nóng

Thông số kỹ thuật của đồng hồ đo lưu lượng hơi nóng

  • Kích thước đồng hồ: DN25 – DN200
  • Vật liệu chế tạo: Thép không gỉ
  • Dải đo lưu lượng: 10 – 500 m³/h
  • Nhiệt độ chịu được: -40°C đến 350°C
  • Áp suất hoạt động: PN16, PN25, PN40
  • Mức độ sai số: ±1.0% giá trị đo
  • Tín hiệu đầu ra: 4-20mA, Pulse, HART, Modbus RTU
  • Nguồn điện áp: 24VDC hoặc 220VAC
  • Tiêu chuẩn bảo vệ: IP65, IP67
  • Kiểu kết nối: Mặt bích
  • Tiêu chuẩn kết nối: DIN, ANSI, JIS
  • Màn hình hiển thị: LCD hoặc LED
  • Thương hiệu sản xuất: Woteck, Flowtech
  • Nhập khẩu: Hàn Quốc, Đài Loan, Trung Quốc
  • Thời gian bảo hành: 12 tháng
  • Tình trạng hàng hóa: Sẵn hàng tại kho SLL

Cấu tạo và nguyên lý hoạt động của đồng hồ đo lưu lượng hơi nóng

Cấu tạo của đồng hồ đo lưu lượng hơi nóng khá đơn giản mặc dù có nhiều loại, xuất xứ, mẫu mã khác nhau nhưng nhìn chung đều được tạo thành từ những bộ phận cơ bản sau:

  • Thân đồng hồ: Là lớp vỏ kim loại bên ngoài có chức năng tạo thành đường dẫn thẳng để cho lưu chất đi qua. Đồng thời giúp bảo vệ các bộ phận bên trong khỏi tác động mạnh như nhiệt độ cao, chống ăn mòn, hóa chất…nên yêu cầu làm từ vật liệu cao cấp như thép không gỉ, inox.
  • Cảm biến lưu lượng: Có chức năng quan trọng giúp đo lưu lượng hơi nóng chảy qua đường ống nhờ vào nguyên lý siêu âm, turbine, vortex. Ngoài ra giúp kiểm soát và đo đạc tần số, tốc độ của dòng chảy với khả năng hoạt động ổn định, êm ái.
  • Bộ chuyển đổi tín hiệu: Giúp nhận tín hiệu từ thiết bị cảm biến rồi tiến hành xử lý và chuyển đổi tín hiệu điện tử dạng analog hoặc kỹ thuật số. Kết quả đo được truyền tới thiết bị hiển thị hoặc trung tâm điều khiển giúp người vận hành dễ dàng kiểm soát và theo dõi hoạt động của hệ thống.
  • Màn hình hiển thị: Được lắp trên mặt đồng hồ và có thể liên kết với trung tâm điều khiển PLC để theo dõi từ xa. Với các thông số hiển thị như lưu lượng tức thời, tích lũy, nhiệt độ, áp suất hơi nóng…Các thông số hiển thị rõ nét, chính xác.

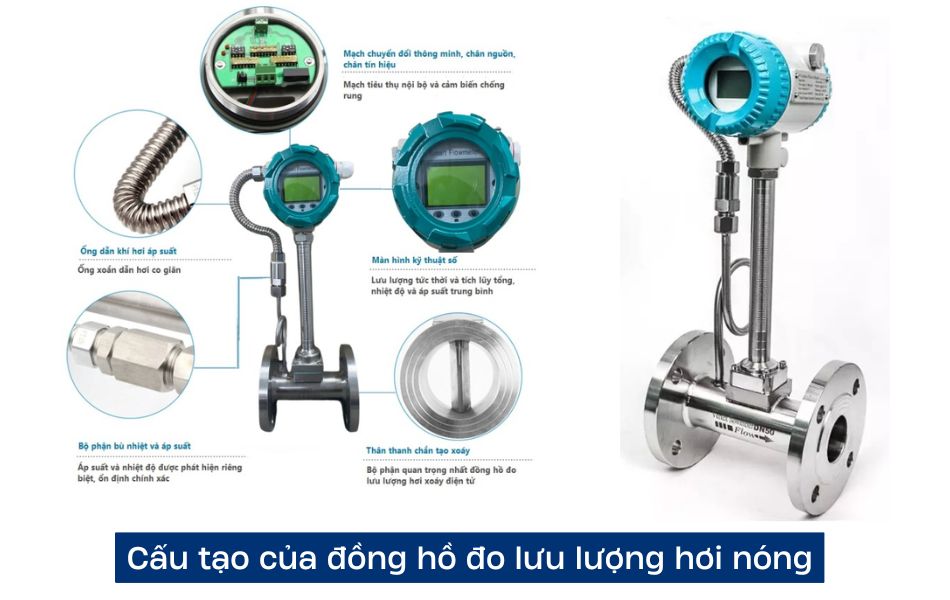

Cấu tạo của đồng hồ đo lưu lượng hơi nóng
Cấu tạo của đồng hồ đo lưu lượng hơi nóng

Đồng hồ đo lưu lượng hơi nóng hoạt động dựa trên nguyên lý cảm biến điện từ được tạo ra bởi mức chênh lệch áp suất của dòng chảy trong đường ống. Khi hơi nóng đi qua thân đồng hồ sẽ đi qua máy tạo xoáy có dạng thanh chắn cố định nằm vuông góc với thân đồng hồ sẽ tạo ra các vòng xoáy đối xứng hai bên.

Tần số hình thành của các vòng xoáy tỷ lệ thuận với tốc độ dòng hơi chảy qua và được thiết bị cảm biến đo đạc và xử lý dữ liệu rồi chuyển đổi tín hiệu dưới dạng số hiển thị trên màn hình LCD. Từ đó người vận hành dễ dàng theo dõi và kiểm soát quá trình hoạt động của thiết bị.

Tổng hợp các loại đồng hồ đo lưu lượng hơi nóng bán chạy hiện nay

Đồng hồ đo lưu lượng hơi nóng Woteck

Đồng hồ đo lưu lượng hơi nóng Woteck là thiết bị được ưa chuộng trong nhiều hệ thống lò hơi công nghiệp, khai thác, năng lượng…Với dải kích thước đa dạng từ DN15 – DN300, khả năng chịu nhiệt độ cao tới 350 độ C, chịu áp lực làm việc max 40 bar cho phép thiết bị hoạt động ổn định, bền lâu trong môi trường khắc nghiệt.

Được sản xuất theo công nghệ Hàn Quốc, thiết kế màn hình hiển thị LCD sắc nét, có khả năng chống ăn mòn, hóa chất tốt giúp quá trình sử dụng thuận tiện, an toàn và hiệu quả hơn.

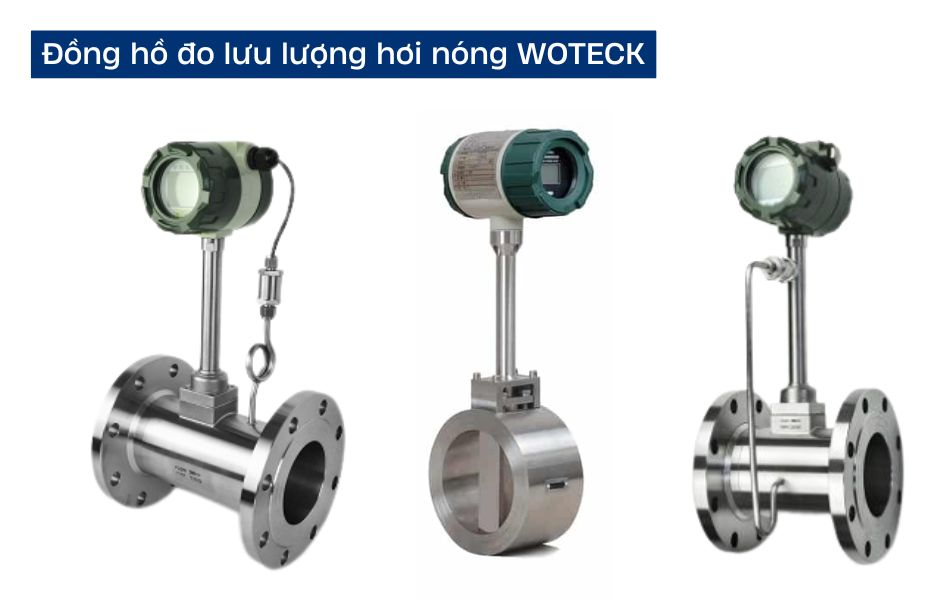

Đồng hồ đo lưu lượng hơi nóng Woteck
Đồng hồ đo lưu lượng hơi nóng Woteck

Đồng hồ đo lưu lượng hơi nóng Flowtech

Đồng hồ đo lưu lượng hơi nóng Flowtech xuất xứ Malaysia được dùng để đo lưu lượng hơi nóng, hơi bão hòa đi qua đường ống hệ thống chính xác, nhanh chóng giúp người quản lý dễ dàng kiểm soát, tối ưu và nâng cao hiệu suất vận hành.

Đồng hồ kết nối với đường ống bằng mặt bích, kiểu kết nối này chắc chắn, chống rò rỉ chất lỏng và được sản xuất theo tiêu chuẩn JIS, DIN, ANSI nên tương thích với nhiều hệ thống công nghiệp, dân dụng, xây dựng.

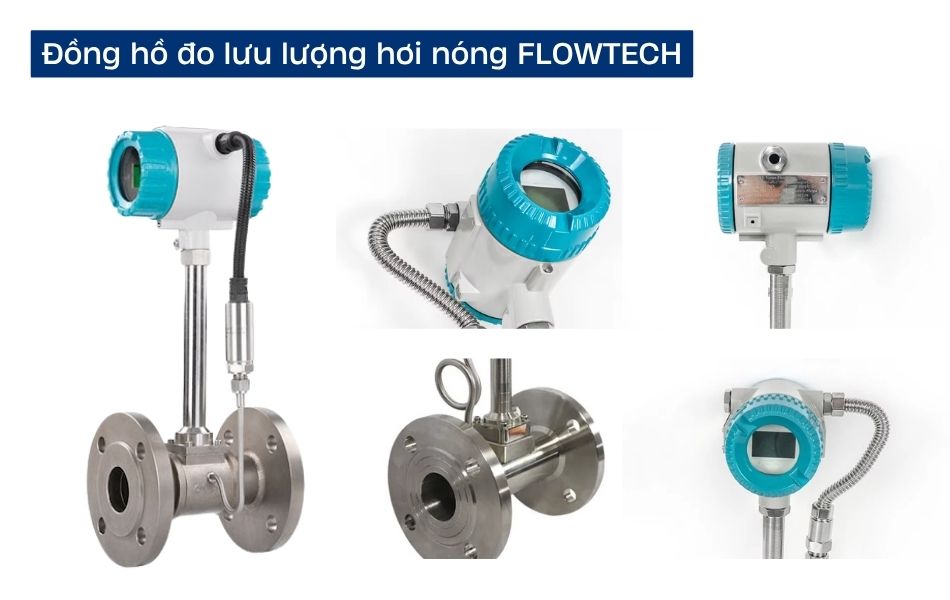

Đồng hồ đo lưu lượng hơi nóng Flowtech
Đồng hồ đo lưu lượng hơi nóng Flowtech

Đồng hồ đo lưu lượng hơi nóng Supmea

Đồng hồ đo lưu lượng hơi nóng Sence là thiết bị đo cao cấp với độ bền vượt trội và mẫu mã đa dạng. Sản phẩm được dùng để đo lường lưu lượng tổng, tức thời và vận tốc trung bình của dòng chảy hơi đến người vận hành từ đó dễ dàng quản lý và kiểm soát hệ thống.

Với khả năng chịu nhiệt độ cao tối đa 250 độ C, chịu áp suất làm việc từ PN10, PN16 và sử dụng nhiều nguồn điện áp khác nhau như 24V, 220V, 380V nên có thể dùng thiết bị cho nhiều hệ thống hơi, khí.

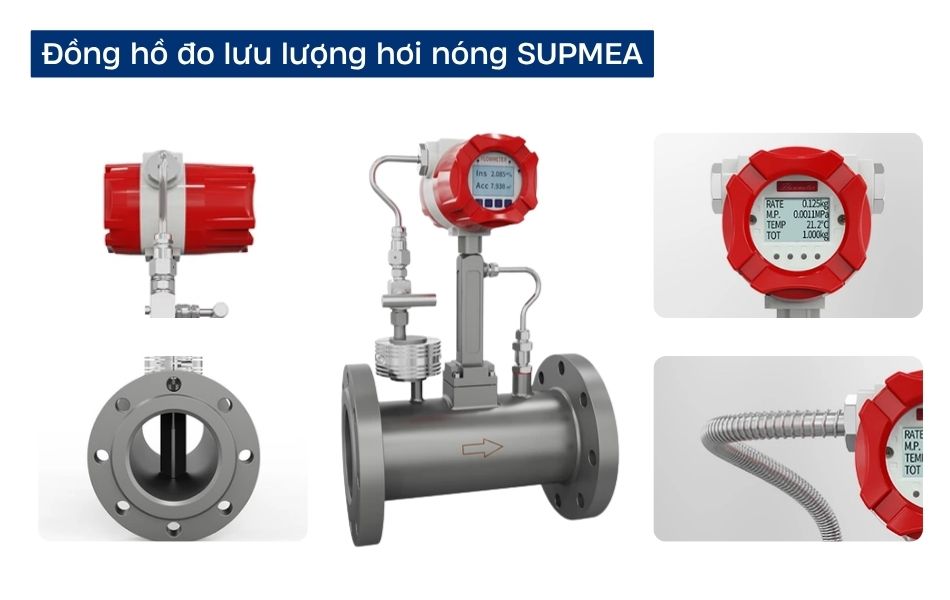

Đồng hồ đo lưu lượng hơi nóng Supmea
Đồng hồ đo lưu lượng hơi nóng Supmea

Đồng hồ đo lưu lượng hơi nóng điện tử bù nhiệt

Đồng hồ đo lưu lượng hơi nóng điện tử bù nhiệt là loại đồng hồ điện tử có chức năng đo lưu lượng hơi nóng, hơi bão hòa, hơi nhiệt của hệ thống tự động và trả lại kết quả đo được trên màn hình hiển thị LCD.

Thiết bị được làm từ vật liệu inox có khả năng chống chịu tốt, chống ăn mòn, oxy hóa và chịu nhiệt độ cao. Với kích thước từ DN25 đến DN200 cho phép lắp đặt đồng hồ trong nhiều hệ thống đường ống trong công nghiệp, sản xuất, khai thác…

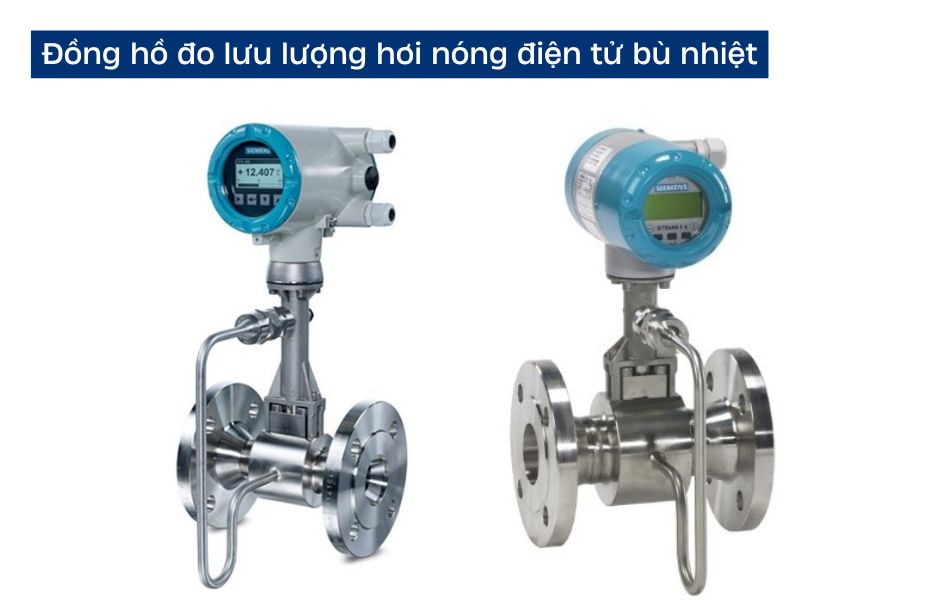

Đồng hồ đo lưu lượng hơi nóng điện tử bù nhiệt
Đồng hồ đo lưu lượng hơi nóng điện tử bù nhiệt

Tính năng nổi bật của đồng hồ đo lưu lượng hơi nóng

Đồng hồ đo lưu lượng được sản xuất theo công nghệ hiện đại, tiên tiến mang đến nhiều lợi ích và tính năng ưu việt cho hệ thống trong quá trình sử dụng như:

  • Tích hợp công nghệ cảm biến như vortex, siêu âm giúp đo lưu lượng hơi nóng đi qua chính xác cao với tỷ lệ sai số thấp ±0,7% đến ±1%, mang lại hiệu quả đo lường cao.
  • Làm từ vật liệu cao cấp như thép không gỉ, inox 304, inox 316 có khả năng chịu được áp suất làm việc cao tới 40 bar, chịu được nhiệt tới 100 độ C và dùng được trong môi trường khắc nghiệt, hóa chất nhẹ.
  • Thiết bị có độ bền cao, chống ăn mòn, oxy hóa và hoạt động bền bỉ trong các hệ thống hơi bão hòa, hơi quá nhiều, hệ thống lò hơi công nghiệp, nhà máy…
  • Tích hợp đo áp suất và nhiệt độ của dòng chảy trong đường ống, cung cấp đầy đủ dữ liệu thông tin, thuận tiện cho việc kiểm soát và vận hành hệ thống.
  • Sử dụng màn hình LCD hoặc LED giúp quan sát và theo dõi dễ dàng. Ngoài ra dùng được cả ngoài trời nhờ lớp kính bảo vệ bề mặt chống bụi bẩn và chống nước.
  • Đồng hồ đo lưu lượng hơi nóng có đa dạng kích thước và được kết nối với hệ thống bằng mặt bích chắc chắn, giúp thiết bị hoạt động ổn định, chống rung giật và rò rỉ chất lỏng.
  • Sử dụng nhiều nguồn điện áp khác nhau như 24V, 220V, 380V nên dùng được trong nhiều hệ thống có quy mô lớn nhỏ khác nhau, tương thích với điện áp của từng hệ thống và giúp tiết kiệm điện năng tiêu thụ tối đa.
Tính năng nổi bật của đồng hồ đo lưu lượng hơi nóng
Tính năng nổi bật của đồng hồ đo lưu lượng hơi nóng

Ứng dụng thực tiễn của đồng hồ đo lưu lượng hơi nóng

Đồng hồ đo lưu lượng hơi nóng được sử dụng trong nhiều hệ thống đường ống hơi công nghiệp, sản xuất, chế biến với mục đích đo lưu lượng hơi nóng trong hệ thống. Các ứng dụng phổ biến có thể kể đến như:

  • Đo lưu lượng hơi trong các hệ thống nồi hơi công nghiệp.
  • Giám sát tiêu thụ hơi trong nhà máy chế biến thực phẩm và đồ uống.
  • Kiểm soát lưu lượng hơi quá nhiệt trong nhà máy nhiệt điện.
  • Quản lý hơi nước trong hệ thống sưởi ấm trung tâm (district heating).
  • Theo dõi và tối ưu hóa hơi sử dụng trong ngành dệt nhuộm.
  • Đo và kiểm soát hơi trong quy trình sản xuất hóa chất, phân bón.
  • Sử dụng trong nhà máy giấy để giám sát hơi trong quá trình sấy.
  • Ứng dụng trong hệ thống HVAC để quản lý nhiệt năng tiêu thụ.
  • Kiểm tra và đánh giá hiệu suất trao đổi nhiệt tại các bộ trao đổi nhiệt.
  • Hỗ trợ tính toán chi phí năng lượng trong các hệ thống thuê hơi công nghiệp.
Ứng dụng thực tiễn của đồng hồ đo lưu lượng hơi nóng
Ứng dụng thực tiễn của đồng hồ đo lưu lượng hơi nóng

Mua đồng hồ đo lưu lượng hơi nóng chính hãng, giá tốt tại Vandien.vn

Quý khách có nhu cầu mua đồng hồ đo lưu lượng hơi nóng chính hãng, Vandien.vn là đơn vị uy tín bạn có thể tham khảo qua. Chúng tôi là đơn vị uy tín với 16 năm kinh nghiệm trong lĩnh vực cung cấp và phân phối các loại đồng hồ đo chất lượng cao, được nhập khẩu chính hãng từ các thương hiệu nổi tiếng như Hansung, Woteck, Wise, Flowtech…Sản phẩm được cung cấp đến nhiều dự án, công trình quy mô lớn nhỏ trên toàn quốc như Hải Dương, Quảng Ninh, Hà Nội, Hồ Chí Minh…Và nhận được nhiều đánh giá tích cực của khách hàng về chất lượng sản phẩm, tuổi thọ lâu dài, giá thành phù hợp và có đầy đủ chứng nhận CO – CQ.

Mua đồng hồ đo lưu lượng hơi nóng
Mua đồng hồ đo lưu lượng hơi nóng

Đến với Vandien.vn quý khách sẽ được nhân viên hỗ trợ và tư vấn nhiệt tình giúp tìm ra giải pháp tối ưu cho hệ thống từ đó nâng cao hiệu suất vận hành và tiết kiệm chi phí đầu tư. Bên cạnh đó chúng tôi còn hỗ trợ giao hàng tận nơi, nhanh chóng, đầy đủ số lượng, nguyên đai nguyên kiện nên quý khách hoàn toàn yên tâm khi mua hàng.

Sản phẩm hiện đang có sẵn tại kho với số lượng lớn, đáp ứng nhanh chóng yêu cầu của khách hàng do đó hãy gọi ngay cho Vandien.vn để được mua hàng chính hãng với ưu đãi hấp dẫn ngay nhé.
