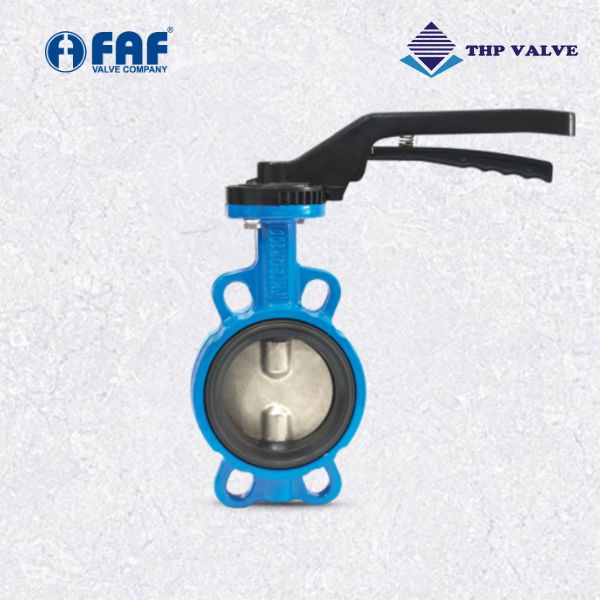

Van bướm kiểu wafer FAF 3500

Mô tả sản phẩm

Model: FAF 3500
Kích thước: DN40 – DN600
Kiểu kết nối: Wafer
Vật liệu: Gang dẻo
Vận hành: Tay gạt
Áp suất: PN6, 10, 16
Nhiệt độ: 130 độ C
Thương hiệu: FAF Valve
Xuất xứ: Thổ Nhĩ Kỳ
Tình trạng: Còn hàng

Description

Tìm hiểu về van bướm kiểu wafer FAF 3500

Van bướm kiểu wafer FAF 3500 là một loại van công nghiệp phổ biến, nổi bật với thiết kế nhỏ gọn, trọng lượng nhẹ và phương thức kết nối kẹp độc đáo giữa hai mặt bích của đường ống.

Trong số các sản phẩm van bướm wafer trên thị trường, van bướm FAF 3500 từ nhà của FAF Valve (Thổ Nhĩ Kỳ) là một lựa chọn đáng tin cậy, được thiết kế để thực hiện các chức năng cơ bản như đóng/mở, điều tiết dòng chảy trong nhiều hệ thống đường ống công nghiệp. Với cơ cấu vận hành quay 90 độ, van cho phép đóng mở nhanh chóng và dễ dàng.

FAF 3500 kết hợp giữa thiết kế wafer thông minh, sự đa dạng về vật liệu cấu tạo và khả năng vận hành đơn giản, mang đến một giải pháp hiệu quả và kinh tế cho người sử dụng.

Cấu tạo chi tiết của van bướm wafer FAF 3500

Cấu trúc của van FAF 3500 bao gồm các bộ phận chính sau, mỗi bộ phận đều có vai trò và đặc điểm riêng biệt, góp phần tạo nên một sản phẩm hoàn chỉnh:

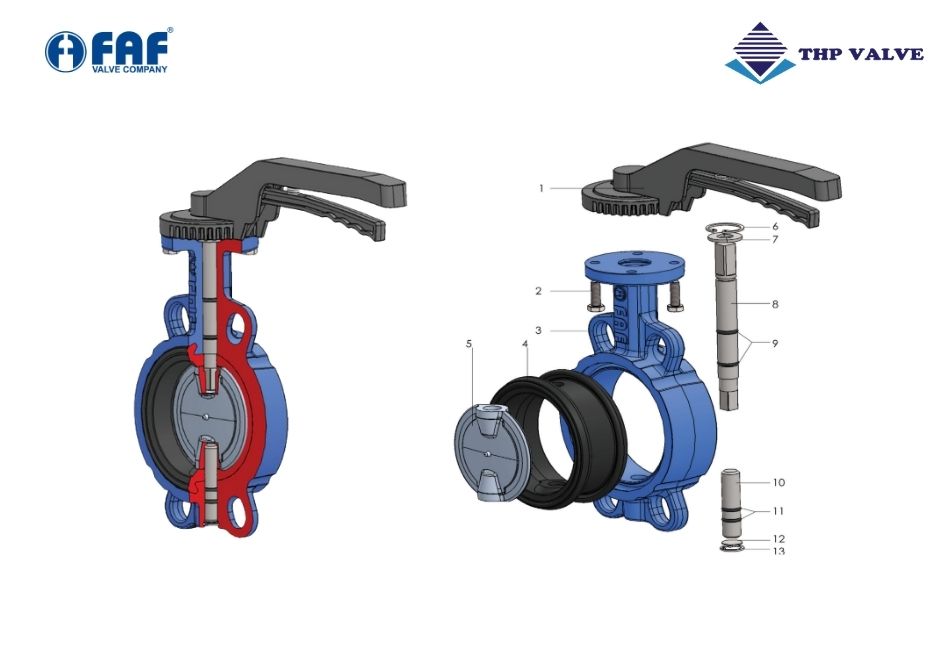

*Cấu tạo chi tiết của van bướm kiểu wafer FAF 3500*

Thân van

Được thiết kế kiểu wafer đặc trưng, mỏng và nhẹ. Van được trang bị 4 tai bích giúp việc căn chỉnh chính xác và dễ dàng hơn trong quá trình lắp đặt van giữa 2 mặt bích.

Bên cạnh đó, FAF còn cung cấp cho khách hàng các tùy chọn giữ vật liệu gang xám GG25 cho các ứng dụng phổ thông hoặc gang dẻo GGG40 cho các yêu cầu về độ bền và khả năng chịu va đập cao hơn.

Đĩa van

Đĩa van bướm FAF 3500 được thiết kế với nhiều tùy chọn vật liệu như inox 304, inox 316, gang dẻo GGG40 mạ niken, đồng nhôm,… để phù hợp với các loại môi chất khác nhau. Đĩa van được gia công chính xác, tối ưu hóa hình dạng để giảm thiểu cản trở dòng chảy và giảm mô-men xoắn vận hành.

Trục van

Thiết kế trục đôi tối ưu giúp giảm tổn thất áp suất qua van, giúp dòng chảy mượt mà hơn. Đây là bộ phận liên kết giữa đĩa van và bộ phận vận hành, cho phép điều chỉnh đĩa van đóng mở theo yêu cầu.

Vật liệu mặc định của đĩa van bướm FAF 3500 là inox AISI 420 với độ cứng cao. Ngoài ra, khách hàng có thể tùy chọn inox 304 hoặc 316 cho khả năng chống ăn mòn vượt trội.

Gioăng làm kín

Gioăng làm kín là yếu tố then chốt đảm bảo độ kín của van khi ở vị trí đóng hoàn toàn. Bộ phận này cũng được thiết kế với nhiều loại vật liệu ứng với các ứng dụng riêng biệt:

Gioăng EPDM: Phù hợp cho nước và nhiều ứng dụng công nghiệp thông thường
Gioăng NBR: Cho dầu và nhiên liệu
Gioăng viton: Cho hóa chất và nhiệt độ cao
Gioăng Neopren, PTFE: Cho môi chất ăn mòn mạnh và ứng dụng yêu cầu vệ sinh cao.

Cơ cấu vận hành

Tay gạt: Là cơ cấu vận hành tiêu chuẩn cho các van có kích thước đến và bằng DN300. Cho phép thao tác đóng mở nhanh.
Tay quay hộp số: Được trang bị tiêu chuẩn cho các van có kích thước từ DN350 trở lên. Hộp số thường làm từ gang EN GJL 250 giúp giảm lực tác động cần thiết, giúp vận hành các van kích thước lớn nhẹ nhàng hơn.
Khả năng lắp đặt bộ điều khiển: Mặt bích trên của van được thiết kế theo tiêu chuẩn ISO 5211. Điều này cho phép lắp đặt trực tiếp các bộ điều khiển điện hoặc khí nén mà không cần sử dụng thêm các chi tiết trung gian, giúp đơn giản hóa việc tự động hóa.

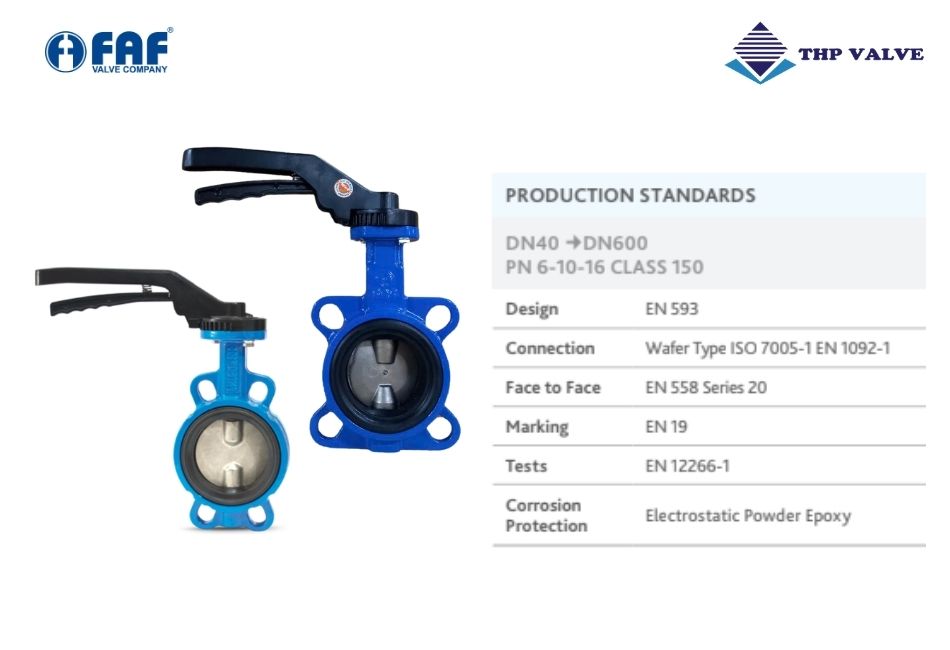

Bảng thông số kỹ thuật chi tiết của van bướm FAF model 3500

Model	FAF 3500
Loại van	Van bướm
Kết nối	Wafer
Kích thước	DN40 → DN600
Áp suất	PN 6-10-16 CLASS 150
Nhiệt độ	EPDM: +130°C NBR: +100°C VITON: +220°C
Tiêu chuẩn sản xuất	Thiết kế: EN 593 Marking: EN 19 Tests: EN 12266-1
Vật liệu sản xuất	Thân van: Gang xám, gang dẻo Đĩa van: Inox, gang dẻo, đồng nhôm Trục van: Inox Gioăng làm kín: EPDM, NBR, Viton, Neopren, PTFE
Bảo vệ chống ăn mòn	Sơn phủ epoxy tĩnh điện
Các dạng vận hành	Tiêu chuẩn: Tay gạt Tùy chọn: Tay quay với hộp số, bộ điều khiển điện
Thương hiệu	FAF Valve
Xuất xứ	Thổ Nhĩ Kỳ

Ứng dụng phổ biến của van bướm wafer type FAF 3500

Với những ưu điểm về thiết kế, vật liệu và tính linh hoạt, van bướm kiểu wafer FAF 3500 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

Lắp đặt trong hố van: Phù hợp cho các hệ thống ngầm
Lắp đặt trong nhà máy: Sử dụng trong các quy trình sản xuất công nghiệp đa dạng
Hệ thống đường ống: Cho các đường ống dẫn truyền tải môi chất
Nhà máy xử lý nước: Bao gồm cả xử lý nước cấp và nước thải
Trạm bơm: Kiểm soát dòng chảy tại các trạm bơm
Bồn chứa: Dùng cho đường ống vào/ra của các bồn chứa
Ứng dụng nước biển: Với lựa chọn vật liệu phù hợp như đĩa Đồng Nhôm hoặc Inox 316
Nhà máy điện: Thường dùng trong các đường ống nước làm mát
Các ngành công nghiệp nói chung: Là giải pháp phổ biến cho nhiều nhu cầu kiểm soát dòng chảy cơ bản

ứng dụng van bướm kiểu wafer faf 3500 — *Van bướm wafer FAF 3500 được ứng dụng trong nhiều hệ thống*
