Van một chiều là gì?

Van một chiều có thể hiểu một cách đơn giản là một thiết bị cho phép dòng lưu chất đi qua vị trí hiện tại của van theo một hướng nhất định và không cho hoặc ngăn chặn lưu chất đi ngược lại.

Van đóng một vai trò vô cùng quan trọng, đó chính là nó phải bảo vệ các hệ thống đường ống, thiết bị bơm, các hệ thống bình chứa, giảm thiểu được sự cố như: rò rỉ, giúp điều hướng và kiểm soát được tốc độ của dòng chảy khi gặp sự cố.

Thiết bị có thể đáp ứng được những nhu cầu cao trong các ngành sản xuất công nghiệp, hệ thống khí nén, hệ thống thủy lực… Van 1 chiều được thiết kế hai cửa: 1 cửa là đón lưu chất có thể đi qua, một cửa thì ngăn không cho dòng lưu chất chảy qua hoặc là ngược lại. Và trong bộ dây chuyền của hệ thống thì van một chiều được hoạt động một cách tự động hoàn toàn, không phải sử dụng đến sức người. Khi van trở về trạng thái bình thường thì van sẽ xả khí nén sẽ đóng cửa van lại.

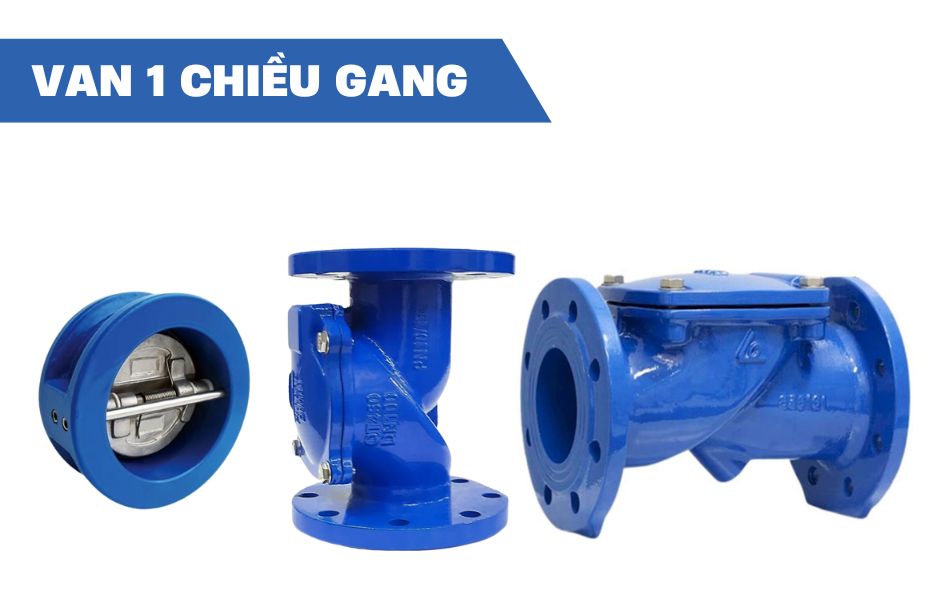

Hình ảnh thiết bị van 1 chiều cánh bướm với thân gang đĩa inox
Hình ảnh thiết bị van 1 chiều cánh bướm với thân gang đĩa inox

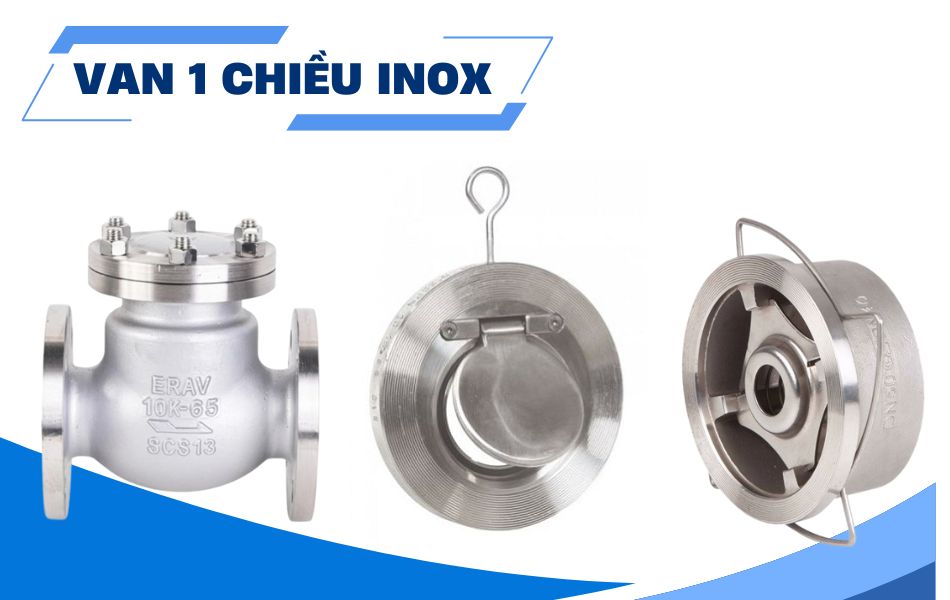

Van 1 chiều dạng lò xo toàn thân inox
Van 1 chiều dạng lò xo toàn thân inox



Thông số kỹ thuật của van một chiều

  • Chất liệu: thép, inox, gang, nhựa
  • Kích thước: DN 15- DN400
  • Nhiệt độ: 0 ~ 180 độ C
  • Áp lực: PN10(PN20), PN16
  • Kiểu kết nối: lắp ren hoặc lắp bích
  • Tiêu chuẩn kết nối: JIS 10K, JIS 20K, BS, PVC, UPVC
  • Ứng dụng trong môi trường làm việc: nước, nước thải, gas, dầu, axit, hóa chất kiềm, khí nén.
  • Xuất xứ: Đài Loan, Hàn Quốc
  • Bảo hành: 12 tháng
  • Tình trạng hàng: có sẵn

Cấu tạo và nguyên lý hoạt động của van 1 chiều

1. Cấu tạo

Với cấu tạo của van một chiều thì có nhiều loại nhưng cơ bản về cấu tạo khá là giống nhau, chỉ khác nhau về hình dáng cũng như là chức năng, vật liệu và phương thức vận hành.

Cấu tạo của van một chiều đơn giản hơn so với loại van hai chiều. Cấu tạo của van gồm có những bộ phận chính sau:

  • Phần thân: bộ phận này thường được chế tạo từ gang, đồng, thép, inox… Bộ phận thân van có chức năng chịu áp lực chính và là phần quyết định đến giá thành của van.
  • Tấm nắp: đây là bộ phận nằm trên đỉnh của van, có dạng hình tròn, thường là mặt bích mù, nó được liên kết với phần thân của bu lông, tạo ra một khối thống nhất, chống rò rỉ ra bên ngoài.
  • Đĩa van: được làm từ gang, inox 304 hoặc là được làm từ thép bọc cao su. Có dạng hình tròn, đường kính lớn hơn so với đường kính trong của van. Đây là bộ phận được tiếp xúc trực tiếp với môi chất nên thường được làm từ những chất liệu có thể chống được sự ăn mòn cao, chịu được nhiệt độ và áp suất cao.
  • Ghế van: bộ phận này có chức năng phối hợp với đĩa van khi van ở trạng thái đóng, ngăn dòng chảy lưu thông và ngược lại.
  • Phần kết nối với đường ống: được đúc thành dạng mặt bích hoặc ren
  • Bản lề (chốt bản lề): bộ phận này có chức năng là cố định đĩa van với mặt trong thân van, giữ cho van đĩa van chuyển động theo một hành trình nhất định khi nhận hoặc ngưng nhận lực tác động của môi trường.
  • Gioăng làm kín: là bộ phận làm kín giữa mặt kết nối cuat van với điểm trên của đỉnh van, thường được làm từ cao su, có tác dụng làm kín và giảm âm.

2. Nguyên lý hoạt động van một chiều

Với cấu tạo đơn giản như vậy thì nguyên lý hoạt động. Van một chiều được sử dụng ở nhiều hệ thống khác nhau nhưng nó lại có chung nguyên lý hoạt động chung.

Khi van ở trạng thái không hoạt động thì van đang ở trạng thái bình thường. Và van khi có lực đàn hổi của lò xò sẽ làm cho bi bị áp chặt và bịt kín van. Nhưng khi người dùng cho dòng lưu chất: hơi, khí, dầu, nhớt… có áp suất và tạo ra lực tác động lên bi. Ban đầu lực này sẽ nhỏ hơn với lực mà lò xo tạo ra nhưng về sau lực này sẽ tăng lên và lớn hơn lực của lò xo. Lúc đó dòng chảy của lưu chất sẽ được di qua một cách dễ dàng.

Còn nếu bạn không cho dòng chảy theo chiều ban đầu mà muốn nó theo hướng ngược lại. Lúc đó, lực đàn hồi của lò xo sẽ làm cho bi bị chặt lại và làm cho van đóng kín. Và chính vì ở chiều ngược lại mà dòng lưu chất sẽ không giờ được phép chảy qua van.

Mô phòng nguyên lý hoạt động của van 1 chiều
Mô phòng nguyên lý hoạt động của van 1 chiều

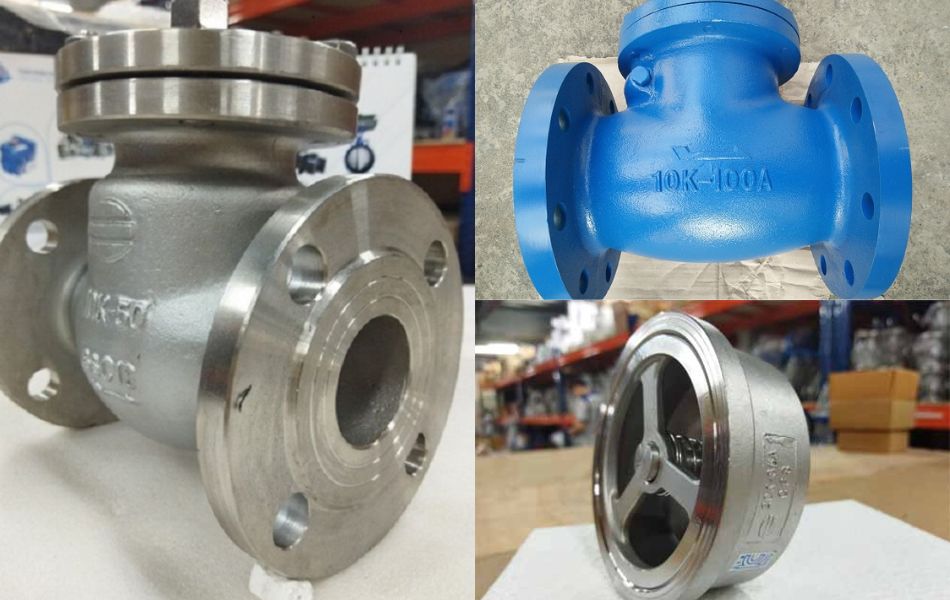

Ưu điểm của van một chiều

Van một chiều có nhiều ưu điểm phù hợp với hệ thống đường ống nên được nhiều người tin dùng.

  • Thiết kế nhỏ gọn, chất liệu là gang, thép, có độ bền cao và chịu được những nơi có môi trường khắc nghiệt.
  • Có thể làm việc trong những nơi có áp lực lớn.
  • Van một chiều có thể sử dụng được trong những môi trường khắc nghiệt
  • Có công nghệ tiên tiến nên van có thể tự động đóng/ mở van.
  • Dễ dàng tháo lắp và bảo dưỡng

Có những loại van một chiều nào?

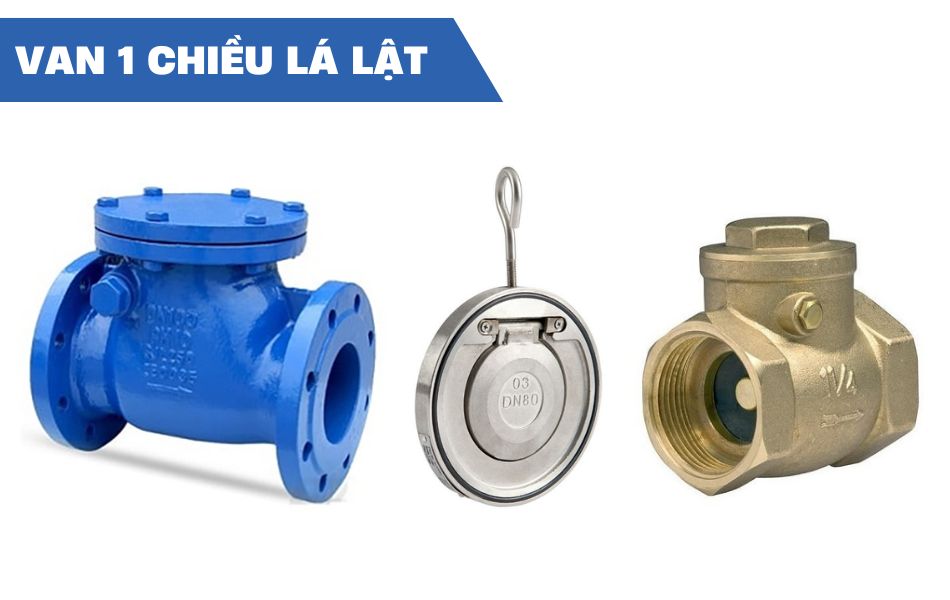

Van 1 chiều lá lật

Có thể đóng/mở tự động nhờ có cấu tạo đĩa van – trục van dạng bản lề cánh cửa. Được hoạt động nhờ có cơ chế tốc độ chảy của dòng chảy. Có những kiểu kết nối đa dạng, đối với mặt bích từ có từ DN50 trở lên, mặt ren thì từ DN40 trở xuống.

Hình ảnh van một chiều lá lật gang

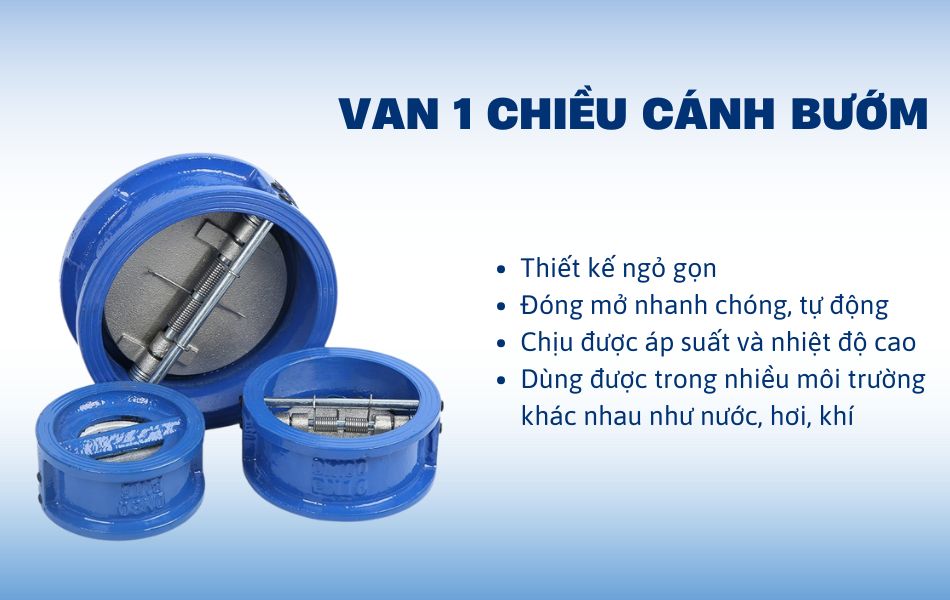

Van một chiều cánh bướm

Kiểu van kết nối dạng Wafer. Loại van này được hoạt động trên nguyên lý đóng – mở cánh van giống như cánh bướm. Phần đĩa van sẽ được ghép lại, lồng vào trục van và sử dụng lực của lò xò để có thể đóng van lại.

Hình ảnh van một chiều cánh bướm gang

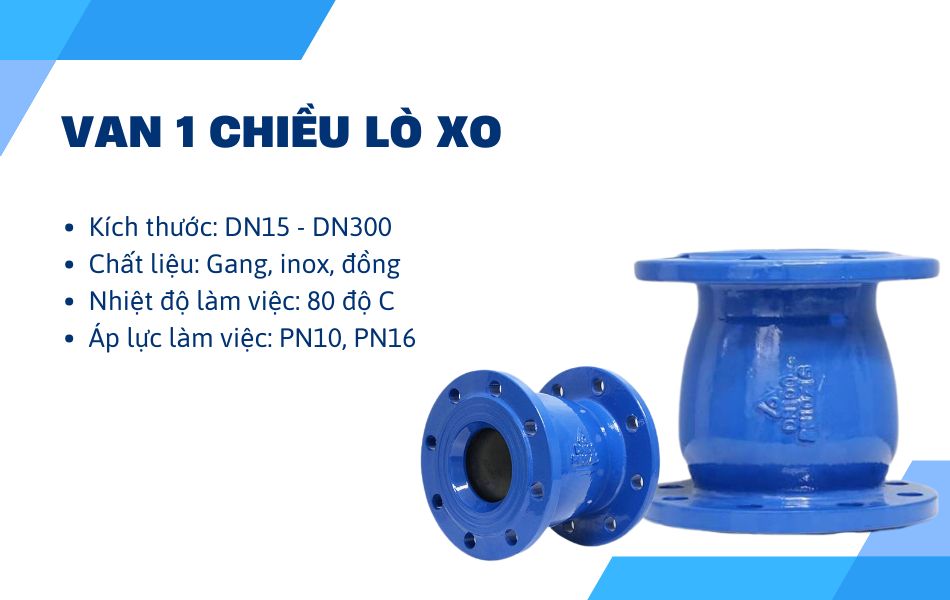

Van một chiều lò xo

Sử dụng lực của lò xo để có thể đẩy đĩa van về trạng thái đóng. Loại van này có nhiều kiểu dạng và cách thức hoạt động có phần khác nhau nhưng nguyên lý lực tác dụng của lò xo.

Hình ảnh van một chiều lò xo

Van một chiều dạng đĩa

Hoặc có thể được được gọi là van một chiều cối. Loại van này được hoạt động nhờ có cơ chế khi dòng lưu chất đi qua van, tạo ra lực đẩy để đĩa van trượt lên trên và cho phép dòng chảy chảy qua.

Hình ảnh van một chiều đĩa inox

Van một chiều được dùng khi nào?

Nhiều khách hàng gửi thắc mắc cho chúng tôi rằng: “Trong trường hợp nào có thể dùng được van một chiều?; Và chất lỏng, khí nén hay là hơi không thể đi qua được chiều còn lại của van 1 chiều?”. Dưới đây chính là sự giải đáp của Tuấn Hưng Phát cho quý khách.

Để trả lời các câu hỏi này thì vô cùng đơn giản, Vì cấu tạo đơn giản của van một chiều nên các chi tiết và các bộ phận được kết nối với nhau theo một cấu trúc nhất định. Còn ở chiều ngược lại thì không có lực tác động nào có thể lớn hơn được lực lò xò nên không thể làm lò xò mở cửa van và lúc này dòng chảy sẽ bị chặn và không thể đi qua van được. Đây chính là lý do mà chất lỏng, khí nén hay hơi có thể đi qua được chiều ngược lại của van.

Hình ảnh van một chiều đĩa inox

Và để có thể sử dụng được van một cách tốt nhất thì ta nên sử dụng khi dòng lưu chất của khí hoặc là dầu theo chiều ngược lại có thể gây nguy hại cho hệ thống thì lúc đó ta phải cần đến và lắp đặt ngay loại van này. Có một lưu ý nhỏ dành cho quý khách khi sử dụng van một chiều này, đó là khi lưu chất có áp nhưng áp không lớn thì van an toàn cũng sẽ không mở và không thể họa động được.

Còn đối với van 1 chiều thì nó an toàn hơn khí nó ngăn được việc dòng lưu chất chảy ngược lại, vì nếu dòng lưu chất vẫn chảy ngược thì sẽ hư hại đến máy bơm, hại đến động cơ thủy lực và những thiết bị khác.

Những trường hợp có thể sử dung van một cách tốt nhất đó chính là được sử dụng trong các hệ thống thủy lực dùng trong thang máy, sự chuyển động ngược lại của dòng chảy có thể bị rơi tải hoặc là hạ tải một cách không thể kiểm soát được thì người dùng nên lắp đặt van một chiều.

Trong trường hợp cụ thể hơn đó là cầu hoặc là nâng hàng hóa từ mặt lên ví trí cao 5m và bơm bị hỏng hoặc là động cơ bị rò rỉ gây mất áp suất. Nếu trong hoàn cảnh đó không có một van chiều thì vật sẽ bị rơi tự do với tốc độ vô cùng cao, gây nguy hiểm cho người và những máy móc xung quanh.

Cách lắp đặt van một chiều đúng

Tuấn Hưng Phát chúng tôi đã gặp rất nhiều trường hợp khách hàng tự ý lắp đặt van mà không xem hướng dẫn hoặc nhờ người có kinh nghiệm lắp đặt. Dẫn đến việc thiết bị không thể hoạt động được hết khả năng của mình cũng như là tuổi thọ bị giảm. Vì vậy để có thể lắp đặt được van, quý khách nên chú ý:

  • Trên van một chiều khí nén hay thủy lực đều có những ký hiệu là mũi tên thông qua chiều dòng chảy của van.
  • Dựa vào ký hiệu đó mà người lắp cần vận hành đúng chiều để dòng lưu chất có thể đi qua. Còn nếu lắp bị ngược so với chiều của mũi tên thì nó sẽ được hiển thị trên hệ thống là không hoạt động được. Điều này làm cho người dùng tốn thời gian, công sức lắp lại từ đầu để cho đúng với hướng dẫn. Tuy nhiên việc lắp sai này sẽ không ảnh hưởng nhiều đến hệ thống hay hư hại gì cả. Nên khi lắp quý khách cần chú ý, tỉ mỉ và cẩn thận hơn một chút.

Báo giá sản phẩm van một chiều

Bạn đang cần mua vam một chiều? Bạn mua sản phẩm chính hãng với giả cả ưu đãi? Vậy bạn còn chần chừ gì mà không liên hệ với công ty Tuấn Hưng Phát thông qua hotline để được nhân viên tư vấn về sản phẩm.

Trên thị trường hiện này có nhiều đơn vị cung cấp sản phẩm tuy nhiên rất nhiều khách hàng đã mua phải hàng không chính hãng. Vì vậy, Tuấn Hưng Phát chúng tôi cam kết hàng chuẩn chuẩn chính hãng, chính sách bảo hành tốt nhất và giá cả ưu đãi nhất khi khách hàng đặt số lượng lớn.

Mọi chi tiết đến sản phẩm quý khách có thể liên hệ đến hotline để được tư vấn về van một chiều cũng như các dòng sản phẩm khác.

Cảm ơn quý khách đã quan tâm và theo dõi bài viết Van một chiều. Chúc quý khách một ngày tốt lành!
