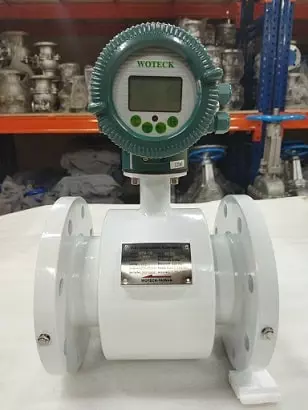

Đồng hồ nước điện tử



Đồng hồ nước điện tử kiểu điện từ chuyên dùng để đo lưu lượng nước sạch, nước cất, nước thải, hóa chất. Kiểu đo lưu lượng tổng và lưu lượng tức thời tín hiệu 4 ~ 20 mA, RS485



Đồng hồ đo lưu lượng nước nói chung và đồng hồ nước điện tử nói giêng là sản phẩm gì? Chúng có cấu tạo nguyên lý hoạt động như thế nào mà được ứng dụng phổ biến trong nhiều hệ thống môi trường như vậy. Bài viết này tôi sẽ giải đáp các câu hỏi đó và giới thiệu cho các bạn các sản phẩm đồng hồ nước điện tử chính hãng giá cả phù hợp với các công trình dự án hệ thống nhé.

Giới thiệu đồng hồ nước điện tử

Đồng hồ nước điện tử là thiết bị công nghiệp thuộc nhóm đồng hồ đo lưu lượng hiển thị thông số lưu lượng bằng màn hình điện tử LCD, đo lưu lượng dòng chảy đi qua bằng ba cảm biến điện từ. Có cổng liên kết tín hiệu với smat phone, máy tính, tủ trung tâm PLC điều khiển vận hành từ xa thông qua cổng tín hiệu Analog In Out: 4-20 mA và Modbus: RS-485.

Đồng hồ đo lưu lượng nước điện từ dùng để đo lưu lượng nước đi qua trong khoảng thời gian nhất định mà chúng ta sử dụng hoặc trong sản xuất kinh doanh các doanh nghiệp.

Đồng hồ nước điện từ đo dòng chảy bằng cách sử dụng định luật cảm ứng Faraday sóng cảm biến điện từ để đo lưu lượng nước tổng và lưu lượng tức thời các chỉ số tốc độ dòng chảy hiện thị thông số trên màn hình LED LCD

Đồng hồ hoạt động bằng nguồn cấp điện áp 220v hoặc 24v, Pin . có tín hiệu 4-20mA và RS485 để kết nối với tủ PLC các thiết bị thông minh khác dể dàng kiểm soát lưu lượng từ xa.

Với nhiều tính nẵng hữu ích hỗ trợ nhiều cho con người nên dòng đồng hồ nước ngàng càng được ưu chuộng sử dụng rỗng rãi trong các hệ thống sử lý nước sạch, nước thải, nhà máy hóa chất, chế biến nguyên liệu thực phẩm đồ uống và dầu khí..vv

Hiện tại Công Ty TNHH Tuấn Hưng Phát chúng tôi đang là đơn vị trực tiếp nhập khẩu hai dòng sản phẩm đồng hồ nước điện tử Woteck Đài Loan và đồng hồ nước điện tử Hansung Hàn Quốc chính hãng giấy tờ chứng chỉ chất lượng CO.CQ, Packinglis đầy đủ, biên bản giấy bảo hành 12 tháng, hỗ trợ Quý Vị lắp đặt bảo trì bảo dưỡng theo định kỳ.

Liên hệ ngay 0865 915968 để được hỗ trợ tư vấn sản phẩm chi tiết. Hoặc gửi mail: dung@tuanhungphat.vn để có báo giá đồng hồ nước điện tử đầy đủ thông tin theo yêu cầu.

Khái quát thông số đồng hồ nước điện tử

• Đo lưu lượng tức thời và lưu lượng tổng, tốc độ dòng chảy
• Thân van: Thép đúc cacbon hoặc inox
• Kiểu kết nối: lắp bích tiêu chuẩn BS
• Tiếp điểm : inox 316L
• Điện áp sử dụng: 220v , 24v, Pin
• Tín hiệu ra: Analog 4÷20mA/hart protocol, tín hiệu xung
• Lớp lót đồng hồ: teflon PTFE
• Nhiệt độ làm việc: -10 đến 160độ C
• Áp lực làm việc: PN16/ 16bar
• Môi trường làm việc: nước, nước thải, nước nóng, hơi nóng
• Màn hình hiển thị: LCD, 2 dòng 16 ký tự
• Tiêu chuẩn chống nước: ip65, IP68
• Sai số chính xác: ± 0.5 %
• Hãng và xuất xứ: Hàn Quốc, Trung Quốc, Malaysia
• Bảo hành 12 tháng, đổi mới nếu lỗi của nhà sản xuất
• Kích cỡ đồng hồ đo nước điện tử: DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500,…DN2000

Cấu tạo đồng hồ đo nước điện từ

Đồng hồ nước điện từ được cấu tạo từ 2 bộ phần chính là: Thân đồng hồ và Mặt đồng hồ

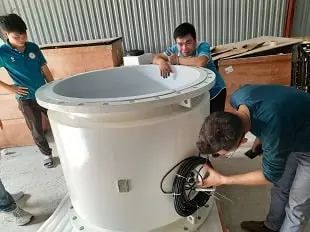

Thân đồng hồ nước điện từ

Thân đồng là vỏ bọc bên ngoài để bảo vệ các thiết bị quan trọng bên trong đồng hồ. Chất liệu thân đồng hồ nước điện từ được làm bằng thép các bon hoặc inox bên ngoài được phủ một lớp sơn Epoxy chống hen rỉ và bám bụi

Còn phần tiếp súc trực tiếp bên trong với lưu chất được bọc lớp đệm PTFE teflon để có thể sử dụng được trong môi chất có nhiệt độ cao và hóa chất có tính ăn mòn.

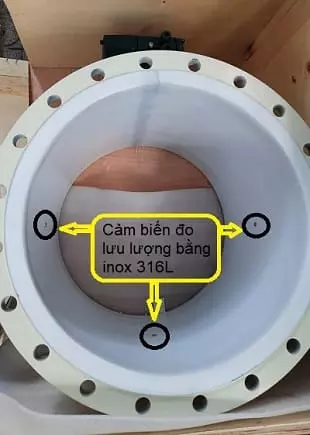

Với thiết kế thông minh tinh sảo dạng ống thẳng rỗng được gắn 3 tiếp điểm từ tiếp nhận sóng điện từ trong lưu chất để đo lại thông số đi qua với độ chính xác cực cao.

Ba tiếp điểm được làm bằng chất liệu cao cấp inox 316L chịu được các hóa chất ăn mòn cực cao và tránh được các tín hiệu nhiễm từ cực tốt. 2 bên kết nối với đường ống theo dạng mặt bích tiêu chuẩn kết nối BS.

Sự khác biệt của thân đồng hồ đo nước điện tử với dạng đồng hồ đo nước cơ là đo lưu lượng bằng tiếp điểm từ nên tốc độ dòng chảy đi qua đồng hồ không bị tác động không có hiện tượng sụt áp, với các môi chất có lẫn chút tạp chất thì cũng không bị kẹt như dạng cánh quạt của đồng hồ cơ.

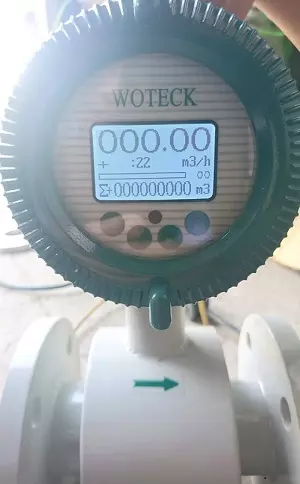

Mặt đồng hồ đo nước điện từ

Mặt đồng hồ bao gồm màn hình hiển thị LCD, bo mạch, tiếp nhận nguồn và tín hiệu xuất 4-20mA, RS485 khuyên cáo Quý Vị đây là phần quan trọng của đồng hồ nên thân trọng khi vận chuyển và lắp đặt.

Trên mặt hiển thị có 4 nút bấm để chúng ta điều chỉnh chế độ đo chế độ hiển thị lưu lượng tổng hoặc lưu lượng tức thời tốc độ dòng chảy, màn hình hiển thị LCD 2 dòng 16 ký tự

Sau khi bộ phát trên đầu phát tín hiệu cho 3 tiếp điểm từ hoạt động sẻ thu về được kết quả chuyển lên bộ chuyển đổi phân tích tín hiệu chuyển đổi qua dạng số hiển thị lên mặt đồng hồ cho phép chúng ta biết được tốc độ dòng chảy, lưu lượng tổng của lưu chất đi qua hoặc lưu lượng tức thời tại một thời điểm.

Nguyên lý hoạt động đồng hồ đo nước điện từ

Quan sát video mô phỏng ở trên chúng ta cũng thấy được nguyên lý hoạt động đồng hồ đo nước điện từ sử dụng 3 cảm biến tiếp điểm điện từ để thu lại tín hiệu suất điện động cảm ứng khi có lưu chất đi qua.

Các vật thể lưu chất mang điện thế khi chảy qua 3 tiếp điểm sẻ thu lại chuyển lên bộ phận sử lý để tính toán ra vận tốc dòng chảy lưu lượng tức thời và lưu lượng tổng hiển thị lên mặt đồng hồ hoặc truyền trực tiếp tín hiệu về màn hình máy tính cho chúng ta.

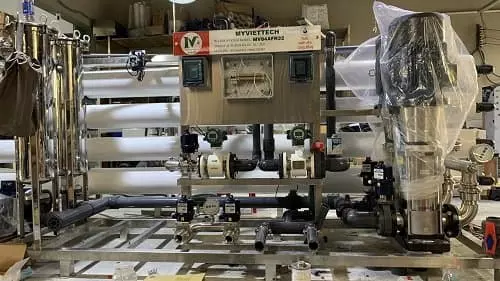

Những ứng dụng đồng hồ nước điện tử

Đồng hồ đo nước điện tử đang được ưa chuộng và ứng dụng rộng dãi trong nhiều môi trường làm việc khác nhau như các hệ thống sử lý nước cung cấp nước.

• Đồng hồ nước điện tử dùng để đo lưu lượng nước thải sinh hoạt ở khu công nghiệp, bệnh viện,
• Ứng dụng trong nhà máy sản xuất chế biến thực phẩm nước uống giả khát, rượu bia
• Ứng dụng trong các nhà máy chế phẩm hóa chất có tình ăn mòn và nhiệt độ cao
• Ứng dụng cho các hệ thống máy bơm cung cấp nước cho đô thị dân sinh, hệ thống máy bơm nước cất, hệ thống PCCC
• Ứng dụng trong nghành khai thác xăng dầu..

Các sản phẩm đồng hồ nước điện tử chúng tôi đang có sẵn.

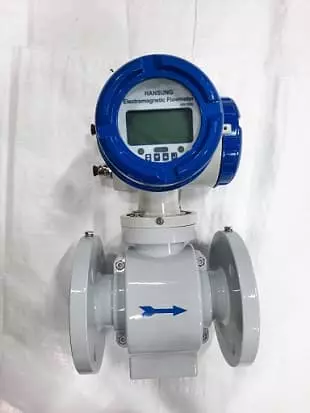

Đồng hồ nước điện tử Hàn Quốc hiệu Hansung

Đồng hồ đo nước điện tử hàn quốc thương hiệu Hansung là dòng đồng hồ Hàn Quốc đã được khẳng định trên thế giới là dòng đồng hồ chất lượng với mức giá phân khúc tầm trung phù hợp với nhiều hệ thống khác nhau. Tính độ ổ định trong quá trình đo tốt, độ chuẩn xác sai số cực nhỏ, tín hiệu sử lý nhanh không bị nhiễu, tích hợp liên kết được với nhiều thiết bị khác.

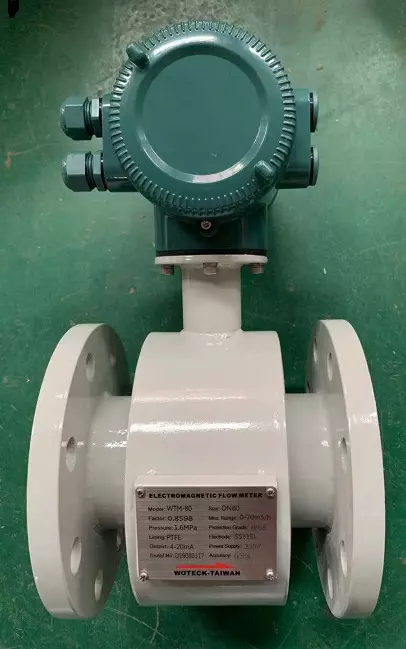

Đồng hồ nước điện tử đài loan

Hiện tại dòng đồng hồ này khá thông dụng bởi tính năng củ đồng hồ cũng rất tốt như chịu được nhiệt độ cao hay hóa chất ăn mòn bởi phần tiếp xúc với lưu chất là lớp teplon PTFE nên dòng này được sử dụng nhiều cũng vì chất liệu tốt mà giá thành cũng vừa phải với nhà máy công trình dự án. Khuyết điểm của dòng đồng hồ này là không sử dụng được trong môi trường có hóa chấn ăn mòn bên ngoài như nước biển vì thân chúng bằng gang.

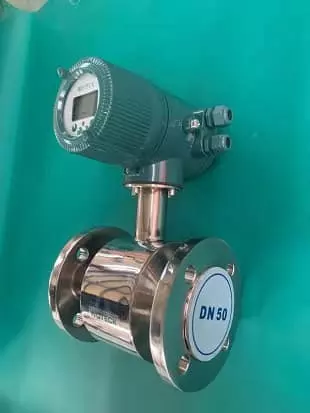

Đồng hồ nước điện tử inox 304, 316

Dạng này được làm bằng chất liệu cao cấp hơn, thân bằng inox 316, inox 304 bên trong vẫn có lớp lót PTFE để sử dụng cho các môi trường có nhiệt độ cao hơn, lắp đặt được ở các vị trí có lẫn các tạp chất ăn mòn bên ngoài. Với chất liệu cao cấp hiện đại hơn nên giá thành cũng được đội lên cao hơn đồng hồ gang.

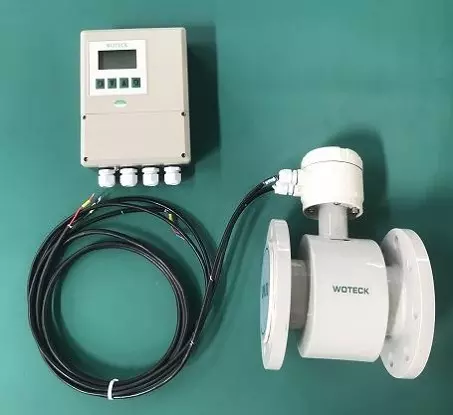

Đồng hồ nước điện tử màn hình rời (phiên bản Remote)

Đồng hồ đo nước điện từ màn hình rời là phiên bản nâng cấp tối ưu những nhược điểm mà đồng hồ nước điện tử  màn hình liền không thể ứng dụng được. Với ưu điểm là thân đồng hồ và màn hình hiển thị được tác rời thành hai bộ phận giêng biệt kết nối tín hiệu qua giây cáp.

Ưu điểm của việc màn hình rời kết nối tín hiệu qua dây cấp là chúng ta có thể lắp thân đồng hồ ở những đường ống chìm, hố ga những nơi sâu mà không tiện cho việc quan sát màn hình.

Sau khi lắp thân đồng hồ song chúng ta lắp màn hình hiển thị ở phòng điều hành kết nối với thân thông qua dây cáp, chiều dài dây cáp không giới hạn.

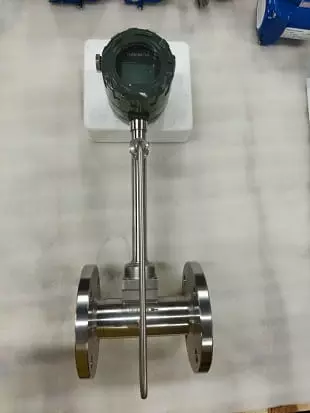

Đồng hồ đo lưu lượng hơi điện tử

Đồng hồ đo lưu lượng hơi khí được trang bị ngõ ra tín hiệu Analog 4~20 mA để đo lưu lượng hơi bão hòa với độ chính xác cao kết quả sai số nhỏ có thể truyền tín hiệu về tủ điều khiển trung tâm PLC hoặc các thiết bị điều khiển từ xa. Đồng hồ đo lưu lượng hơi được chúng tôi thiết lập cài đặt lập trình sẵn sử dụng khi lắp đặt.

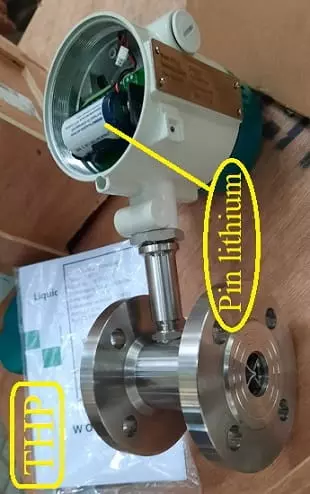

Đồng hồ nước điện tử dùng pin

Chúng tôi hân hạnh giới thiệu tới quý vị sản phẩm đồng hồ đo nước điện từ dùng pin chuyên sử dụng cho những hệ thống cần tiêu chuẩn phòng nổ. Ưu điểm không cần cấp nguồn điện từ bên ngoài mà sử dụng nguồn cấp điện áp bằng pin 3,6v gắn trực tiếp bên trong đồng hồ nên đồng hồ rất tiện dụng khi di chuyển và các hệ thống phòng nổ.

Tuổi thọ của pin cũng khá tốt hoạt động ổ định trong vòng 2 đến 3 năm tùy vào kích cỡ khi hết pin chúng ta dễ dàng thay pin mới để sử dụng tiếp.

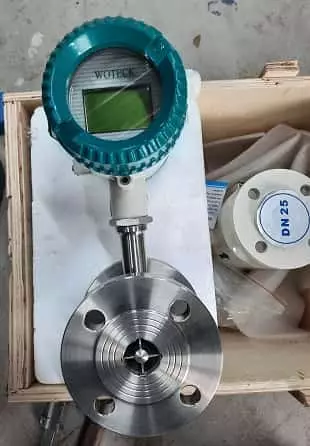

Đồng hồ đo nước điện tử dạng tuabin

Đồng hồ nước điện tử dạng tuabin đo lưu lượng bằng cánh quạt hiển thị thông số bằng màn hình điện tử liên kết tín hiệu với tủ PLC.

Dòng này thường được sử dụng trong các hệ thống mà trong lưu chất không có độ dẫn điện như nước cất RO, nước giải khát, nước sạch.

Phân loại đồng hồ đo nước điện từ

Hiện nay đồng hồ đo nước điện tử được phân thành hai loại chính là phiên bản compact và phiên bản remote.

1. Phiên bản Compact (màn hình đi liền với thân) cho đường ống nổi đi trên mặt đất
2. Phiên bản Remote (màn hình được tách rời khỏi thân) cho hố ga hoặc đường ống đi chìm bên dưới

Với phiên bản Remote thân tách rời cho phép chúng ta có thể lắp thân đồng hồ ở vị trí cách xa mặt hiển thị kết nối tín hiệu với nhau thông qua dây cáp, độ dài dây cáp có từ 1m 5m 20m 60m trở lên có thể thoải mái tùy chọn.

Với thiết kế phần tiếp súc với lưu chất là một lớp lót PTFE (teflon) chịu nhiệt độ cao và các hóa chất ăn mòn nên đồng hồ được ứng dụng trong nhiều môi trường khác nhau như nhà máy cấp thoát nước sử lý nước thải khu công nghiệp, hệ thống nước hóa chất ăn mòn, hệ thống nước sạch, chế biến thực phẩm..

Ưu điểm và nhược điểm đồng hồ đo nước điện từ

Ưu điểm đồng hồ nước điện tử

• Độ bền cao do được chế tạo bởi các hợp chất chống ăn mòn, nhiệt độ cao: inox 316, gioăng làm kín teflon PTEF
• Hiển thị chính xác và chi tiết các thông số cần đo như lưu lượng, tốc độ dòng chảy…
• Mức độ chính xác cao, sai số nhỏ: ± 0.5 %
• Tín hiệu truyền dẫn và hiển thị chi tiết trên các hệ thống tủ điều khiển
• Đa dạng chủng loại: loại màn hình gắn liền và loại màn hình rời có thể báo hiển thị cách xa vị trí đặt van
• Đa dạng kích cỡ đường ống lắp đặt DN15 – DN600..
• Ứng dụng được nhiều môi trường khác nhau như nước sạch nước thải, hóa chất..

Nhược điểm dạng điện từ

• Yêu cầu nắm về kỹ thuật cao hơn dạng đồng hồ cơ
• Cần giữ được sự ổn định của điện áp
• Luôn luôn phải có nguồn điện cấp cho nó.
• Cần nắm được mô hình lắp đặt để tránh tình trạng sai số khi đo
• Giá thành cao hơn đồng hồ cơ.

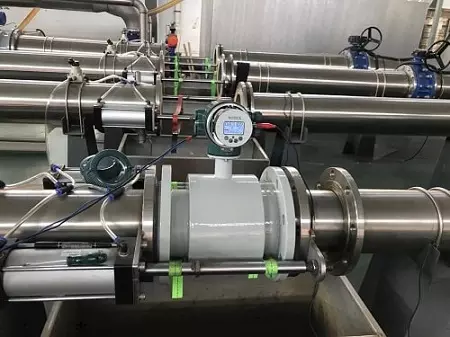

Hướng dẫn lắp đồng hồ đo lưu lượng nước điện từ

• Chước hết cần vệ sinh ở vị trí lắp đồng hồ phải sạch sẽ khô ráo nếu lắp ở ngoài trời thì cần phải có mái che bảo vệ.
• Xác định trước lưu chất cần đo phải có độ dẫn điện 5μs/cm thì các điểm từ mới thu được tín hiệu, cũng chính vì đo bằng tiếp điểm từ nên trong lưu chất không được có sắt từ làm nhiễu sóng ảnh hưởng đến tần số thu về làm sai kết quả đo.
• Đồng hồ phải được lắp cách xa nguồn nước tổng các đoạn góc hay van xả ít nhất 1m50 để không bị ảnh hưởng bởi áp lực nước
• Trên thân đồng hồ có mũi tên chỉ dẫn hướng vào của lưu chất để chúng ta lắp đúng chiều cho đồng hồ. Không được tự ý tháo mặt hiển thị để quay ngược lại. trong trường hợp bắt buộc phải lắp ngược chiều Quý Vị hãy liên hệ trực tiếp với chúng tôi để được hỗ trợ hướng dẫn cụ thể.

• Trong trường hợp lắp đặt đồng hồ dạng đứng, hướng chảy của môi chất của đồng hồ bắt buộc phải chảy theo chiều từ dưới lên. Bời vì khi dòng chảy nước từ trên xuống, tốc độ dòng chảy không ổn định kiến đồng hồ nước đo lưu lượng không chính xác và có sai số lớn.
• Khi nối điện cho đồng hồ đo nước điện từ phải đúng điện áp để đảm bảo độ an toàn cao hơn thì chúng ta nên nối tiếp đất cho đồng hồ. Nếu đấu tín hiệu 4-20mA với các thiết bị khác phải xác định đúng chân tín hiệu có trong sách hướng dẫn hoặc liện trực tiếp với chúng tôi.
• Tốc động lưu lượng dòng chảy qua đồng hồ có lẫn tạp chất hạt chất rắn thì phải đảm bảo được tốc độ từ 1-3m/s để đồng hồ đo ổn định. Nếu tốc độ nhọ hơn 1m/s, cần thu hẹp đường ống lại còn tốc độ lớn hơn thì cần thay thế đường ống lớn hơn và đồng hồ  lớn hơn để đồng hồ nước thải kiểu điện tử cho kết quả chính xác nhất.
• Hiện tại đồng hồ nước điện tử woteck đài loan chúng tôi đang cung cấp có thể chịu được áp suất làm việc 16 bar nhiệt độ trong lưu chất lên đến 150 độ C nên có thể lắp đặt ở nhiều hệ thống khác nhau.

Cách đọc thông số đồng hồ đo nước điện từ

Hầu như các dòng đồng hồ đo nước điện tử đều có đóng tem trên thân khái quát tất các các thống số của đồng hồ và bằng mắt thường chúng ta cũng đã quát sát được. Các bạn quan sát hình ảnh bên dưới nhé

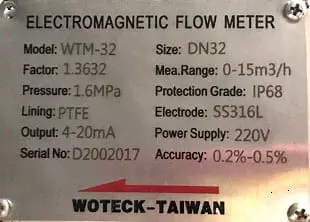

Cách đọc thông số tem đồng hồ nước điện từ

1. Electromagnetic Flowmeter là tên Lưu lượng kế điện từ
2. Model: WTM400 là tên viết tắt của đồng hồ, 400 là tương đương với kích cỡ đường ống
3. Factor : 1.3632 là hệ số của đồng hồ
4. Pressure: 1.6MPA là hệ số áp lực hoặc áp suất đồng hồ chịu được trong hoạt động tương đương với 16 bar hoặc PN16
5. Lining: PTFE là chất liệu lớp lót bên trong đồng hồ hay còn gọi là Tefplon chịu được hóa chất ăn mòn và nhiệt độ cao
6. Output: 4-20 mA là chân kết nối tín hiệu đầu ra cho phép đồng hồ truyền tín hiệu về tủ PLC
7. Serial No: D2002017 thể hiện ngày – tháng – năm sản xuất của đồng hồ
8. Size: DN32 là kích cỡ đồng hồ tương đương lắp với đường ống phi 42
9. Mea. Range: Lưu lượng tổng ( m3/h )
10. Protection grade: IP68 là cấp độ bảo vệ có thể chống thấm nước và chống bám bụi
11. Electrode: SS316L là chất liệu điện cực (cảm biến đo lưu lượng)
12. Power Supply: 220v Nguồn điện hoạt động của động hồ
13. Accuracy: 0.2% – 0.5% thế hiện mức độ sai số khi đo lưu lượng
14. Mũi tên mầu đỏ: Chỉ hướng chiều vào dòng chảy lưu lượng
15. Woteck – Taiwan: Woteck là thương hiệu nhà máy, Taiwan là nước sản xuất

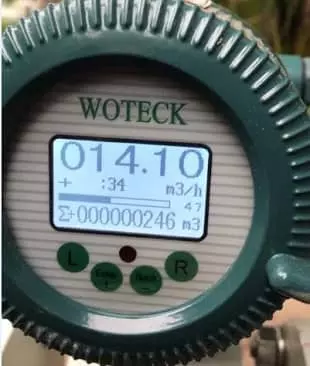

Cách đọc thông số trên màn hình LCD đồng hồ đo nước điện từ

Quan sát hình ảnh màn hình đồng hồ đo nước điện từ đọc thông số từ trên xuống nhé.

1. Dãy số lớn nhất trên đầu là lưu lượng tức thời
2. Dòng thứ hai là lưu lượng m3 đo được trên 1 giờ
3. Dòng thứ 3 là tốc độ nhanh chậm của dòng chảy
4. Dòng cuối cùng là lưu lượng tổng đo được

Phía dưới các dãy thông số có 4 phím cơ để chúng ta điều chỉnh chế độ đo cho đồng hồ theo lít/phút, lít/h hoặc m3/h, m3/phút… kiểm soát lưu lượng dòng chảy với độ chính xác cao để điều khiển các dòng van điều khiển đóng mở khác.

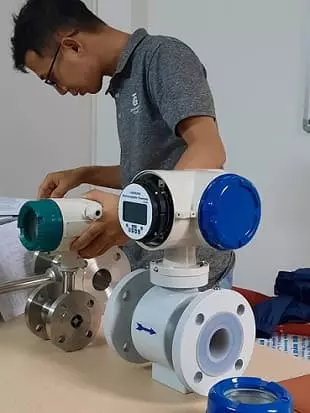

Hướng dẫn điều chỉnh và cài đặt đồng hồ đo nước điện tử

Đối với dòng đồng hồ đo nước điện tử thì cách điều chỉnh và cài đặt khi vào vận hành sẽ kho hơn so với dòng đồng hồ đo nước dạng cơ. Vì đồng hồ nước điện tử hoạt động bằng điện áp và có các chân kết nối tín hiệu nếu không năm dõ kỹ thuật có thể dẫn đến cài đặt nhầm chân dẫn đến chập cháy.

Phần hướng dẫn lắp đặt mình đã nêu ở bên trên các bạn kéo lên tham khảo nhé.

Phần hướng dẫn điều chỉnh và cài đặt chế độ đo cho đồng hồ thì ở phần màn hình hiển thị có các phím điều chỉnh các chế độ đo dựa vào phần cách đọc thông sô trên màn hình để chúng ta cài đặt chuẩn xác nhất nhé.

Để cài đặt hiệu chỉnh chuẩn xác nhất mà không ảnh hưởng đến độ sai số của đồng hồ khi đo thì các bạn liên hệ mình gửi tài liệu file hướng dẫn các bước cho nhé, hoặc liên hệ trực tiếp qua hotline và zalo mình hỗ trợ.

Tất cả các sản phẩm đồng hồ chúng tôi cung cấp ra thị trường đều được cài đặt hiệu chỉnh chuẩn xác giá trị ban đầu về không nên khi mua về các bạn chỉ việc lắp lên hệ thống cấp nguồn cho đồng hồ là hoạt động bình thường.

Đối với công trình dự án cần đồng hồ kiểm định thì chúng tôi sẻ mang qua trung tâm đo lường việt nam để kiểm định, kết quả đo kiểm định sẻ trùng khớp với giấy tờ bên trung tâm kiểm định.

Báo giá đồng hồ đo nước điện tử

Hiện tại Công Ty Tuấn Hưng Phát đang là đơn vị trực tiếp nhập khẩu và phân phối độc quyền 2 dòng đồng hồ nước điện từ chính hãng Hansung Hàn Quốc và Woteck Đài Loan đầy đủ chứng chỉ Co,Cq biển bản bảo hành 12 tháng với hai phiện bạn thịnh hành là dạng màn hình liền và dạng màn hình rời

Nhập khẩu và phân phối trực tiếp trên toàn quốc với các kích thước có sẵn từ DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150, DN200, DN250 DN300 DN350 DN400 với các dãi kich thước lơn hơn có thể đặt hàng trong 30 ngày.

Ngoài những sản phẩm trên công ty Tuấn Hưng Phát phân phối độc quyền van cơ hãng Wonil xuất xứ Hàn Quốc đa chủng loại sản phẩm: van bướm, van bi, van điện từ, van cổng, van một chiều, van báo động, van xả tràn, lọc y, khớp nối mềm… Phân phối độc quyền van điều khiển điện và khí nén hãng Kosaplus- Hàn Quốc và Haitima Đài Loan

Với nhiều năm kinh nghiệm trong lĩnh vực nghành van công nghiệp chúng tôi sẻ hỗ trợ tư vấn đưa ra giải pháp cách lựa chọn đồng hồ đo nước điện tử và các sản phẩm van phụ kiện kèm theo đông hồ để hệ thống của Quý Vị đạt hiệu quả chính xác và ổ định nhất.

Hiện tại chúng tôi đang cung cấp đồng hồ nước sinh hoạt và đồng hồ đo nước thải dạng cơ và điện tử quý vị cần cần thêm thông tin hay catalog thì liên hệ với chúng tôi để được cung cấp nhé.

Cam kết nhập chính hãng chất lượng cao giấy tờ chính chỉ Co.Cq đầy đủ  bảo hành 12 tháng, giao hàng tận nơi trên toàn quốc theo nhiều dạng chuyển phát khác nhau. Tuấn Hưng Phát sự khởi nguồn của thành công điểm tựa vững chắc của mọi công trình.

Trên đây là thông tin cơ bản để có thêm thông tin sâu hơn Quý vị vui lòng liên hệ trực tiếp với chúng tôi để được cấp catalogue bản vẽ đồng hồ và báo giá sản phẩm chi tiết nhất thông qua địa chỉ mail hoặc hotline nhé. Xin cảm ơn.
