Van an toàn lắp ren lắp bích

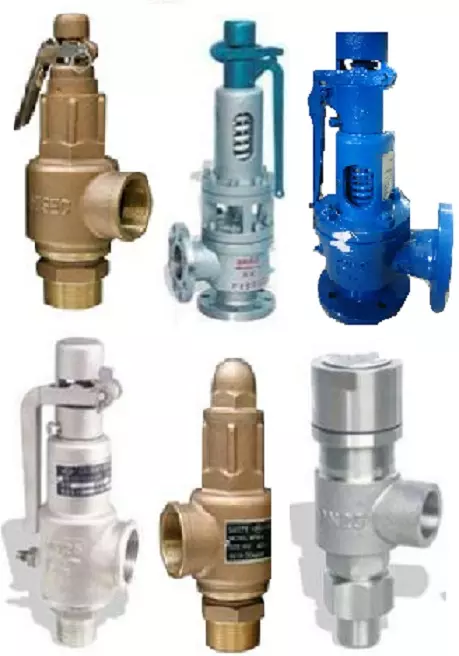

1. Hình ảnh van an toàn

2. Định nghĩa van an toàn

– Van an toàn là một thiết bị thủy lực dùng để điều chỉnh áp suất trong ống dẫn chất lỏng hay khí. Van an toàn thuộc nhóm thiết bị thủy lực dùng để điều chỉnh áp suất đầu vào

– Chức năng của van an toàn: Nhiệm vụ chính của van an toàn là bảo vệ dòng thủy lực khỏi sự tăng áp vượt quá trị giá định mức ( giá trị định mức cài đặt sẵn). Trong quá trình làm việc, van an toàn luôn ở trạng thái đóng. Khi áp suất đầu vào của van vượt giá trị định mức , van an toàn mở ra và cho phép một phần chất lỏng chảy qua van về thùng chứa

3. Thông số kỹ thuật của van an toàn

– Kích cỡ: DN15-DN20-DN25-DN32-DN40-DN50-DN65-DN80-DN100-DN125-DN150-DN200-DN250-DN300

– Vật liệu: gang, thép, đồng, inox

– Kết nối: Lắp ren, lắp bích

– Môi trường sủ dụng: nước, chất lỏng, khí

– Áp lực làm việc: PN10, PN16

– Nhiệt độ làm việc: -20độ C đến 180độ C

– Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc

– Bảo hành 12 tháng

– Hàng luôn có sẵn với số lượng lớn

4. Nguyên lý hoạt động của van an toàn

Về cơ bản van an toàn hoạt động theo nguyên lý bảo vệ hệ thống thiết bị:

– Khi van an toàn được lắp trên đường ống thì van an toàn đã được cài đặt định mức độ an toàn nhất định. Ví dụ van an toàn được cài đặt áp lực an toàn là 5bar, 8bar, 10bar, 20bar…. Lưu chất sau khi được bơm sẽ được luân chuyển qua van an toàn, ở trạng thái làm việc bình thường van an toàn gần như không hoạt động. Khi hệ thống gặp sự cố nào đó, do cố ý, hoặc chủ ý làm hệ thống tăng áp dần hay tăng áp đột ngột thì khi đó áp lực trên đường ống sẽ phá vỡ cân bằng của lò xo , khi áp lực lớn hơn định mức cài đặt thì van an toàn sẽ mở và xả bớt lưu chất trên đường ống giúp áp lực trên đường ống giảm như vậy đảm bảo an toàn cho toàn bộ hệ thống.

–  Khi áp lực trên đường ống giảm quá mức cài đặt thì van an toàn trở lại vị trí đóng lại và không hoạt động cho tới khi áp suất lại tăng lên đến áp suất định mức cài đặt ban đầu

–  Van an toàn có tay giật giúp cho chúng ta tự giật mà ko cần đạt đến áp an toàn. Ngoài ra tay giật cũng giúp cho quá trình van an toàn lâu ngày không hoạt động bị kẹt cứng có thể hoạt động trở lại.

• Lưu ý khi sử dụng van an toàn:

Van an toàn là thiết bị bảo vệ quá áp, được lắp trên các thiết bị chịu áp (kể cả trên các đường ống). Trong phạm vi sử dụng, van an toàn không thể là thiết bị lắp độc lập, nó phải được kiểm định phù hợp với thiết bị mà nó bảo vệ tại cơ quan kiểm định an toàn.

Việc kiểm định van an toàn bao gồm các bước:

– Kiểm tra bằng mắt thường tình trạng kỹ thuật của van.

– Dùng khí nén hoặc chất lỏng nâng áp đêt kiểm tra áp suất tác động và áp suất đóng của van

– Kiểm tra độ kín của van

Công tác đánh giá kiểm định nhằm giảm thiểu rủi do trong quá trình hoạt động sản xuất và sinh hoạt cần phải được chú trọng tích hợp vào quy trình bảo dưỡng, kiểm tra thường xuyên của đơn vị. Việc thực hiện các bước thử nghiệm cần phải có sự hỗ trợ từ các thiết bị chuyên dụng và đội ngũ kỹ thuật đã qua đào tạo cơ bản

5. Các dòng van an toàn hiện công ty chúng tôi cung cấp

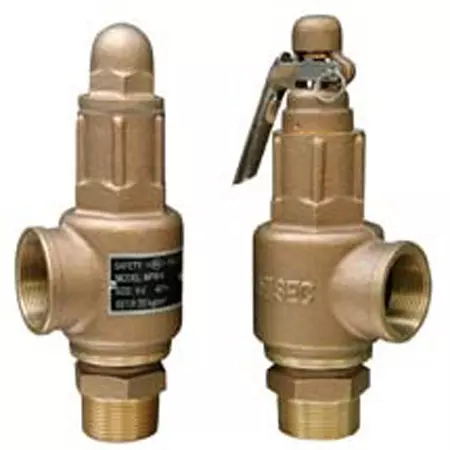

a) Van an toàn lắp ren

• Thông số kỹ thuật của van an toàn lắp ren

– Kích cỡ: DN15-DN20-DN25-DN32-DN40-DN50

– Vật liệu: đồng, gang, inox

– Kết nối: Lắp ren

– Môi trường làm việc: nước, chất lỏng, khí

– Nhiệt độ làm việc: -20độ C đến 180độ C (tùy vào chất liệu)

– Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc

– Bảo hành 12 tháng

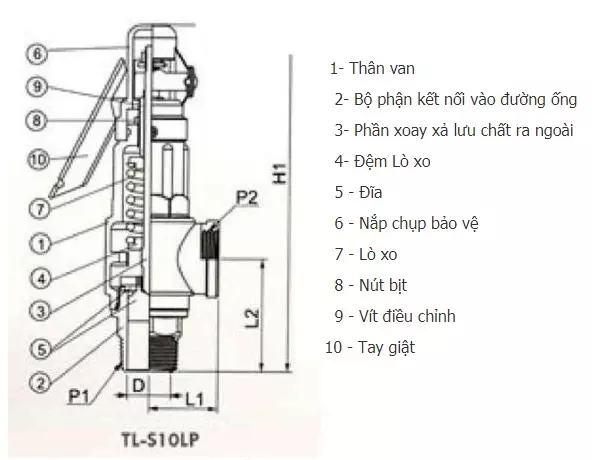

• Cấu tạo của van an toàn lắp ren

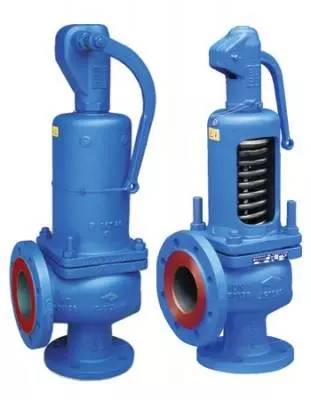

b) Van an toàn lắp bích

• Thông số kỹ thuật van giảm áp lắp bích

– Kích cỡ: DN50-DN65-DN80-DN100-DN125-DN150-DN100-DN250-DN300

– Vật liệu: Gang, thép, inox

– Kết nối: lắp bích

– Môi trường sử dụng: nước, chất lỏng khí

– Nhiệt độ sử dung: -20 độ C đến 180độ C

– Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc

– Bảo hành 12 tháng

– Hàng luôn có sẵn, với số lượng lớn

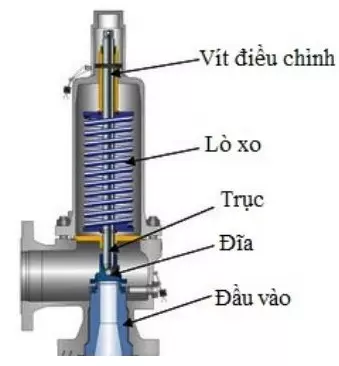

• Cấu tạo van an toàn lắp bích

Video cấu tạo và nguyên lý hoạt động của van an toàn
