Van bi ba ngã

1. Van bi ba ngã là gì?

Van vi ba ngã là dòng van công nghiệp hay còn có tên gọi khác là van bi 3 cửa có công dụng dùng để đóng và mở hoặc điều tiết lưu chất dòng chảy theo các hướng khác nhau, van sẽ có một cửa vào và hai cửa ra cùng một lúc hoặc vào một đường và ra đường phải hoặc đường trái  thuận tiện cho việc chia hướng dòng chảy.

Van bi 3 cửa có có loại chất liệu chính là van bi ba cửa inox, van bi 3 ngã đồng, van bi 3 cửa bằng nhựa, kết nối với đường ống bằng 3 kiểu là nối ren và nối mặt bích và nối bằng rắc co.

Van có cấu tạo đơn giản chắc chắn vận hành bằng tay gạt hoặc kết hơn với động cơ thành van bi ba ngã điều khiển bằng điện hoặc van bi 3 ngã điều khiển bằng khí nén.

Kích cỡ van van có từ DN15, D20, D32 tới DN200 với chất liệu đa dạng cho phép van sử dụng được cho nhiều hệ thống môi trường lưu chất khác nhau như hệ thống nước, khí nén, hóa chất, dầu khí, khai thác chế biến sản xuất… van có xuất xứ từ nhiều nước Hàn Quốc, Nhật bản, Trung Quốc, Đài Loan, Châu âu.

2. Thông số tài liệu van bi ba ngã

Cấu tạo

Van bi ba ngã được cấu tạo theo hai dạng là van chữ T và van chữ L, chúng ta cùng tìm hiểu cấu tạo hai dạng van này nhé.

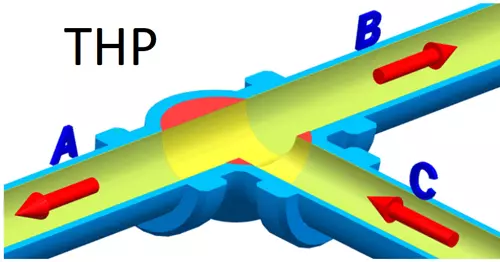

– Van bi ba ngã chữ T là gì?

Dạng chữ T là bi van hình tròn có khoét lỗ rỗng ở giữa đi ra ba hướng khác nhau, khi lắp vào hệ thống thì dòng chảy sẽ vào bằng 1 cửa và ra cùng lúc qua hai cửa khác nhau.

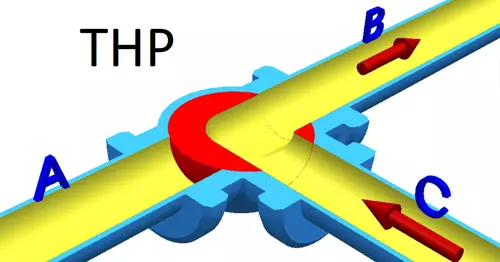

–  Van bi 3 ngã chữ L là gì?

Kiểu cấu tạo van bi chữ L thì khác với chữ T là lưu chất đi vào một cửa và đi ra 1 cửa khác trái hoặc phải, nếu lưu chất đi ra hướng trái thì cửa van sẽ đóng hướng phải và ngược lại.

Thông số chung

• Xuất xứ: Việt Nam – Đài Loan – Trung Quốc – Hàn Quốc – Nhật – Malaysia – G7

• Kiểu van: chữ L hoặc chữa T

• Vận hành: Tay gạt và bộ điều khiển điện – khí nén

• Chất liệu: inox 201 – inox 301 – inox 316 – đồng – nhựa

• Kết nối: nối ren , mặt bích, rắc co

• Chịu nhiệt độ: 0-80 độ nhựa, đồng – 200 độ inox

• Áp lực: (nhựa PN10) (đồng, inox PN16)

• Kích cỡ: 15A. 20A. 25A. 32A. 40A. 50A. 65A. 80A. 100A. 125A. 150A. 200A

Xem thêm: Van bi 3 thân là gì?

3. Tính năng tốt và còn hạn chế của van bi ba ngã

Ưu điểm

Trước hết nói về van bi ba ngã thì ưu điểm đầu tiên của van là phân chia điều hướng dòng lưu chất theo các hướng khác nhau cực kì tốt, do bên trong bi van được thiết kế theo hai hướng có thể đi ra cùng một lúc.

• Chất liệu đa dạng dễ dàng lựa chọn cho nhiều hệ thống

• Vận hành bằng tay gạt hoặc điều khiển bằng động cơ vận hành hoàn toàn tự động thay thế cho sức người hạn chế bớt nhận sự giảm chi phí vận hành.

• Khi vận hành bằng động cơ cho phép kết nối với tủ điều khiển trung tâm điều khiển các thiết bị khác cùng cấp.

• Có nhiều kích thước cho đường ống, kết nối theo các dạng thông dụng dễ dàng lắp đặt ở nhiều không gian.

• Dễ dàng tháo lắp bảo trì bảo dưỡng vệ sinh khi đến thời gian.

• Có nhiều thương hiệu sản xuất giá cả cạnh tranh.

Hẹn chế

• Với những đường ống lớn thì van không có kích cỡ, vẫn đang còn hạn chế trong dạng van mặt bích

• Công dụng tốt hơn nên giá cũng cao hơn van hai ngã.

4. Các dòng van bi ba ngã chúng tôi cung cấp

Van bi 3 ngã lắp ren

Với dòng van lắp ren thì van được thiết kế nhỏ gọn có dải kích thước tới phi 60 phù hợp cho những hệ thống nhỏ không yêu cầu không gian. dạng này hầu như là vận hành bằng tay gạt là nhiều.

Van bi ba cửa lắp bích

Dòng này được thiết kế từ kích cỡ DN50 nên thân van to chắc chắn phù hợp với những đường ống lớn tới DN200 cũng vì van to nên dạng van này thường kết hợp với động cơ điện và động cơ khí nén để vận hành đóng mở van dễ dàng hơn.

Van bi ba ngã điều khiển bằng động cơ điện

Van bi ba ngã điều khiển điện sử dụng các dòng điện 220v, 24v hoặc 380v để điều khiển thân van đóng mở theo lập trình tự động đã được cài đặt sẵn thay thế cho nhân công vận hành bằng tay

Van 3 ngã đóng mở bằng điện hoạt động theo hai dạng tác động của động cơ là on,off đóng mở một góc 90 độ chạy hết hành trình van tự động ngắt điện dừng do bên trong có rơle tự động ngắt, kiểu thứ hai là đóng mở theo góc, đóng mở bằng tín hiệu dòng cho phép cửa van mở hoặc động nhẹ to nhỏ từng chút một.

Thông số chung

• Kiểu van 3 ngã điều khiển bằng động cơ điện

• Xuất xứ: Hàn Quốc, Đài Loan

• Thương hiệu: Kosa – Haitima

• Vận hành: on,off hoặc tuyến tính

• Kết nối ren hoặc bích

• Kích cỡ: dn15-200a

• Động cơ có tay quay

Van bi 3 ngã điều khiển bằng động cơ  khí nén

Dòng van bi ba ngã điều khiển bằng động cơ khí nén cũng giống như động cơ điện sử dụng bộ điều khiển tự động bằng động cơ để điều khiển thân van đóng mở hoàn toàn tự động, dòng van này sử dụng áp khí nén nên tốc động van hoạt động rất nhanh chỉ khoảng một hai dây là van đã hoàn thành xong một chu trình.

• Có thể bạn chưa biết: van bi nhựa thường được sử dụng trong các môi chất có tính ăn mòn như axit, kiềm, bazo
