Van bi điều khiển khí nén DN100

Định nghĩa van bi điều khiển khí nén DN100

Van bi điều khiển khí nén DN100 là một thiết bị không thể thiếu trong quá trình xử lý nước thải, hóa chất, trong các khu công nghiệp. Van bi điều khiển khí nén Dn100 có thể đóng mở tự động nhờ áp lực đẩy của hơi khí nén và van bi còn có chức năng điều khiển dưới dạng on/off hoặc tuyển tính. Và để mua được sản phẩm chính hãng, bạn có liên hệ với chúng tôi qua hotline để được nhân viên tư vấn và hỗ trợ thêm về sản phẩm.

Thông số kĩ thuật

• Kích thước tiêu chuẩn van: DN100 – phi114
• Vật liệu chế tạo: inox  304 hoặc inox 316
• Vật liệu làm kín: teflon, FPDE
• Nhiệt độ làm việc 0- 220 độ C ( Nhiệt độ cao hơn đặt hàng)
• Áp lực cho phép: PN16, PN25, PN40, PN63
• Áp lực khí nén điều khiển: 0-7 bar
• Môi trường sử dụng: nước, nước thải, hệ thống khí nén, hóa chất, nước nóng, hơi nước
• Kiểu lắp: lắp bích BS, JIS10K, ANSI
• Dạng: 2 ngã, 3 ngã
• Kiểu đóng mở: on/off hoặc tuyến tính
• Hãng sản xuất: Haitima, theoborn, sypa, Alohan
• Xuất sứ: Đài Loan, Hàn Quốc, Nhật Bản
• Giấy tờ nhập khẩu đi kèm: CO/CQ, PKL

* Xem thêm: Có những loại van bi điều khiển bằng khí nén nào?

Phân loại van bi điều khiển bằng khí nén DN100

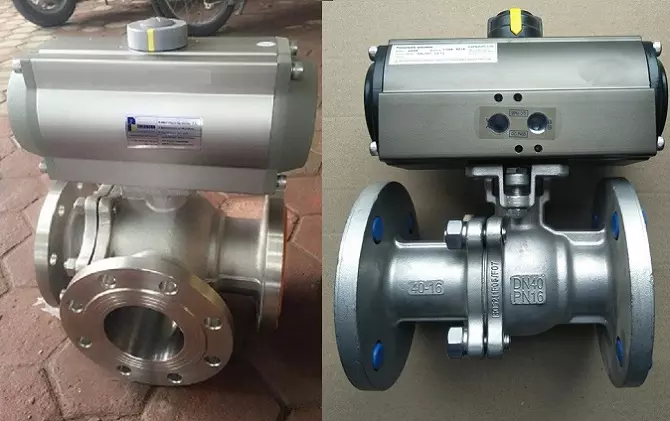

Van bi điều khiển khí nén DN80 kiểu đóng mở on/off

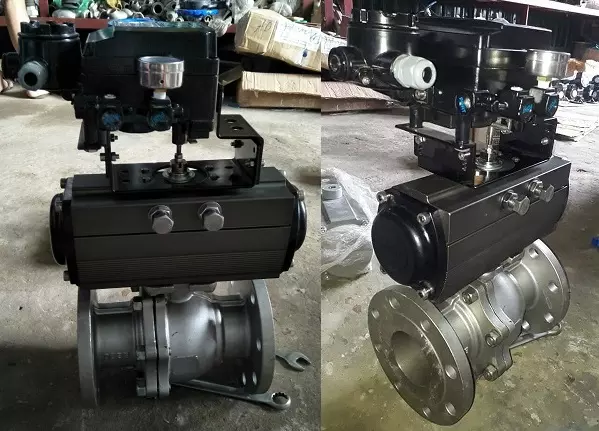

Van bi điều khiển khí nén tuyến tính lắp bích DN80 Tín hiệu 4-20mA

Mô tả sản phẩm van bi điều khiển khí nén DN100

Thiết kế cơ bản

Van bi điều khiển khí nén DN100 có thiết kế đơn giản với 2 bộ phận chính:

• Phần van bi cơ học
• Thiết bị truyền động khí nén.

Van bi cơ học là bộ phận tiếp xúc trực tiếp với lưu chất trong đường ống. Do đó, bộ phận này thường được chế tạo từ các chất liệu cao cấp như inox, nhựa, gang, thép có độ bền cao.

Phần thiết bị truyền động giúp chuyển hóa áp lực khí nén thành chuyển động quay hoặc chuyển động thẳng đứng. Bộ phận này thường được chế tạo từ nhôm đúc nguyên khối.

Khả năng hoạt động và làm việc

Van bi điều khiển khí nén DN100 hoạt động theo nguyên lý khá đơn giản, khi cung cấp nguồn khí nén vào thiết bị điều khiển khí nén thì thiết bị này sẽ dựa vào cơ cấu để tác động lực làm thay đổi trạng thái đóng mở van.

Nêu một số đặc điểm nổi bật khác

• Tốc độ đóng mở van nhanh, chỉ từ 1 – 2s.
• Sử dụng khí nén nên độ an toàn rất cao (không xảy ra các hiện tượng cháy, nổ).
• Thiết kế nhỏ gọn nên phù hợp lắp đặt cho những không gian chật hẹp.
• Van rất dễ sử dụng, lắp đặt, bảo trì, bảo dưỡng do cấu tạo có thể thay thế các chi tiết phụ kiện.

Tại sao nên mua van bi điều khiển khí nén DN100 tại Tuấn Hưng Phát?

Công Ty TNHH Thương Mại Tuấn Hưng Phát với nhiều năm kinh nghiệm trong lĩnh vực cung cấp các loại van công nghiệp, thiết bị đo lường đã trở thành điểm đến đáng tin cậy của nhiều khách hàng, đối tác. Chúng tôi cam kết:

• Nhập khẩu và phân phối sản phẩm chính hãng từ nhiều thương hiệu nổi tiếng.
• Đội ngũ nhân viên kỹ thuật có trình độ chuyên môn cao sẽ giúp khách hàng lựa chọn sản phẩm phù hợp nhất.
• Hàng chính hãng có giấy tờ kèm theo bao gồm: CO, CQ, Catalogue,… Chính sách bảo hành đến 24 tháng.
• Giá bán tốt nhất thị trường.
• Hỗ trợ vận chuyển và lắp đặt nếu khách hàng có nhu cầu.

Hãy liên hệ ngay với Tuấn Hưng Phát để nhân viên kỹ thuật tư vấn sản phẩm van bi điều khiển khí nén DN100 tốt nhất.

Cài đặt ban đầu cho van bi điều khiển khí nén DN100

– Thông thường khi lắp mới giữa van và bộ điều khiển thì ta phải định nghĩa lại hành trình để van và bộ điều khiển đồng bộ nhau.

– Đầu tiên là lắp bộ điều khiển vào van cấp nguồn cho bộ điều khiển, sau đó nhấn và giữ nút nhấn trên board đến khi bộ điều khiển chạy xuống rồi nhả nút.

– Đợi đến khi nào bộ điều khiển chạy xuống rồi chạy lên đến khi ngừng hẳn, lúc này đã thực hiện xong phần định nghĩa.

– Đưa dây tín hiệu vào bộ điều khiển để bắt đầu.
