Van bướm inox

Van bướm inox là một thuật ngữ trong ngành cơ khí và điều khiển công nghiệp. Đây là một loại van bướm được sử dụng để điều khiển dòng chất lỏng hoặc khí trong các hệ thống ống dẫn, đường ống, và các quy trình công nghiệp khác. Inox viết tắt của inoxidable, từ tiếng Pháp có nghĩa là không bị ăn mòn, và thường được sử dụng để chỉ thép không gỉ stainless steel.

1. Khái niệm van bướm inox là gì?

Van bướm inox là dạng van được chế tạo từ chất liệu inox 201, 304, 316 nên nó có độ bền cao, đĩa và trục inox 316, bộ phận gioăng thường được làm từ Teflon nên nó có thể sử dụng được trong những điều kiện môi trường khắc nghiệt. Van thường được sử dụng trong những hệ thống có dầu nóng, dầu khí, hóa chất hoặc các nhà máy có đường ống nhiệt độ cao.

Van bướm chất liệu inox được vận hành bằng tay gạt, tay quay hoặc là điều khiển bằng điện, bằng khí nén để lắp đặt trong các hệ thống tự động hóa. Van bướm inox hoạt động bằng cách xoay một tấm van được gọi là “tấm bướm” hoặc “đĩa bướm” trong bên trong ống dẫn. Khi tấm bướm quay, nó có thể làm tắc nghẽn hoặc mở ra để kiểm soát dòng chất chảy qua ống. Thiết kế đơn giản và khả năng kiểm soát nhanh chóng trở thành một lựa chọn phổ biến trong các ứng dụng cần kiểm soát dòng chất như nước, hóa chất, dầu, khí và nhiều loại chất lỏng khác.

Để có thể mua được sản phẩm chính hãng thì bạn có thể liên hệ với chúng tôi qua hotline để được nhân viên tư vấn thêm về sản phẩm.

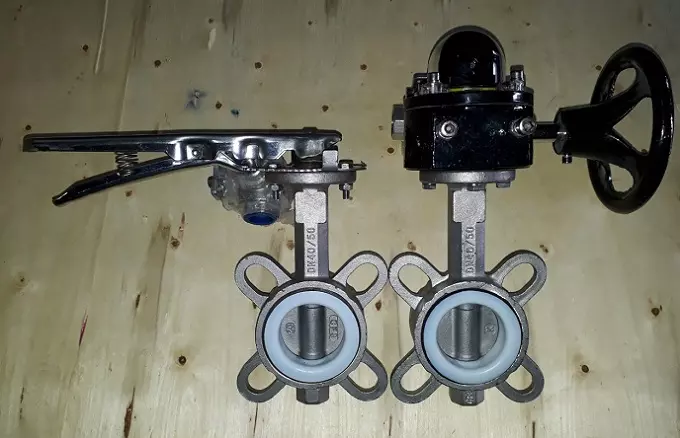

2. Hình ảnh van bướm inox

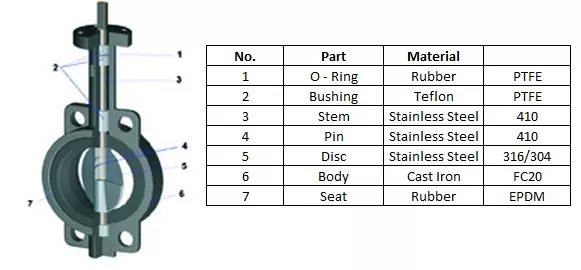

3. Cấu tạo van bướm inox

Trong phần cấu tạo của van bướm inox thì khá là đơn giản và có những bộ phận chính sau:

• Thân van: Bộ phận này được thiết kế theo dạng khung tròn và đúc liền. Phần trên thân của van còn được thiết kế thêm những lỗ nhỏ và nó được cố định van bằng các bulong. Thân van thường được chế tạo bằng chất liệu inox 201, 304, 316.
• Trục van:  Đây được coi là bộ phận quan trọng nhất. Trục van có chức năng truyền động cho thiết bị. Trên đầu trục sẽ được gắn thêm một đĩa van và đầu còn lại thì được gắn với thiết bị điều khiển. Trục van cũng được chế tạo từ chất liệu inox 304 hoặc 316, nên trục có độ bền cao và đảm bảo được hoạt động toàn bộ của van.
• Bộ phận làm kín: Đây là bộ phận không thể thiếu được. Vì nó có chức năng đảm bảo được độ kín nhát giữa bộ phận đĩa van và thân van hoặc là với các bề mặt kết nối khác. Để tránh tình trạng dòng lưu chất bị rò rỉ ra bên ngoài. Và chất liệu được làm trong bộ phận điều khiển thường là từ cao, PDFE, Teflon.
• Tay gạt: Được nhà sản xuất sử dụng vật liệu thép không rỉ, được gắn cố định vào thân trên của van bằng bu lông và đai ốc, bên dưới thì có đĩa răng có chất liệu inox nên nó giúp cố định tay gạt sau khi đóng mở van.
• Thiết bị điều khiển: Phần này sẽ tùy thuộc vào loại van bướm mà sẽ có những bộ phận điều khiển khác nhau, thường người dùng sẽ sử dụng hai loại điều khiển chính, đó là sử dụng cơ hoặc là tự động. Và bộ phận tay, tay quay vô lăng, điều khiển điện, khí nén thì nó có thể được kết nối với trục van để có thể điều khiển hoạt động của

4. Phân loại van bướm inox

 Van cũng được chia làm hai loại dạng điều khiển bằng tay gạt inox và điều khiển tay tay quay. Sự lựa chọn của loại van sẽ phụ thuộc vào yêu cầu cụ thể của ứng dụng và điều kiện làm việc, bao gồm áp suất, nhiệt độ, loại chất lỏng hoặc khí cần điều khiển, và môi trường ứng dụng phù hợp van bướm inox

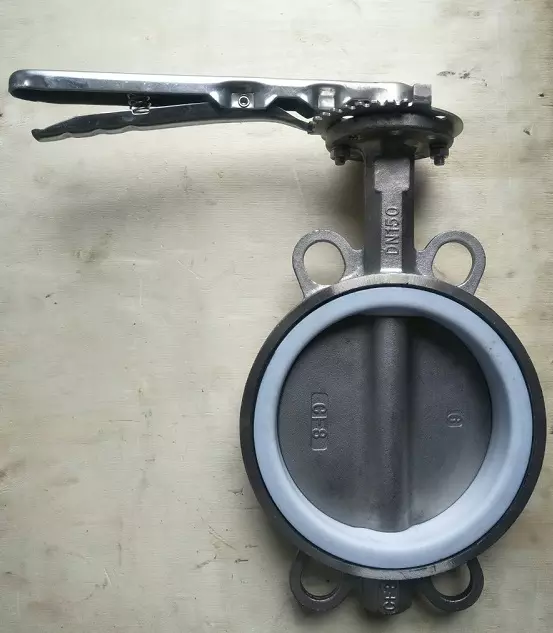

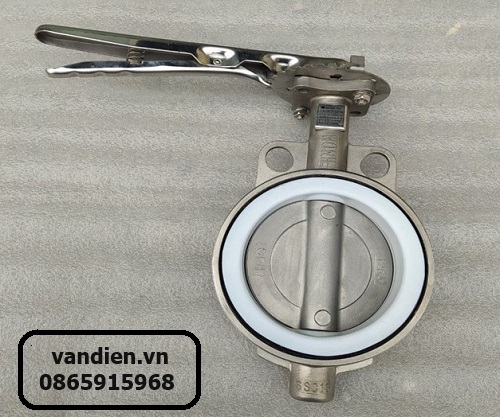

Dạng tay gạt inox

Van bướm tay gạt inox là phần van được thiết kế với bộ phận vô lăng, kết hợp với số để có thể đóng mở van. Với phần tay quay vô lăng nên giúp tối ưu được không gian hoạt động kể cả trong không gian lắp van chật hẹp. Van được ứng dụng nhiều trong các môi trường có nhiệt độ cao và có tính ăn mòn. Tuy nhiên, nhược điểm của loại van này là hộp số là thời gian đóng mở lâu hơn so với tay gạt.

• Thông số kĩ thuật van bướm tay gạt inox:

– Kích cỡ: DN50 DN65-DN80-DN100-DN125-DN150-DN200-DN250-DN300-DN350-DN400-DN450-DN500

– Vật liệu: INOX

– Kiểu lắp: Mặt bích

– Gioăng: Teflon

– Nhiệt độ: 0-200 độ C

– Áp lực: PN16

– Hãng sản xuất: SAMWOO , Wonil

– Xuất xứ: Hàn Quốc

Dạng tay quay inox hoặc hộp số

Loại van này sử dụng vô lăng kết hợp với hộp số để có thể đóng mở van. Loại van có tay quay không chiếm nhiều diện tích, có thể lắp đặt trong những không gian hẹp. Van bướm tay quay inox còn được kết hợp với đường ống theo kiểu Wafer nên phù hợp với nhiều loại mặt bích khác nhau. Việc sử dụng hộp số với các bánh răn ăn khớp nên không có thể đóng mở van trong thời gian ngắn mà không cần dùng đến nhiều lực.

• Thông số kĩ thuật van bướm tay quay inox:

– Kích cỡ: DN50-DN65-DN80-DN100-DN125-DN150-DN200-DN250-DN300-DN350-DN400-DN450-DN500

– Vật liệu: INOX

– Gioăng: Teflon, Viton

– Kiểu lắp: Mặt bích

– Nhiệt độ làm việc: 0-200 độ C

– Áp lực :PN16

– Hãng sản xuất: samwoo , Wonil

– Xuất xứ : Hàn Quốc

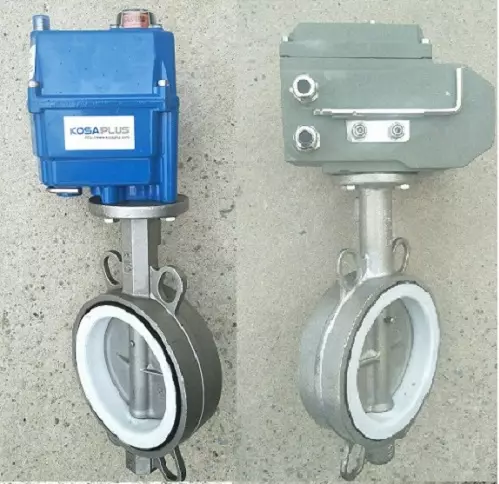

Van bướm inox điều khiển điện

Van bướm điều khiển điện inox được sử dụng nguồn điện áp nên van có thể điều khiển van đóng mở tự động. Nguồn điện áp ổn định nên dùng nguồn điện 24v hoặc 220v và dạng điều khiển van dạng On/Off và tuyến tính.

Vì sử dụng bộ điều khiển điện tiên tiến nên có thể tốc độ đóng mở van nhanh và chính xác, người dùng dễ dàng điều khiển được. Và với bộ điều khiển điện thì nó có thể hoạt động được những nơi, không gian mà con người không thể vận hành trực tiếp được.

• Thông số kỹ thuật:

– Kích cỡ: DN50 – DN15000

– Nhiệt độ: -5 đến 185 độ C

– Áp lực: 16kg/cm2

– Điện áp: 24v/220v

– Dạng điều khiển: On/Off, tuyến tính

– Tiêu chuẩn bộ điện: IP67

– Điện tín hiệu: 0 – 10mA, 4 – 20mA

– Kiểu kết nối: kiểu Wafer, mặt bích

– Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc

– Bảo hành: 12 tháng

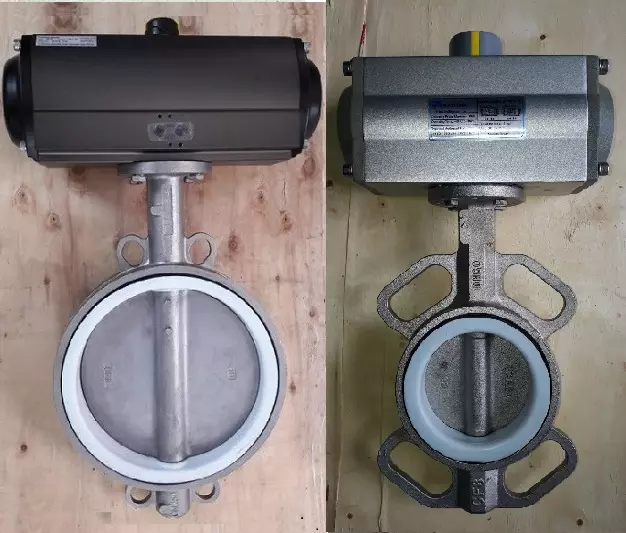

Van bướm inox điều khiển khí nén

Van bướm inox được sử dụng bộ điều khiển khí nén có chức năng đóng mở van hoàn toàn tự động. Và trong bộ điều khiển khí nén thì nó có hai dạng đó là tác động đơn và tác động kép. Van hoạt động ổn định có tuổi thọ lâu hơn so với van sử dụng bộ điều khiển điện. Vì van hoạt động bằng áp lực khí nén nên nó an toàn và ít xảy ra sự cố. Tuy nhiên, nhược điểm của van này đó chính là nguồn không có sẵn nên khi sử dụng thì phải thiết kế hệ thống đường khí nén thì mới có thể vận hành được.

• Thông số kỹ thuật:

– Kích thước: DN50 – DN500

– Nhiệt độ: -5 đến 180 độ C

– Áp lực: 16bar

– Tín hiệu: 4 – 20mA

– Áp lực khí nén: 4 ~ 20mA

– Kết nối: Wafer

– Xuất xứ: Hàn Quốc, Đài Loan

– Bảo hành: 12 tháng

5.Ưu điểm nổi bật của van bướm inox

Trên thị trường hiện nay thì van inox được xem là loại van phổ biến và được nhiều người lựa chọn nhất, vì nó phù hợp với nhiều hệ thống đường ống mà nhiều loại van khác không thể có được.

• Van có thiết kế nhỏ gọn và khá nhẹ. Nên có thể giúp cho ta có thể lắp đặt ở nhiều vị trí, bất chấp cả những không gian hẹp. Việc bảo trì, bảo dưỡng hay thay thế cũng khá là đơn giản và thuận tiện.
• Với dòng van tay gạt inox và van điều khiển khí nén thì có độ đóng mở nhanh từ 1-2 giây
• Với chất liệu inox cao cấp nên van có thể được sử dụng trong những môi trường hóa chất, hơi nóng, chịu nhiệt độ cao và có axit ăn mòn
• Van bướm inox hoạt động ổn định trong hệ thống áp lực cao
• Có thể được sử dụng trong nhiều loại môi trường. Và van có thể sử dụng được nhiều loại lưu chất như nước sạch, nước thải, dầu, khí, thậm chí cả lưu chất dạng hạt.
• Độ bền van cao gấp 3 – 4 lần so với van bướm thông thường. Có gioăng làm kín được là từ Teflon.

• Van đa dạng về kiểu kết nối, phương thức vận hành, ưu điểm có bộ điều khiển điện hoặc khí nén nên có thể sử dụng được trong nhiều hệ thống.
• Vận hành đơn giản, dễ dàng. Vì nó giúp cho người sử dụng thao tác đơn giản và dễ dàng. Van bướm nó không đòi hỏi nhiều về yêu cầu vận hành kỹ thuật. Van này người không có chuyên môn cũng có thể sử dụng dễ dàng.
• Tháo lắp dễ dàng. Với ưu thế là thiết kế nhỏ gọn và kết cấu. Việc lắp đặt van dễ dàng hơn so với các loại van khác, chỉ cần vài thao tác đơn giản để có thể lắp đặt được van
• Phạm vi kích thước van rộng. Van được nhà sản xuất thiết kế nhiều kích thước từ DN40 – DN300. Nhờ có điều này mà có rất nhiều sự lựa chọn cho người dùng để có thể phù hợp với kích thước đường ống của hệ thống.
• Khả năng lắp đặt, thay đổi giữa các tiêu chuẩn. Hầu hết các van bướm Wafer inox, van bướm tai bích rút gọn và những kích thước khác nhau nên điều này mang đến sự tiện lợi cho người sử dụng trong việc lựa chọn cũng như là thay thế khi van gặp sự cố.
• Giá thành khá là rẻ. So với các loại van cùng dòng khác thì nó được xem là loại có giá thành và chất lượng ổn nhất. Với giá thành như vậy thì giúp các nhà thầu cũng như người sử có thể giải quyết và tiết kiệm được chi phí vận hành.

*Bảo hành: 12 tháng ( đổi 1 nếu do lỗi nhà sản xuất)

CAM KẾT:

• Hàng van bướm inox chuẩn chính hãng, chính sách bảo hành tốt nhất.
• Đúng nguồn gốc xuất xứ, đủ các chứng từ nhập khẩu.
• Đảm bảo chất lượng theo tiêu chuẩn về chất lượng sản phẩm.
• Tiến hành giao nhận đúng thời hạn.
• Giá cả cạnh tranh.

Có thể bạn chưa biết: Đối với các dòng chảy có tính ăn mòn như hóa chất hay axit thì sử dụng van bướm nhựa sẽ cực kỳ hiệu quả
