Van bướm là gì

Van bướm là loại van công nghiệp đang được ưa dùng ở nhiều hệ thống, xí nghiệp ở Việt Nam, và trên thế giới. Vậy van bướm là gì? Sao chúng lại được ứng dụng rộng rãi đến vậy? Có những loại van bướm nào?

Van bướm là gì?

Van bướm là loại van công nghiệp có thiết kế hình cánh bướm, dùng để điều tiết, hay đóng mở dòng lưu chất nhờ bộ phận đĩa van có thể xoay quanh trục với các góc khác nhau. Van bướm được điều khiển bởi hệ thống dẫn động từ thiết bị điều khiển có thể là tay gạt, tay quay, bộ điều khiển tự động tác động lên trục van và đĩa van khiến chúng xoay theo góc tùy ý.

– Có thiết kế hiện đại, nhỏ gọn tiết kiệm không gian, dễ vận hành, dễ tháo lắp và sửa chữa.
– Có khả năng điều tiết hay đóng mở dòng chảy cực tốt
– Có thể ứng dụng với nhiều môi trường có tính chất khác nhau, kể cả axits hay hóa chất kiềm.
– Có khả năng giảm hoặc phục hồi áp suất
– Kích cỡ van đa dạng, khả dụng cả với hệ thống có kích thước lớn và rất lớn.

Cấu tạo và nguyên lý hoạt động của van bướm

Cấu tạo

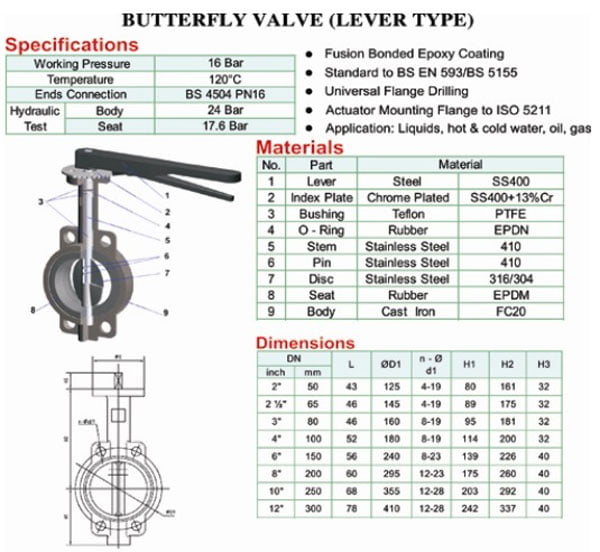

Van bướm có cấu tạo khá là đơn giản, bao gồm: thân van, trục van, đĩa van, bộ phận làm kín, bộ phận điều khiển và một số bộ phận bánh răng định vị, bulong…

– Thân van có dạng khung tròn đúc liền khối bằng kim loại hoặc nhựa. Trên thân van có các lỗ để bắt bulong cố định van vào hệ thống.
– Đĩa van: có dạng cánh bướm, được gắn cố định với một đầu của trục van, có thể xoay một góc 90 độ so với thân van.
– Trục van: Là trục truyền động bằng Inox, hoặc gang…, một đầu gắn với đĩa van, một đầu được gắn với các thiết bị điều khiển.
– Bộ phận làm kín: Là bộ phận đảm bảo sự khít kín giữa các mặt kết nối như giữa đĩa van với thân van, thường được chế tạo bằng cao su, PDFE, TEFLON.
– Thiết bị điều khiển: có thể là tay gạt, tay quay vô lăng, bộ điều khiển điện, bộ điều khiển khí nén… kết nối với trục van, để truyền động điều khiển.

Nguyên lý hoạt động của van bướm

Ở trạng thái đóng hoàn toàn, đĩa van nằm song song với thân van, chắn ngang dòng chảy lưu chất. Khi tác động lực vào thiết bị điều khiển tay gạt, tay quay(với bộ điều khiển tự động là cấp điện hoặc khí nén), lực tác động truyền đến trục van và đĩa van, khiến đĩa van xoay theo góc mở. Khi đó, dòng lưu chất đã được mở, có thể chảy qua van với lưu lượng tùy thuộc góc mở của đĩa van. Và trạng thái mở hoàn toàn tương ứng vị trí góc mở của đĩa van vuông một góc 90 độ với thân van.

Phân loại van bướm

Van bướm rất đa dạng về mẫu mã, hình thức và chủng loại, việc phân loại van bướm cũng khá rắc rối bởi có rất nhiều tiêu chí để phân chia các loại van, ví dụ: Xuất xứ, chức năng, vận hành điều khiển, chất liệu, thương hiệu….

Phân loại theo xuất xứ:

– Van bướm Hàn Quốc
– Van Nhật Bản
– Van bướm Đài Loan
– Van bướm Trung Quốc
– Van Malaysia
– Van Italia
– Van Thụy Sỹ

Phân loại theo chức năng điều khiển

– Van bướm tay gạt
– Van bướm tay quay
– Van bướm điều khiển bằng mô tơ điện
– Van bướm điều khiển bằng khí nén

Phân loại theo chất liệu

– Van bướm gang
– Van bướm inox
– Van nhựa
– Van thép

Phân loại theo hãng sản xuất

– Van bướm Samwoo – van bướm SW
– Van AUT
– Van Emico
– Van Tomoe…

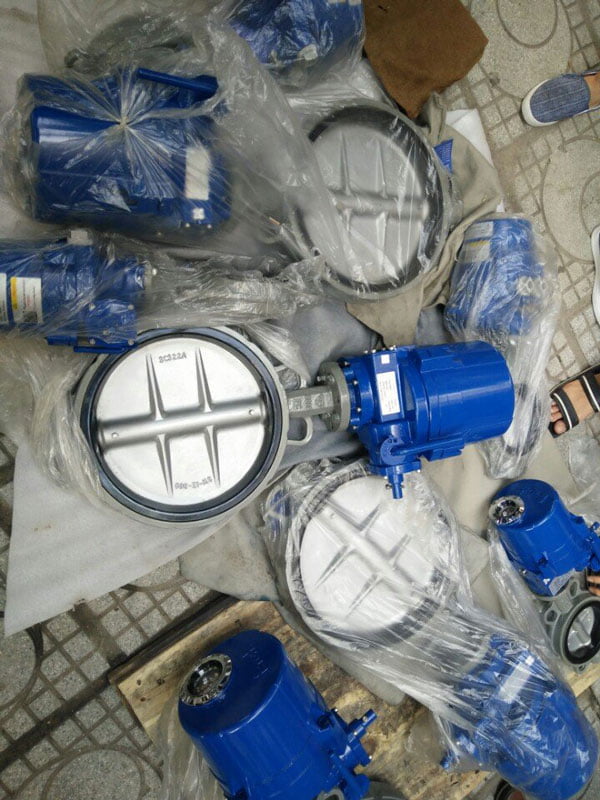

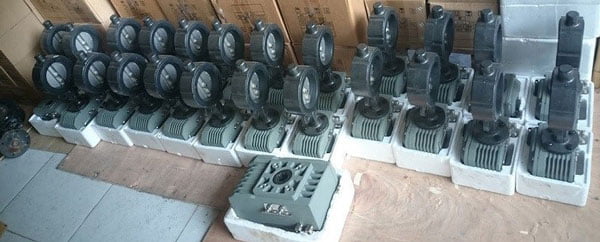

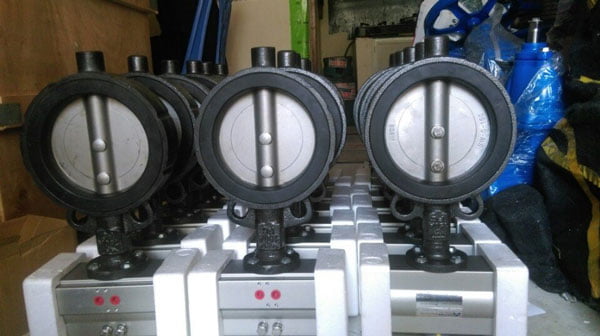

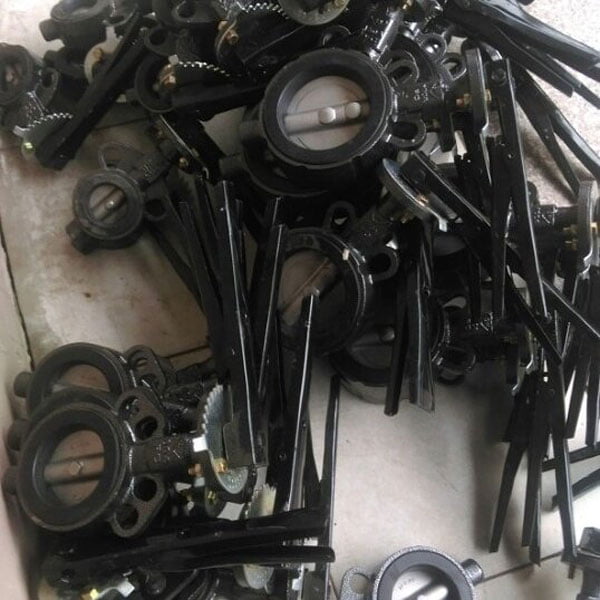

Một số hình ảnh van bướm trong kho Tuấn Hưng Phát
