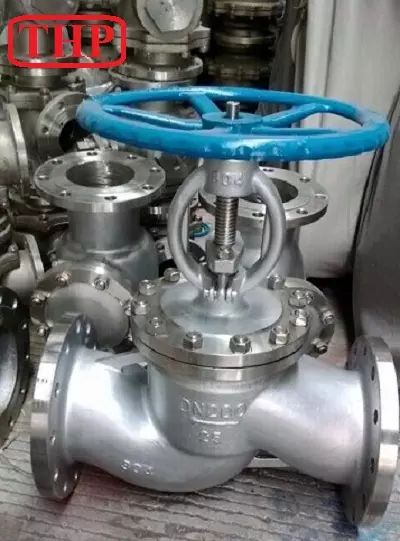

Van cầu inox

Van cầu inox lắp ren và lắp bích được làm bằng chất liệu thép không gỉ SUS 201, SUS 304 có tính năng chống ăn mòn của hóa chất nước mặn, van cầu inox cũng chịu được nhiệt độ cao hơn nên được sử dụng nhiều trong các nhà máy sử lý nước biển, nước thải hệ thống hơi nóng.

1. Nhiệm vụ của van cầu inox:

– Van cầu inox dùng để điều chỉnh dòng, chảy dừng và bắt đầu dòng chảy. Dòng chảy lưu chất đi qua van cổng là dòng chảy thẳng hướng thì trong Van Cầu dòng chảy khi qua van bị chuyển hướng vậy nên dùng van cầu để điều chỉnh áp suất cũng rất tốt.

Sự đổi hướng dòng chảy này tạo nên sự cuộn xoáy và áp suất của dòng chảy qua Van Cầu cũng bị giảm nhiều hơn, do đó năng lượng đòi hỏi để chuyển chất lỏng qua Van Cầu cũng lớn hơn. Trong Van Cầu phần đáy của cửa van nằm song song với hướng của dòng chảy.

Với ưu điểm làm bằng chất liệu inox nên van cầu inox được sử dụng nhiều trong các hệ thống nước và hơi khí, kiểu dáng nhỏ gọn dễ dàng lắp đặt trong nhiều vị trí khó điều kiện khác nhiệt kích cỡ có cả lắp ren và lắp bích giá thành hợp lý nên van cầu được ưa chuộng khác nhiều.

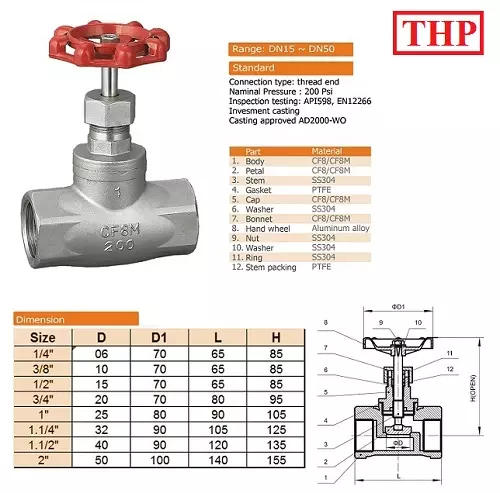

2. Thông số kỹ thuật

* Thông số

• Môi trường sử dụng: Hơi nóng, khí nén, dầu, gas
• Vật liệu chế tạo :  inox (SUS304, SUS201 Hoặc là CF8, CF8M)
• Kiểu lắp: mặt bích, hoặc lắp ren
• Tiêu chuẩn mặt bích: BS, DIN PN16, Jis
• Áp lực làm việc PN16, PN25, PN40
• Nhiệt độ làm việc: 0 ~ 400 độ C
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc
• Bảo hành : 12 tháng
• Kích cỡ van: DN15 – DN350 ..
• Tình trạng hàng: Có sẵn

3. Van hơi cầu inox có những bộ phận nào? Nguyên lý hoạt động.

Van cầu inox được thế kế rất thon gọn và dễ dàng vận hành, lực tạo ra để vậ hành van rất nhẹ nhàng bởi bên trong thân van có lò xo trợ lực chỉ cần xoay nhẹ là van đã vận hành. Chúng ta cùng tìm hiểu ở dưới nhé.

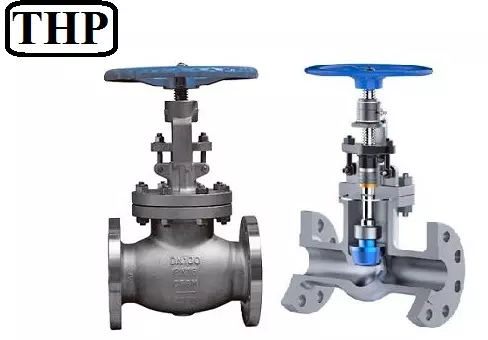

* Cấu tạo

• Thân van

Thân van là nơi chứa tất cả các chi tiết của van và là nơi chịu áp lực chính của dòng chảy. Thân van thường được làm từ hợp kim có thể chịu lực và nhiệt, hai bên kết nối với đường ống theo dạng ren và bích rất dễ dàng.

• Nắp van

Là phần được kết nối với thân van ở phía trên thông ren hay bulông. Nắp van là một bộ phận hết sức quan trọng, nó ngăn không cho dòng chảy chảy ngược lên trên và gia tăng sự vững chắc cho van. Thông thường nắp van được làm từ vật liệu giống thân van.

• Đĩa van

Đĩa van có dạng hình tròn được kết nối với trục van trực tiếp đóng mở van cho phép lưu chất đi qua hoặc chặn lại. Khi tay quay chuyển động sẽ tạo ra trạng thái nâng hạ trong việc đóng mở cửa van để điều tiết dòng chảy. Đĩa van thường được làm từ hợp kim có thể chống lại sự ăn mòn cao.

• Trục van

Trục van cầu là một thanh kim loại  được dùng để kết nối với đĩa van và tay quay. Trục van được làm kín bằng một gioăng có tác dụng ngăn không cho chất lỏng chảy ngược lên trên. Trục van thường được chế tạo từ hợp kim cứng có thể chịu lực và độ bền cao.

• Gioăng làm kín

Gioăng được dùng để làm kín các bộ phận của van cầu và ngăn không cho chất lỏng rò rỉ ra bên ngoài.Gioăng thường được làm từ các vật liệu cao su PTFE mềm chịu đựng được nhiệt độ cao và áp suất lớn.

* Nguyên lý hoạt động

Van cầu inox tiêu chuẩn đức hoạt động theo nguyên lý nâng lên hạ xuống của đĩa van bằng phương thức đơn giản nhất là vận hành tay quay vô lăng theo chiều kim đồng hồ thì ty van sẻ được nâng lên tương ứng với cửa van sẻ được mở, quay ngược lại thì đĩa van sẻ hạ xuống đóng cửa van về vị trí ban đầu.

4. Ứng dụng van cầu inox

– Van Hơi Gang Làm Kín Bằng Bellow, Lắp Bích DIN PN16 được ứng dụng trong Hệ Thống đường ống hơi nóng, hệ thông dầu nóng, xăng dầu, trong hệ thống khí ga, chất lỏng không lẫn tạp chất rắn..

– Với dạng van cầu inox lắp ren chúng ta có dãi kích thước từ dn15 dn20 dn25 dn32 dn34 dn40 dn50 sẻ phù hợp với các hệ thống nhà máy nhỏ đường kính phi từ 1/2” 3/4” 1” 1 1/4, 1 1/2, 2”.

– Nhưng đối với nghững đường kính phi lớn hơn thì thực sự dạng kết nối ren sẻ rất khó vì van sẻ có kích cỡ lớn hơn và nặng hơn nên từ đường ống phi 50 chúng ta nên chọn dạng kết nối bích, bắt bằng các lỗ bu lông sẻ rất dễ dàng.

5. Địa chỉ mua van cầu inox chính hãng chất lượng giá thành hợp lý.

Tuấn Hưng Phát là nhà cung cấp phân phối van công nghiệp hàng đầu tại Việt Nam, kho hàng lớn với đầy đủ các sản phẩm: van cầu inox, van bi, van bướm, van điện từ, van giảm áp, van một chiều,van cổng, đồng hồ nước, bẫy hơi, lọc y, khớp nối, van điều khiển điện, van điều khiển khí nén…  luôn có sẵn. Tất cả các sản phẩm do Tuấn Hưng Phát cung cấp đảm bảo chính hãng, đầy đủ chứng từ kèm theo như: CO, CQ, PKL, vận đơn…

Bạn đang có nhu cầu tìm mua loại van này vui lòng liên hệ theo thông tin dưới đây.
