Van giảm áp là gì

Mô tả sản phẩm
Kích cỡ: DN15 – DN500
Vật liệu: Gang, đồng, inox
Áp lực: 10kg, 16kg, 25kg
Nhiệt độ: -10 ~ 300 độ C
Kết nối: Nối ren, nối bích
Môi chất: nước, hơi, khí, hóa chất
Xuất xứ: Hàn quốc, Đài Loan, italy, G7
Hãng sản xuất: YNV, FARG, tung lung, YDK, KBV

Bảo hành: 12 Tháng

Mã sản phẩm VGA

Hotline: 0865.91.59.68

CHÚNG TÔI CAM KẾT
  • Sản phẩm chính hãng, chất lượng vượt trội
  • Bảo hành 24/7 nhanh chóng, chuyên nghiệp
  • Vận chuyển toàn quốc giao hàng không quá 3 ngày
  • 100% khách hàng hài lòng
HỖ TRỢ TRỰC TUYẾN
Mô tả

Van giảm áp là một thiết bị công nghiệp dùng để giảm áp lực trong đường ống, van giảm áp giúp cho áp lực đầu vào ổn định hơn ở đầu ra ở mức cài đặt của chúng ta.

Van giảm áp hay còn gọi là van điều áp tiếng Anh gọi là Pressure reducing valve là một thiết bị không thể thiếu trong các hệ thống nước, hệ thống hơi nóng, hệ thống khí nén. Van giảm áp đóng vai trò rất quan trọng trong các đường ống nước tòa nhà trung cư để chia nhánh xuống các hộ gia đình. Cùng chúng tôi tìm hiểu van giảm áp là gì có cấu tạo và nguyên lý hoạt động như thế nào mà nó được đánh giá quan trọng như vậy nhé.

Khái niệm van giảm áp là gì?

Van giảm áp là thiết bị kim loại công nghiệp dùng để ổn định áp xuất đầu ra luôn nhỏ hơn áp suất đầu vào và là thiết thị bảo vệ các thiết bị đằng sau nó không bị hiện tượng sốc áp tăng áp quá mức chịu được.

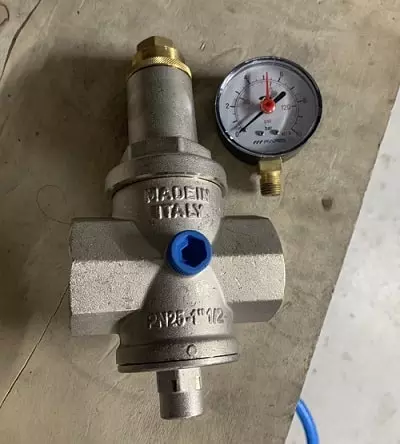

van giảm áp

Van hạ áp cho phép chúng ta cài đặt áp suất ở đầu ra ở một con số an toàn cho những thiết bị phía sau van giảm áp. Ví dụ với hệ thống có áp suất định mức giao động ở 20 bar đến 25 bar nhưng cần chia dòng lưu chất ra các đường ống bé và các dòng van chỉ hoạt động được ở mức áp 16 bar thì chúng ta lắp ngay một van giảm áp ở đầu đường ống chính và cài đặt van ở mức áp 16 bar thì khi dòng lưu chất đi qua van sẻ được ổ định ở mức áp 16 bar ở đầu ra.

Nếu như không lắp van giảm áp trong hệ thống có áp suất không định thì nguy cơ bị hỏng các thiết bị và vỡ đường ống là rât cao. Nên van giảm áp đóng một vai trò rất quan trọng trong những hệ thống lò hơi, hệ thống khí nén, tòa nhà trung cư cao tầng.

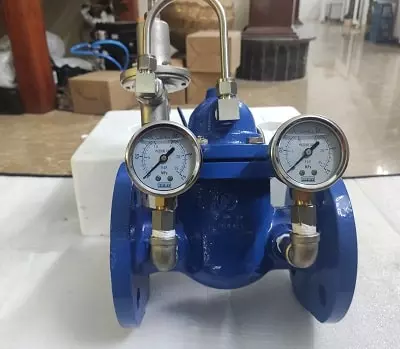

van giảm áp

Hiện nay van giảm áp đang được công ty Tuấn Hưng Phát chúng tôi nhập khẩu đầu đủ các loại van giảm áp nước, van giảm áp khí nén, van giảm áp hơi nóng, van giảm áp lắp ren (rắc co), van giảm áp mặt bích, van giảm áp inox, van giảm áp bằng gang, van giảm áp đồng, van giảm áp Yoshitake (xuất xứ nhật), van giảm áp Farg (italy), van giảm áp tunglung (Đài Loan), van giảm áp samyang (Hàn Quốc), van giảm áp Yooyoun. Với số lượng lớn đầy đủ chủng loại và kích cỡ từ DN15 tới DN300 với mức giá cạnh tranh với thị trường trên toàn quốc.

Van giảm áp có những tên gọi khác như:

  • Van điều áp
  • Van hạ áp
  • Van ổn áp
  • Van giảm áp lực
  • Pressure Valve

Các loại van giảm áp Tuấn Hưng Phát cung cấp

Van giảm áp trực tiếp

Van giảm áp trực tiếp là dòng van giảm áp trực tiếp áp suất tại đầu ra của van, và cách cài đặt để giảm áp suất dòng van này cũng rất đơn giản. Kích cỡ van có từ DN15 tới DN100 có cấu tạo của van giảm áp trực tiếp khá đơn giản và thon gọn phù hợp cho nhiều hệ thống.

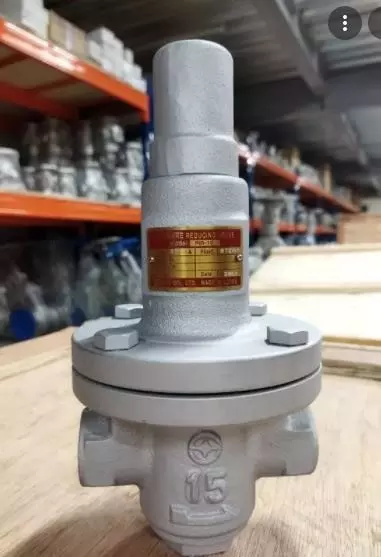

van giảm áp trực tiếp

Van giảm áp gián tiếp

Van giảm áp gián tiếp là dòng van giảm áp dựa trên áp lực đường ống và được điều khiển thông qua cụm pilot của van giảm áp nhỏ. Van có kích cỡ từ DN50 tới DN500 van có cấu tạo lớn hơn van trực tiếp chuyên lắp cho những đường ống phi có cỡ lớn, cách cài đặt van gián tiếp cũng khó hơn đôi chút. Quý vị các bạn có thể liên hệ với mình để có tài liệu và hướng dẫn chi tiết hơn.

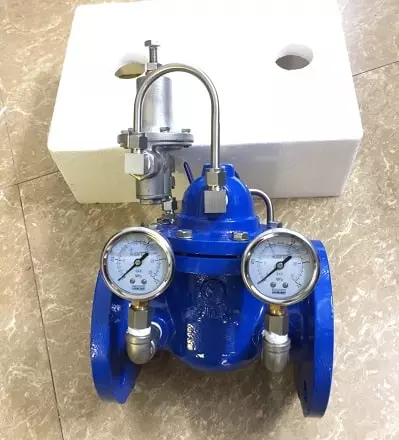

van giảm áp gián tiếp

Van giảm áp nước

Van giảm áp nước hay còn gọi là van điều áp nước là dòng van dùng để điều chỉnh áp suất dòng chảy ở phía sau van. Khi van được cài đặt một giá trị áp toàn cho các hệ thống phía sau van thì khi áp suất nước ở đầu van đi qua van giảm áp sẻ được giảm xuống đúng theo mức chúng ta cài đặt.

Để cài đặt được giá trị áp suất an toàn chính xác nhất thì chúng ta nên lắp kèm theo đồng hồ đo áp suất trên thân van hoặc có thể lắp đồng hồ trên đường ống nhưng phải ở ngay phía sau đầu ra của van giảm áp nước.

Thông số kỹ thuật

  • Kích thước van lắp ren :  DN15 – DN100
  • Kích thước van lắp bích: DN15 – DN600
  • Vật liệu chế tạo : Bằng đồng, đồng mạ crôm, inox, Gang
  • Màng ngăn: được làm bằng cao su NBR, inox
  • Gioăng : Cao su, gioăng đĩa đệm cao su NBR
  • Đĩa đệm:Thép không rỉ
  • Áp suất chịu được : PN10, PN16 – PN25, Pn40
  • Nhiệt độ cho phép: 0-85 độ C chất liệu gang, -10 – 180 độ C chất liệu inox
  • Môi trường sủ dụng: Nước, hóa chất

Van giảm áp hơi

Van giảm áp hơi nóng hay còn được gọi là van điều áp hơi được đúc bằng chất liệu cao cấp để sử dụng cho những môi trường có nhiệt độ cao cần độ an toàn tuyệt đối khắt khe. Van giảm áp hơi hoặc van giảm áp khí nén giúp cho việc cung cấp hơi nóng và khí nén cho sản xuất và chế biến hoạt động đều hơn ổn định hơn, bảo vệ cho các dòng van và các đường ống nhỏ hơn chịu áp suất nhỏ hơn hoạt động tốt nhất.

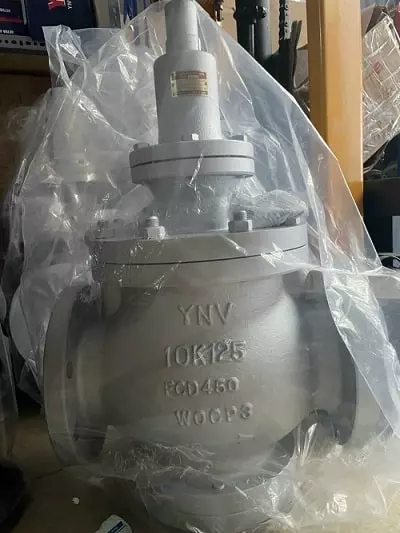

van giảm áp hơi nóng

Thông số kỹ thuật

  • Model: PIR-1S, PIR-1F
  • Thân: Gang dẻo
  • Đĩa & seat: Inox304
  • Áp suất: 10 kgf/cm2, 20 kgf/cm2
  • Kết nối: Ren, Mặt bích
  • Xuất xứ: YNV – Hàn Quốc, Nhật bản, Đài Loan

Hướng dẫn chỉnh van giảm áp

Trước tiên khi tiến hành chỉnh van giảm áp chúng ta cần lắp đồng hồ đo áp suất ở đầu ra của van giảm áp để chính cho chuẩn xác đúng theo giá trị mong muốn của chúng ta. Sau đây mình hướng dẫn điều chỉnh van giảm áp lắp ren mời các bạn tham khảo.

Bước 1: Vệ sinh sạch sẽ đường ống để khi lắp van vào các cáu cặn không làm tắc pitong của van giảm áp.

Bước 2: Lắp van vào đường ống quan sát chiều mũi tên của van phải cùng chiều với hướng dòng chảy

Bước 3: Dùng Cờ le hoặc tua vít để xoay ốc hãm

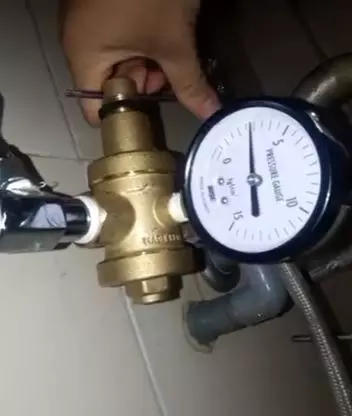

hướng dẫn chỉnh van giảm áp

Bước 4: Vặn theo chiều kim đồng hồ thì sẻ tăng áp đầu ra còn vặn ngược chiều kim đồng hồ sẻ giảm áp suất đầu ra (quan sát hình ảnh trên)

Bước 5: Quan sát đồng hồ áp suất đạt đến giá trị mong muốn ở đầu ra thì dừng lại và khóa ốc hãm lại hoặc đóng nắp bảo vệ lại là song.

Hướng dẫn lắp đặt van giảm áp

Hiện nay trên thị trường có rất nhiều dòng van giảm áp khác sau như dùng cho nước hoặc dùng cho hơi nóng khí nén vậy nên khi chọn lựa van để lắp cho hệ thống chúng ta cần xác định được áp suất hệ thống chúng ta đang ở mức bao nhiêu để chọ lựa van chịu được áp suất đầu vào cao hơn nhé.

Quy trình lắp đặt van giảm áp gồm các thiết bị đi kèm theo là đồng hồ đo áp suất, lọc y, van chặn, trước tiên chúng ta lắp lọc y đầu tiên rồi đến van giảm áp, đồng hồ đo áp suất cuối cùng là van chặn.

Vì sao nên lắp lọc y phí trước van giảm áp: trả lời là vì nếu không lắp lọc y ở phía trước van điều áp thì trong lưu chất sẻ có lẫn cáu cặn ảnh hưởng trực tiếp đến đĩa đệm làm cho van có thể bị hở sai số cài đặt vậy nên lắp lọc y sẻ ngăn chặn lọc hết tất các cáu cặt ở phía trước ngăn không cho vào van giảm áp tăng độ an toàn và tăng tuổi thọ hoạt động cho van giảm áp.

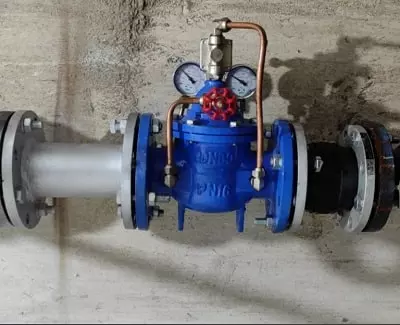

lắp đặt van giảm áp

Cấu tạo và nguyên lý hoạt động van giảm áp

Cấu tạo

Van giảm áp có cấu tạo gồm 6 phần chính

  1. Thân van: Là phần vỏ bọc bên ngoài
  2. Ốc điều chỉnh: Là bộ phận để chúng ta vặn điều chỉnh tăng giảm áp suất đầu ra
  3. Ốc hãm: Dùng để khóa chặt ốc điều chỉnh
  4. Lò xo: Được làm bằng chất liệu tốt chịu được áp suất cao và chịu được ăn mòn
  5. Đĩa van: Được gắn với lò xo để nén áp suất xuống hoặc tăng áp suất lên và ngăn lưu chất không tràn lên lò xo
  6. Đầu vào đầu ra: Kiểu ren hoặc mặt bích

Nguyên lý hoạt động

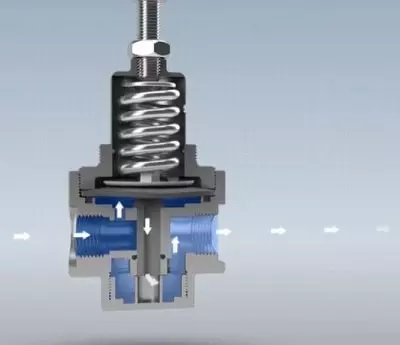

nguyên lý hoạt động van hạ áp

Nguyên lý hoạt động van giảm áp là do lực nén của lò xo nén xuống đĩa van và áp suất dòng chảy tác động lên đĩa van. Khi áp suất ở đầu vào của van muốn giảm ở đâu ra thì vặn ốc điều chỉnh ngược chiều kim đồng hồ, còn muốn tăng lên thì vặn ốc điều chỉnh xuôi theo chiều kim đồng hồ. Hoạt động chính của van giảm áp dựa vào sự tác động của lò xo bên trong từ 2 nguồn lực luôn đối xứng nhau theo chiều ngược nhau. Để tìm hiểu dõ hơn quý vị liên hệ mình hỗ trợ nhé.

Ứng dụng van giảm điều áp

Ứng dụng trong nghành thực phẩm chế biến đồ ăn nước uống van giúp cho quá trình cung cấp lưu lượng hơi nóng làm chín đồ ăn nhanh hơn ổn định ở mức áp suất vừa đẹp, loại bỏ nguy cơ tự tăng áp suất nhiệt làm hỏng thực phẩm.

Ứng dụng trong các hệ thống nước từ nước sạch, tới hệ thống nước thải, hệ thống xăng dầu truyền dẫn nhiên liệu cho các hệ thống máy móc cần độ an toàn tuyệt đối trong áp suất vào buồng. Ứng dụng trong các hệ thống khí nén các bình tích áp cao các túi khí ổn định lượng khí bên trong bình tích duy trì ở mức an toàn.

Giá các loại van giảm áp

Để tìm được các dòng van theo yêu cầu đạt chuẩn chất lượng xin mời quý vị các bạn tới với chúng tôi. Tuấn Hưng Phát là tổng kho nhập khẩu hàng trực tiếp phân phối báo giá van giảm áp tất cả các loại van giảm áp lực nước, van giảm áp thủy lực, van giảm áp hơi nóng, van giảm áp bình nóng lạnh, van giảm áp nước gia đình,van giảm áp farg, van giảm áp shinyi, van giảm áp kvs, van giảm áp yoshitake, van giảm áp samyang, van giảm áp inox.

Để hoàn thiện cho hệ thống van chúng tôi cung cấp các dòng van đi kèm như van cổng, van bướm, van bi, lọc y, van một chiều, bẩy hơi, van an toàn với mức giá cực nét hỗ trợ tư vấn cho hệ thống miễn phí.
