Van bi tay gạt

Mô tả sản phẩm
Hãng sản xuất: Woni, Sanwa, miha
Mã sản phẩm vbtg

Hotline: 0865.91.59.68

CHÚNG TÔI CAM KẾT
  • Sản phẩm chính hãng, chất lượng vượt trội
  • Bảo hành 24/7 nhanh chóng, chuyên nghiệp
  • Vận chuyển toàn quốc giao hàng không quá 3 ngày
  • 100% khách hàng hài lòng
HỖ TRỢ TRỰC TUYẾN
Mô tả

Công ty Tuấn Hưng Phát cung cấp van bi tay gạt, chất liệu inox304, inox316. Lắp 2 mặt bích, lắp ren, 3, 2 thân, 3, 2 mảnh. Nhập khẩu trực tiếp Hàn Quốc, Đài Loan, Nhật

Khái niệm van bi tay gạt

Van bi tay gạt được thiết kế dạng quả cầu tròn bên trong có khoét lỗ để lưu chất đi qua. phần điều khiển đóng mở bằng tay gạt cho phép thời gian đóng và mở rất nhanh. Phần bi van được bọc lớp tepflon giúp bi van được làm kín tuyệt đối và xoay nhẹ nhàng hơn.

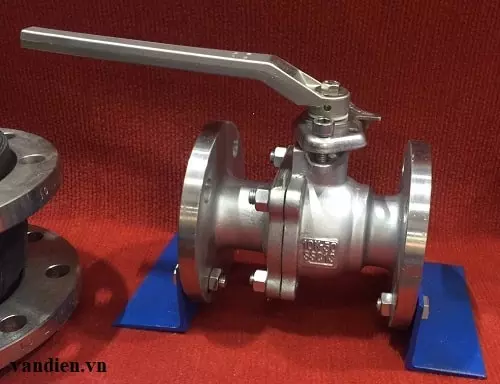

van bi tay gạt

Van bi tay gạt là loại van được dùng để đóng/mở và điều tiết lưu lượng dòng chảy lưu chất trong đường ống, van bi tay gạt có các kiểu kết nối với đường ống bằng mặt bích, hàn, ren, kẹp. Van được chế tạo bằng các vật liệu khác nhau như van bi tay gạt inox, van bi tay gạt nhựa, van bi tay gạt đồng, van bi tay gạt gang, van bi tay gạt bằng thép có kích cỡ phổ biến từ nhỏ tới lớn và van bi tay gạt được sử dụng rộng rãi trong các đường ống hệ thống nước sạch, nước thải, hóa chất, phòng cháy chữa cháy..

Cấu tạo và nguyên lý hoạt đông van bi tay gạt

Cấu tạo van bi tay gạt

Cấu tạo van bi tay gạt gồm năm bộ phấn chính là

Thân van là bộ phận làm kín bên ngoài bao bọc các bộ phận bên trong. Thân van được làm bằng các chất liệu khác nhau như, gang, thép, inox, đồng, nhựa. Thân van bi liên kết với đường ống theo ba kiểu như phần trên mình đã nói qua.

Tay gạt van được làm dài hơn thân van để chúng ta cầm nắm đóng mở có lực tốt hơn, tay van được bọc thêm lớp đệm nhựa nên khi cầm vào chúng ta thấy êm ái

van bi tay gạt

Gioăng làm kín được làm bằng nhiều vật liệu khác nhau EPDM, tepflon vừa chịu được hóa chất nhiệt độ và làm kín cho van

Bi van được đúc hình tròn nguyên khối có lỗ xuyên giữa tâm để cho lưu chất đi qua nó, bi van được chế tạo bằng vật liệu cao cấp chịu được sự mài mòn của lưu chất khi đi qua.

Trục van là bộ phận kết nối từ tay van xuống bi van mọi sự truyền động của tay van sẽ truyền lực xuống bi van hoạt động đúng theo chiều của nó.

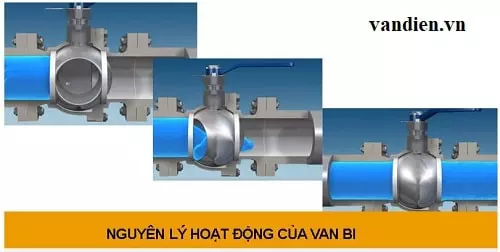

Nguyên lý hoạt động

Nguyên lý hoạt động van bi tay gạt khá đơn giản chỉ cần dùng lực tay chúng ta cũng đóng mở van nhanh chóng. Khi phần tay gạt bên trên nằm ở vị trí ngang vuông góc 90 độ với thân van thì bên trong bi van sẻ nằm ở vị trí đóng hoàn toàn. Còn khi tay gạt nằm song song với thân van thì bi van ở vị trí mở hoàn toàn. Van có thể đóng hoàn toàn và mở toàn hoặc mở 50% tùy vào chúng ta gạt phần tay cầm bên trên đến góc độ bao nhiêu thì bi bi van cũng sẽ nằm ở góc độ đó.

nguyên lý hoạt động van bi tay gạt

Thông số kỹ thuật van bi tay gạt

  • Thương hiệu: Wonil. Bueno, Joeun, Miha, Henshey….
  • Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, G7, Nhật bản, Thái lan
  • Chất liệu chế tạo: inox 201, inox 304, inox 316, nhựa, gang, thép, đồng
  • Kết nối: Mặt bích, ren, hàn, kẹp
  • Tiêu chuẩn lắp mặt bích: BS PN16, DIN, JIS 10k, ANSI class 150
  • Áp suất: 10 bar, 16 bar, 25 bar, 40 bar, PN10/PN16/PN25/PN40
  • Nhiệt độ làm việc: – 10 ~ 300 độ C
  • Vận hành: Tay gạt
  • Kích cỡ: DN15 tới DN200
  • Chứng chỉ giấy tờ chất lượng đầy đủ bảo hành 12 tháng

Ưu điểm và nhược điểm van bi tay gạt

Ưu điểm

Van bi tay gạt có ưu điểm là đóng mở nhanh chóng vì phần tay van bi được thiết kế dài giúp cho chúng ta cầm nắm tạo ra lực đóng mở chắc chắn đầm tay hơn so với dạng van bi tay kẹp.

Dãi kích thước size van có khá đầy đủ cho các đường ống, kiểu kết nối với đường ống dễ dàng tháo lắp bảo trì bảo dưỡng, với những size van bi lớn thì nhà thiết kế đã đúc tay van dài hơn giúp cho chúng ta tạo ra lực đóng mở mạnh hơn.

Có các loại van bi được làm bằng chất liệu chịu được áp lực rất cao, chịu được hóa chất ăn mòn, nên được sử dụng rất phổ biến trong nhiều môi trường khác nhau

Thêm một ưu điểm nữa là van bi tay gạt có thể chia dòng lưu chất thành hai nhánh hoặc 3 nhánh, giúp cho chúng ta tiết kiệm được chi phí đầu tư.

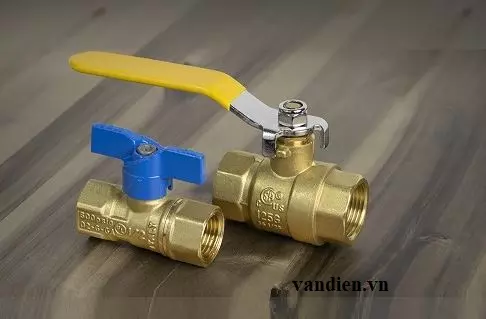

van bi tay gạt đồng

Nhược điểm

Không có các kích thước lớn

Giá thành các kích thước lơn cao hơn van bướm

Nhược điểm van bi tay gạt

Nhược điểm van bi tay gạt đó là những kích cỡ lớn phần tay gạt khá dài nên khá là tốn diện tích khi lắp, đối với những đường ống lớn mà không gian lắp hạn hẹp thì van bi tay gạt thực sự không phù hợp, khi đó chúng ta có thể thay thế bằng van cổng hoặc van bi tay kẹp

Nhược điểm nữa là kích cỡ van còn hạn chế hơn các loại van khác, và cần phải dùng sức người để vận hành đóng mở thực sự khi lắp van bi có kích cỡ lớn ở những đường ống lớn ở vị trí khó thì van bi tay gạt cũng không thực sự phù hợp khi đó chúng ta nên thay thế bằng van bi đóng mở tự động bằng động cơ

Các loại van bi tay gạt chúng tôi cung cấp

  • Van bi tay gạt inox mặt bích
  • Van bi tay gạt inox nối ren
  • Van bi tay gạt gang
  • Van bi tay gạt nhựa
  • Van bi tay gạt đồng
  • Van bi 3 ngã tay gạt

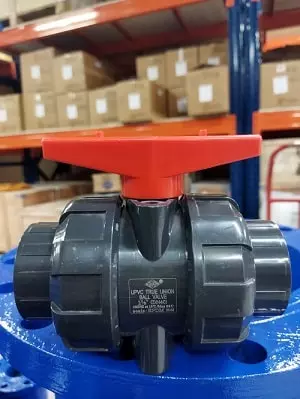

Van bi tay gạt nhựa

Những điều cần biết khi mua van bi tay gạt

  • Xác định kích cỡ đường ống chước khi chọn van vì trên thân van thường được đánh ký hiệu kiểu như icnh
  • Đối với dòng van bi tay gạt mặt bích có nhiều tiêu chuẩn mặt bích khác nhau nên khi mua van bi mặt bích có tiêu chuẩn JIS, BS, DIN, ANSI thì phải mua phụ kiện đúng theo tiêu chuẩn bích van để có thể lắp vừa với nhau quý vị nhé
  • Chọn đúng chất liệu van cho lưu chất để van hoạt động tốt nhất và tuổi thọ van được kéo dài hơn, ví dụ lưu chất là hóa chất có tính ăn mòn thì chúng ta nên chọn van bi tay gạt inox
  • Hệ thống cần có đồng hồ đo áp suất để biết được áp suất bao nhiêu để chọn van bi có áp suất làm việc phù hợp và cả nhiệt độ nữa nhé quý vị

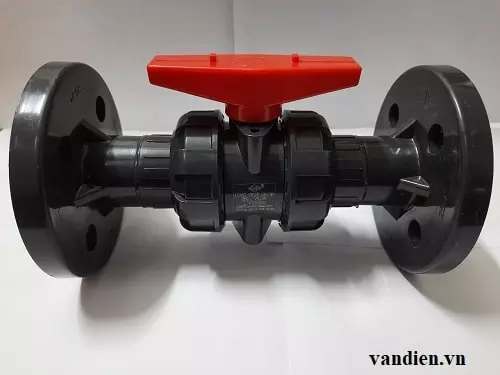

van bi tay gạt nhựa mặt bích

Báo giá van bi tay gạt

Hiện nay công ty Tuấn Hưng Phát chúng tôi đang trực tiếp nhập khẩu và phân phối các dòng van bi tay gạt với đầy đủ chất liệu kích cỡ từ, DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200 có xuất xứ Nhật bản, Hàn quốc, Đài Loan, Thái lan, Việt Nam.

Quý vị các bạn có nhu cầu liên hệ ngay 0865915968 trực tiếp hỗ trợ kỹ thuật báo giá van bi tay gạt và các sản phẩm van công nghiệp khác với giá thành cạnh tranh và ưu đãi nhất. Cam kết cung cấp sản phẩm chính hãng chất lượng cao giấy tờ CO.CQ PKL, bảo hành đầy đủ hỗ trợ giao hàng trên toàn quốc.
