Van bướm điều khiển khí nén DN50

Định nghĩa van bướm điều khiển khí nén Dn50

Van bướm điều khiển khí nén Dn50 dùng cho những đường ống lớn từ DN50 trở lên là người ta thường nghĩ tới giải pháp van bướm bởi van bướm có tính hiệu quả cao về mặt tiết kiểm chi phí, nó tiết kiệm chi phí hơn rất nhiều so với van bi và van cầu. Tuy nhiên, ở những đường ống lớn từ DN200 trở lên tới DN2000 thì thực sự hiệu quả bởi chí phí rẻ khi sử dụng van bướm.

Van có bộ phận điều chỉnh dòng chảy hình dạng mặt phẳng, thường là một tấm kim loại gắn liền, có khả năng xoay 90 độ trong phạm vi vòng làm kín. Điều chỉnh mức độ vật chất đi qua, tỉ lệ của dòng chảy bằng cách thay đổi góc quay của tấm kim loại. Dòng chảy đi qua van mạnh nhất khi tấm kim loại nằm song song dòng chảy. Khi van mở, dòng chảy đi qua có hiện tượng sụt áp, tạo xoáy rất nhỏ. Van bướm giống van bi đóng mở nhanh chóng.

Van bướm điều khiển khí nén DN50 một loại van sử dụng để điều tiết dòng chảy có đường kính lớn, sử dụng đĩa van có dạng đĩa là cánh để đóng mở van. Van bướm cũng có cơ chế hoạt động như một van bi, và đĩa van được đặt ở trung tâm của đường ống. Đĩa có một thanh trục đi qua, được kết nối với một thiết bị truyền động bên ngoài van, khi xoay đĩa song song hoặc vuông góc với dòng chảy.

Van bướm điều khiển khí nén DN50 vật liệu inox,gang lắp bích, hàng có sẵn do cty Tuấn Hưng Phát cung cấp đạt tiêu chuẩn ISO 9001: 2000,chuẩn DIN, BS, JIS.

Mô tả sản phẩm van bướm điều khiển khí nén DN50

Thiết kế cơ bản

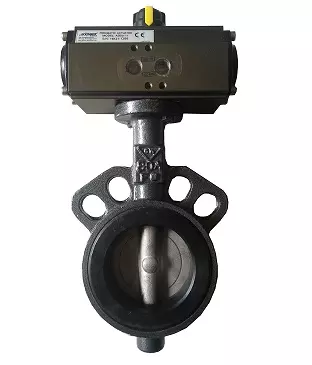

Van bướm điều khiển khí nén DN50 với cấu tạo đơn giản, bao gồm 2 bộ phận chính:

– Phần thân van bướm

– Phần bộ chuyển động khí nén

Thân van bướm có nhiệm vụ đóng/mở van, cho phép hoặc ngăn chặn lưu chất đi qua van. Ngoài ra, thiết bị còn được dùng để điều tiết lưu lượng dòng chảy.

Bộ điều khiển khí nén được phân thành 2 loại chính là: Bộ chuyển động khí nén tác động đơn và bộ điều khiển khí nén tác động kép.

Thông số kỹ thuật

• Van bướm DN50

– Kích cỡ: DN50

– Vật liệu van: gang, inox, nhựa

– Môi trường sử dụng: nước, khí, ga, xăng, dầu.

– Tiêu chuẩn: Class300, 150LB300, PN16.

– Hãng sản xuất: Haitima, Kosa, Alohan

– Xuất sứ: Đài Loan, Hàn Quốc.

• Bộ điều khiển khí nén

• Vật liệu: Hợp kim nhôm
• Bộ khí nén: tác động đơn và tác động đôi
• Áp lực khí nén: 10bar
• Thời gian đóng mở van: 2 – 4 giây
• Momen xoắn: 97N.m(88in.lbs) to 4,122Nm (37,763in.lbs)
• Nhiệt độ: max 80 độ C
• Tiêu chuẩn: IP68
• Hãng sản xuất: Kosa plus, Haitima, Theoborn
• Xuất xứ: Hàn Quốc, Đài Loan

Tham khảo thêm: van bướm điều khiển khí nén DN65

Khả năng hoạt động van bướm điều khiển khí nén DN50

Van bướm điều khiển khí nén phi 60 có thể hoạt động thông qua một van điện từ đóng mở khí nén với dạng tác động đơn hoặc tác động kép. Hoặc có thể nhờ hệ thống dẫn động khí nén, áp lực của khí nén khiến piston dịch chuyển, thông qua hệ thống bánh răng cung cấp lực momen xoắn làm xoay trục van, dẫn động bi van xoay một góc 90 độ tương đương với trạng thái đóng/mở van.

Nêu một số đặc điểm nổi bật khác

– Lưu lượng đi qua đường ống luôn đảm bảo.

– Tự động ống hoàn toàn, thay thế hoàn toàn sức người.

– Lắp đặt dễ dàng hơn do thiết kế kết nối mặt bích.

– Quá trình thay thế và bảo dưỡng đơn giản.

– Không xảy ra tình trạng chập cháy nên có độ an toàn cao.

– Sử dụng cho các môi trường khác nhau.

Tại sao nên mua van bướm điều khiển khí nén DN50 tại Tuấn Hưng Phát?

Hiện tại, công ty TNHH ™ Tuấn Hưng Phát chúng tôi là đơn vị chuyên cung cấp các loại van công nghiệp, thiết bị vật tư uy tín trên thị trường Việt Nam, trong đó có dòng van bướm khí nén DN50.

Mỗi sản phẩm van bướm khí nén DN50 do Tuấn Hưng Phát cung cấp đều đảm bảo về chất lượng chính hãng, uy tín tuyệt đối. Với chế độ bảo hành lên tới 24 tháng, chính sách 1 đổi 1 nếu có lỗi do nhà máy sản xuất, được cung cấp đầy đủ các loại giấy tờ, cấp phép đầy đủ chứng chỉ CO~CQ, chúng tôi tự tin làm hài lòng tất cả khách hàng.

Ngoài ra chúng tôi còn cung cấp các thông tin về sản phẩm như : Hình ảnh, bảng báo giá, thông số kỹ thuật, bản vẽ, catalogue… Hãy liên hệ trực tiếp với chúng tôi để được tư vấn, hỗ trợ lắp đặt sản phẩm van bướm điều khiển khí nén DN50 và báo giá chi tiết. Đội ngũ nhân viên tư vấn của chúng tôi sẽ hỗ trợ khách hàng lựa chọn sản phẩm phù hợp nhất với nhu cầu thực tiễn. Tuấn Hưng Phát rất mong được hợp tác và phục vụ quý khách.
