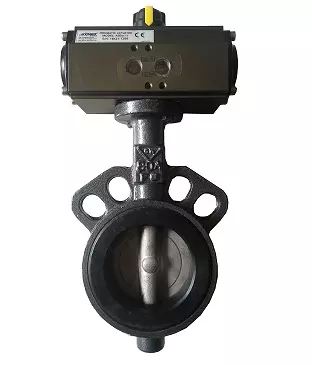

Van bướm điều khiển khí nén DN80

Định nghĩa van điều khiển khí nén Dn80

Van bướm điều khiển khí nén Dn80 là dòng van sử dụng để đóng mở đường ống và có đường kính là Dn80. Van có bộ phận điều chỉnh dòng chảy hình dạng mặt phẳng, thường là một tấm kim loại gắn liền, có khả năng xoay 90 độ trong phạm vi vòng làm kín. Điều chỉnh mức độ vật chất đi qua, tỉ lệ của dòng chảy bằng cách thay đổi góc quay của tấm kim loại. Dòng chảy đi qua van mạnh nhất khi tấm kim loại nằm song song dòng chảy. Khi van mở, dòng chảy đi qua có hiện tượng sụt áp, tạo xoáy rất nhỏ. Van bướm giống van bi đóng mở nhanh chóng.

Van bướm điều khiển khí nén DN80 vật liệu inox,gang lắp bích, hàng có sẵn do cty Tuấn Hưng Phát cung cấp đạt tiêu chuẩn ISO 9001: 2000,chuẩn DIN, BS, JIS.

Van bướm khí nén Dn80 là một loại van sử dụng để điều tiết dòng chảy có đường kính lớn, sử dụng đĩa van có dạng đĩa là cánh để đóng mở van. Van bướm cũng có cơ chế hoạt động như một van bi, và đĩa van được đặt ở trung tâm của đường ống. Đĩa có một thanh trục đi qua, được kết nối với một thiết bị truyền động bên ngoài van, khi xoay đĩa song song hoặc vuông góc với dòng chảy.

Thông số kỹ thuật

• Van bướm cơ

– Kích cỡ: DN80

– Vật liệu van: gang, inox, nhựa

– Môi trường sử dụng: nước, khí, ga, xăng, dầu.

– Tiêu chuẩn: Class300, 150LB300, PN16.

– Hãng sản xuất: Haitima, Kosaplus

– Xuất sứ: Đài Loan, Hàn Quốc.

• Bộ điều khiển khí nén

– Vật liệu: hợp kim nhôm

– Bộ khí nén: tác động đơn và tác động đôi

– Áp lực khí nén: 10bar

– Thời gian đóng mở van: 2 – 4 giây

– Momen xoắn: 97N.m(88in.lbs) to 4,122Nm (37,763in.lbs)

– Nhiệt độ: max 80 độ C

– Tiêu chuẩn: IP68

– Hãng sản xuất: kosaplus, Haitima, Theoborn

– Xuất xứ: Hàn Quốc, Đài Loan

Mô tả sản phẩm van bướm điều khiển khí nén DN80

Thiết kế cơ bản

Van bướm điều khiển bằng khí nén có thiết kế khá đơn giản. Về cơ bản, van bướm khí nén DN80 bao gồm 2 bộ phận chính:

• Van bướm cơ

Thân van bướm cơ được chế tạo từ các chất liệu cao cấp như inox, gang…Mỗi chất liệu sẽ phù hợp với môi trường riêng. Gioăng làm kín làm từ chất liệu cao su EPDM hoặc PTFE đảm bảo độ kín cao, chống rò rỉ lưu chất ra bên ngoài. Thân van kết nối với đường ống bằng kiểu lắp bích nên đảm bảo chắc chắn.

• Bộ truyền động khí nén

Thiết kế vỏ ngoài bằng chất liệu hợp kim nhôm nguyên khối chống va đập, chịu bền và chịu lực rất tốt. Tiêu chuẩn kháng nước, kháng bụi đạt IP67, IP68 tùy theo từng thương hiệu nên có thể được lắp đặt bên ngoài trời. Bộ điều khiển khí nén sử dụng áp lực khí nén 0 – 8 bar với thời gian vận hành nhanh chóng, thuận tiện và đảm bảo an toàn. Tuy nhiên khi sử dụng cần lắp đặt và thiết kế thêm hệ thống dẫn khí nén.

Khả năng hoạt động và làm việc

Van bướm điều khiển khí nén phi 89 là dòng van điều khiển đóng/mở hoặc điều tiết lưu lượng bằng khí nén của bộ truyền động khí nén tạo ra.

Khí nén được cung cấp từ máy nén khí, sau đó phân chia vào bộ điều khiển (xilanh kép) nhờ vào van điện từ. Áp lực của khí nén giúp xy lanh xoay quanh trục van theo 1 góc 90 độ. Từ đó, trục điều khiển kết nối trực tiếp với trục van bướm và cánh van xoay theo 1 góc 90 độ. Quá trình này giúp van chuyển từ trạng thái đóng sang trạng thái mở và ngược lại.

Nêu một số đặc điểm nổi bật khác

– Phân thân van cơ được chế tạo từ các chất liệu khác nhau nên có khả năng thích ứng với đa dạng môi trường làm việc.

– Động cơ khí nén chế tạo theo tiêu chuẩn kháng bụi, nước IP67. Phù hợp lắp đặt cho các môi trường làm việc xung quanh có tính chất bụi hoặc ẩm ướt.

– Bộ điều khiển khí nén có khả năng tạo ra momen xoắn lớn giúp điều khiển van hoạt động đóng mở đơn giản và hiệu quả.

Tham khảo: van bướm điều khiển khí nén DN100

Tại sao nên mua van bướm điều khiển khí nén DN80 tại Tuấn Hưng Phát?

Hiện nay Tuấn Hưng Phát chúng tôi đang là đơn vị cung cấp các thiết bị van công nghiệp hàng đầu tại Việt Nam, trong đó có sản phẩm van bướm điều khiển khí nén DN80. Chúng tôi luôn có đầy đủ các sản phẩm với nhiều chủng loại khác nhau giúp người dùng có nhiều sự lựa chọn. Với đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi cam kết với khách hàng:

– Tư vấn đúng kỹ thuật sản phẩm.

– Chọn sản phẩm phù hợp, giúp tối ưu sử dụng, tiết kiệm chi phí, an toàn sử dụng.

– Hỗ trợ báo giá nhanh theo nhiều hình thức khác nhau như báo miệng qua điện thoại, báo giá văn bản

– Hỗ trợ tài liệu, catalogue về sản phẩm cho khách hàng.

– Chính sách hỗ trợ vận chuyển hàng đến tận công trình.

– Nhiều hình thức thanh toán linh động

– Chuyển hàng nhanh để kịp tiến độ thi công, lắp đặt
