Van bướm DN50

 I. Sơ lược về van bướm

Khái niệm van bướm

Van bướm hay còn có tên gọi khác là van cánh bướm. Sở dĩ nó được đặt tên như vậy là bởi nó có cấu tạo đĩa van giống hình cánh bướm. Được sử dụng trong các hệ thống với mục đích điều tiết dòng chảy của lưu chất

Tại sao người ta lại thường sử dụng van bướm?

Thực tế là khi dùng cho những đường ống lớn từ DN50 trở lên là người ta thường nghĩ tới giải pháp van bướm bởi van bướm có tính hiệu quả cao về mặt tiết kiểm chi phí, nó tiết kiệm chi phí hơn rất nhiều so với van bi và van cầu. Tuy nhiên, ở những đường ống lớn từ DN200 trở lên tới DN2000 thì thực sự hiệu quả bởi chí phí rẻ khi sử dụng van bướm.

Về cấu tạo của van bướm: Van bướm là một loại van sử dụng để điều tiết dòng chảy có đường kính lớn, sử dụng đĩa van có dạng đĩa là cánh để đóng mở van. Van bướm cũng có cơ chế hoạt động như một van bi, và đĩa van được đặt ở trung tâm của đường ống. Đĩa có một thanh trục đi qua, được kết nối với một thiết bị truyền động bên ngoài van, khi xoay đĩa song song hoặc vuông góc với dòng chảy.

Hình ảnh mô tả van bướm

II. Thông số kĩ thuật chung của van bướm dn50

Loại van: Van bướm tay gạt, tay quay, van bướm tín hiệu điện
– Kích cỡ: DN50
– Vật liệu: Gang, Thép, Inox, nhựa
– Đệm van: Caosu EPDM, Teflon, Viton
– Kiểu lắp: Kết nối với đường ống bằng hai mặt bích
– Kiểu hoạt động: gạt tay, tay quay hoặc sử dụng tín hiệu điện
– Áp lực: PN10, PN16, PN25
– Dãi nhiệt độ: -20 đến 200 độ C
– Môi trường làm việc: Nước, nước thải, hóa chất, dầu khí

– Hãng sản xuất: SAMWOO, ARV, AUT, MEJI

– Xuất xứ: Hàn Quốc, Malaysia, Trung Quốc
– Tình trạng hàng: Luôn có sẵn, mới 100%
– Chế độ bảo hành: 12 tháng

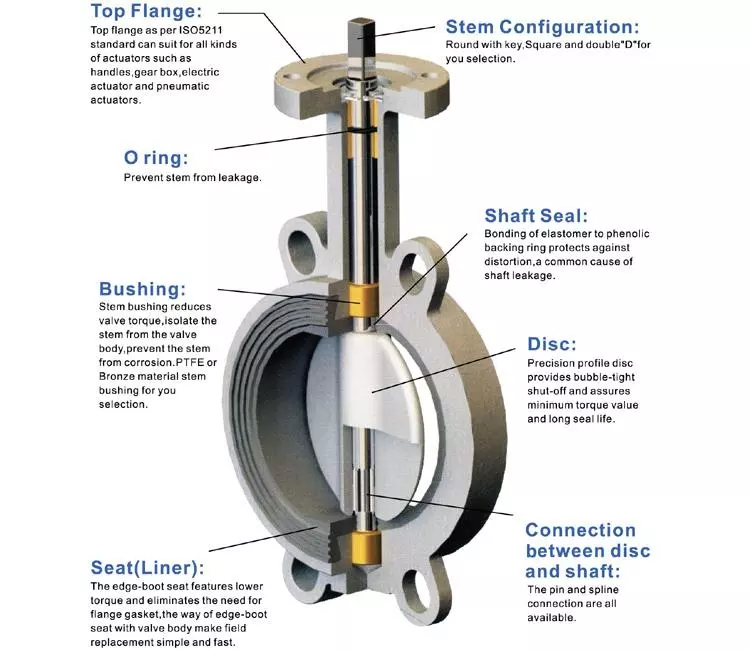

III. Cấu tạo của van bướm Hàn Quốc

Van bướm có cấu tạo gồm 5 bộ phận chính:

– Thân van: là toàn bộ phần bên ngoài bao bọc van.

– Cánh van(hay còn gọi là đĩa van), bộ phận chính điều tiết dòng chảy

– Trục van: Phần giúp cố định cánh van quay ở chu kì nhất định và liên kết với phần điều khiển

– Gioăng đệm làm kín van: Giúp sản phẩm hoàn hảo hơn, không cho phép dòng lưu chất rò rỉ qua van

– Phần điều khiển: Tay gạt, tay quay hoặc có thể gắn với bộ điều khiển tự động như bộ điều khiển điện, bộ điều khiển khí nén

IV. Nguyên lí hoạt động của van bướm

 Van bướm hoạt động theo dạng đóng/mở đơn thuần bằng cơ. Khi trục van được tác động một lực nhất định nó sẽ làm cánh van xoay và mở dần theo góc độ từ 0-90 độ. Để rõ hơn mời các bạn xem video dưới đây:

V. Một số dòng van bướm DN50 hiện nay công ty chúng tôi đang cung cấp

Tuấn Hưng Phát Valve hiện đang nhập khẩu trực tiếp và phân phối chính hãng các sản phẩm van bướm DN50 từ các thương hiệu Hàn Quốc, Đài Loan, Thổ Nhĩ Kỳ,…

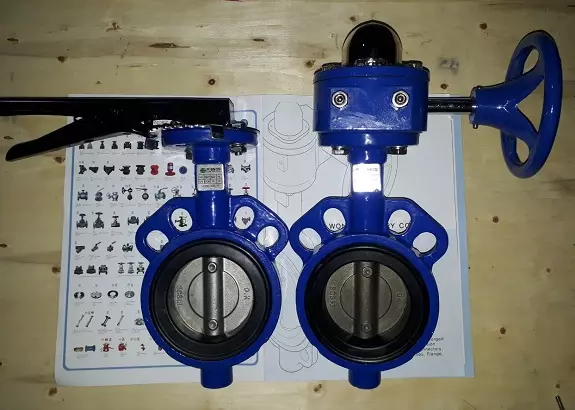

1. Van bướm tay gạt DN50 và tay quay DN50 Wonil xuất xứ Hàn Quốc

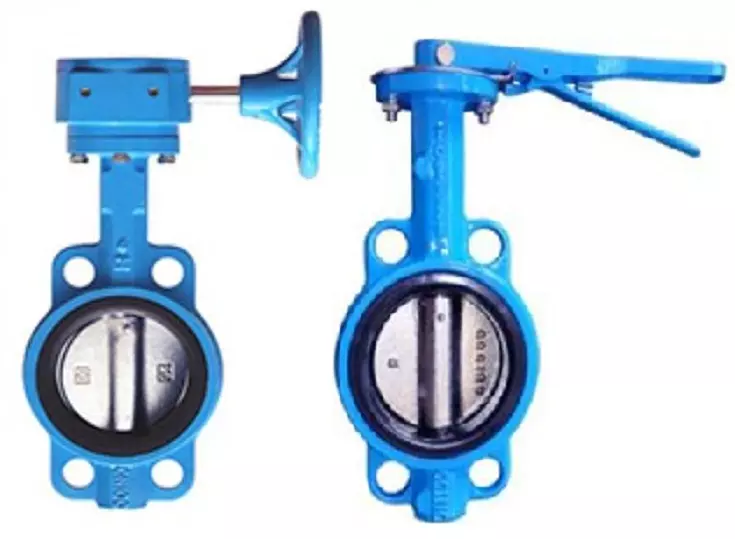

2. Van bướm tay quay và tay gạt DN50 ARV xuất xứ Malaysia

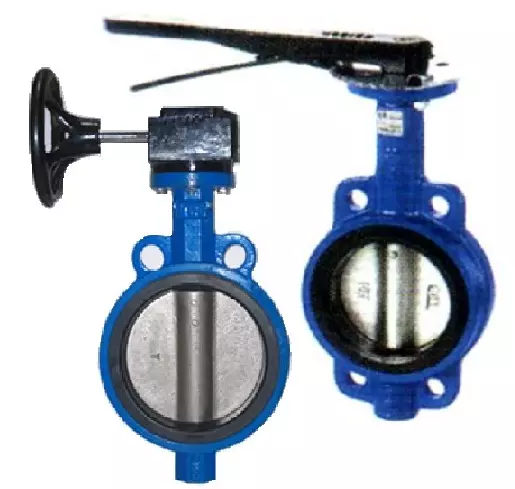

3. Van bướm tay gạt và tay quay DN50 AUT xuất Xứ Malaysia

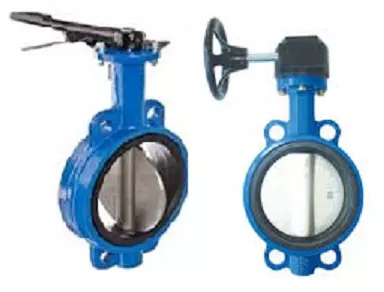

4. Van bướm tay gạt và tay quay DN50 Trung Quốc

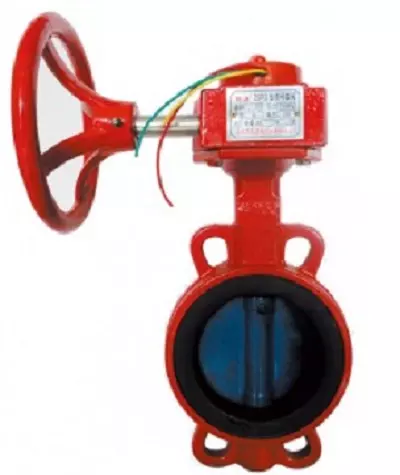

5. Van bướm tín hiệu điện DN50

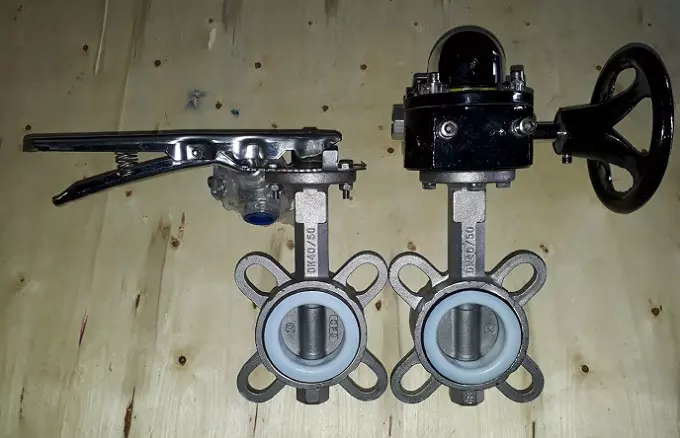

6. Van bướm inox tay gạt và tay quay DN50

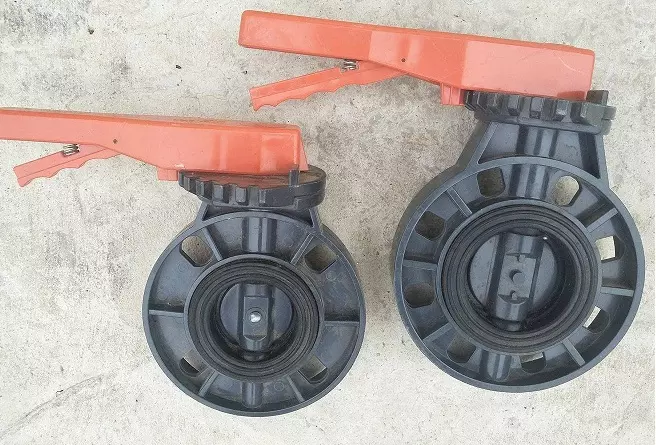

7. Van bướm nhựa tay gạt và tay quay DN50

5. Ngoài ra còn có các dòng van bướm điều khiển tự động

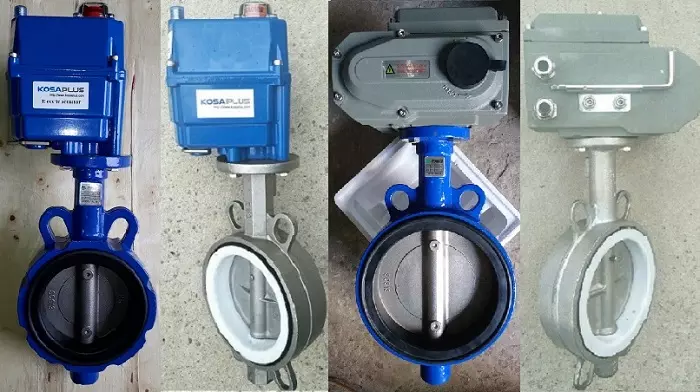

• Van bướm điều khiển điện DN50 hãng Kosaplus- Haitima

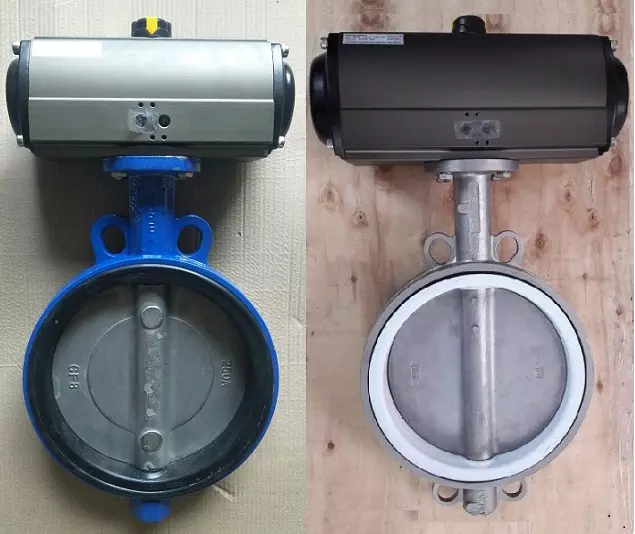

• Van bướm điều khiển khí nén DN50 hãng Kosaplus- Haitima

>>> Có thể bạn quan tâm: Van bướm DN65

Tuấn Hưng Phát là nhà cung cấp phân phối van công nghiệp hàng đầu tại Việt Nam, kho hàng lớn với đầy đủ các sản phẩm: van bi, van bướm,van điện từ, van giảm áp, van an toàn, van một chiều, van cổng, van cầu, bẫy hơi, lọc y, van điều khiển điện, van điều khiển khí nén…  luôn có sẵn. Bạn đang có nhu cầu tìm mua loại van này vui lòng liên hệ theo thông tin dưới đây.
