Van bướm tác động khí nén tuyến tính

Van bướm tác động khí nén tuyến tính đóng mở theo góc, van điều tiết tín hiệu 4-20mA, hãng Haitima Đài Loan và Kosaplus Hàn Quốc. Giao hàng miễn phí toàn quốc. Tuấn Hưng Phát phân phối độc quyền van bướm điều khiển khí nén chính hãng.

1. Đặc điểm của van bướm tác động khí nén tuyến tính đóng mở theo góc

Van đóng mở điều tiết theo góc được sử dụng để kiểm soát dòng chảy trong hệ thống. Cấu tạo cơ bản bao gồm 3 bộ phận chính: van bướm, bộ điều khiển khí nén và bộ điều khiển tuyến tính.

Thân van bướm

Van bướm có dạng cánh bướm có trục dọc thân van, khi đĩa van song song với dòng lưu lượng thì van mở hoàn toàn và ngược lại khi cánh van vuông góc với dòng lưu lượng dòng chảy thì van được khóa hoàn toàn.

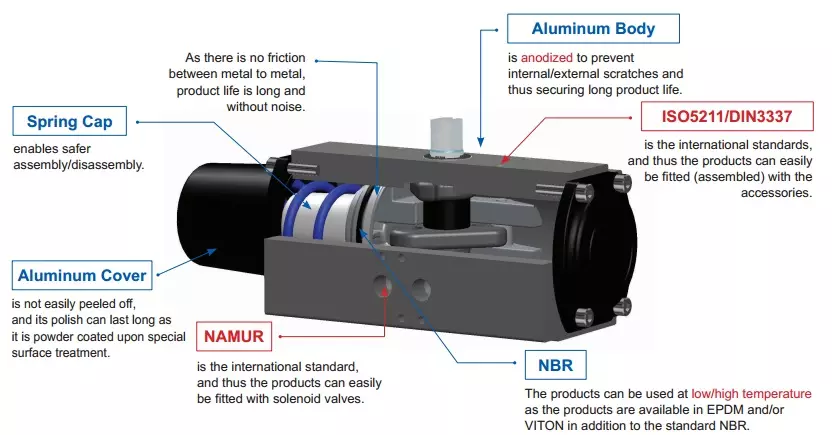

Bộ tác động khí nén – Pnuematic actutor

:

Bộ tác động khí nén là bộ phận tác động trực tiếp đến van bướm giúp cho trục van bướm xoay theo góc đóng mở van. Bộ tác động khí này có 2 dạng là tác động đơn và tác động kép.

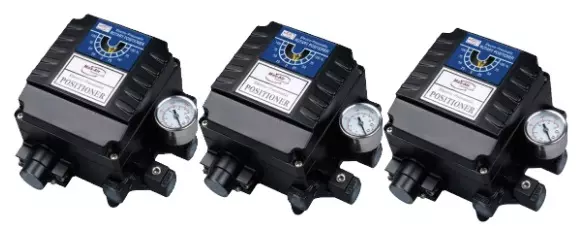

Bộ định vị điều khiển tuyến tính – Positionner

Bộ định vị điều khiển tuyến tính có nhiệm vụ điều tiết lưu lượng khí nén đến thiết bị truyền động và tạo ra góc mở khác nhau theo yêu cầu cài đặt. Bộ định vị tuyến tính nhận tín hiệu điều khiển tuyến tính 4-20mA từ 1 thiết bị cảm biến có thể là cảm biến nhiệt độ, cảm biến áp suất, cảm biến lưu lượng. Từ đó nhận lệnh và điều tiết số lượng khí nén vào buồng chứa khí nén của bộ Pneumatic.

Xem thêm: van bướm nhựa điều khiển khí nén

2. Thông số kỹ thuật van bướm tác động khí nén tuyến tính

– Hãng và xuất xứ: Van bướm SW- Wonil- YDK Hàn Quốc

Bộ tác động khí nén(Pnuematic actutor) Haitima Đài Loan và Kosaplus Hàn Quốc

Bộ định vị điều khiển tuyến tính(Positionner) Kosaplus Hàn Quốc

– Model: Van bướm WSBL-16

Bộ tác động khí nén(Pnuematic actutor) Haitima Đài Loan HTD052, HTD063, HTD075, HTD092, HTD105, HTD125, HTD125, HTD140, HTD160, HTD190 và Kosaplus Hàn Quốc AD50, AD65, AD80, AD100, AD125, AD140, AD160(tác động kép) và AS50, AS65, AS80, AS100(tác động đơn)

Bộ định vị điều khiển tuyến tính(Positionner) YT1000

– Kiểu đóng mở: tuyến tính, đóng mở theo góc, điều tiết

– Tín hiệu điều khiển tuyến tính: 4-20mA

– Thân van: gang dẻo, inox304 – 316, nhựa UPVC – PVC

– Trục van và cánh van: inox 304-316

– Gioăng làm kín: cao su EPDM hoặc teflon PTFE

– Kiểu kết nối: Wafe đa tieu chuẩn hoặc lắp bích BS-JIS-ANSI

– Áp lực làm việc: PN10, PN16, PN25

– Nhiệt độ làm việc: max80 độ, max 150 độ, max 180 độ

– Môi trường làm việc: nước, khí, hơi, hóa chất

– Bảo hành 12 tháng, đổi mới nếu lỗi của nhà sản xuất

Xem thêm: Van bướm gang điều khiển bằng khí nén

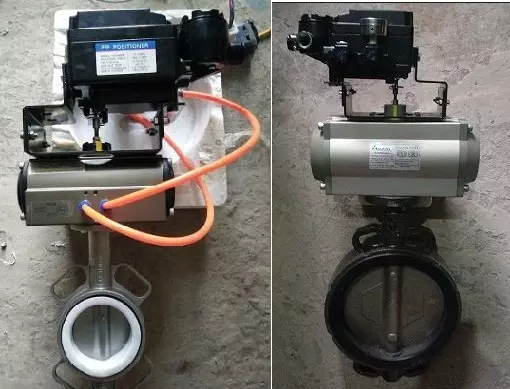

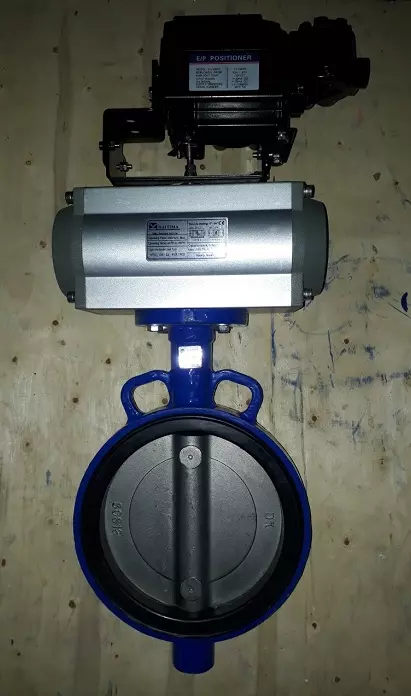

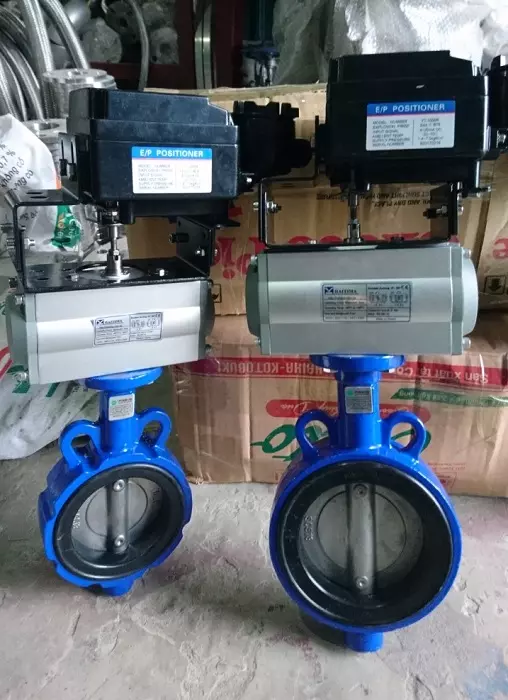

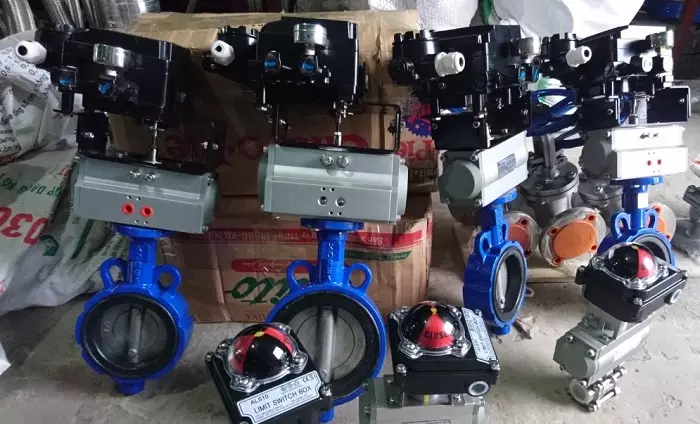

3. Một số hình ảnh van bướm tác động khí nén tuyến tính cao cấp

Công ty Tuấn Hưng Phát độc quyền van cơ hãng Wonil Hàn Quốc với vật liệu gang cầu, gang dẻo và inox tiêu chuẩn kết nối JIS10K. Kho bãi rộng lớn chúng tôi lưu trữ số lượng lớn đa chủng loại van: van bướm, van cổng, van bi, van một chiều lá lật, một chiều cánh bướm, rọ bơm, khớp nối mềm, y lọc, van báo động, van xả tràn.
