Van cầu

Mô tả sản phẩm
Vật liệu chế tạo van cầu: Gang, thép, inox, đồng, nhựa
Kích cỡ van: DN15 – DN900 ..
Kết nối: Nối ren / Nối mặt bích
Tiêu chuẩn: JIS 10K, BS PN16, DIN PN16, ANSI #150LB
Áp lực hoạt động: 10bar, 16bar
Nhiệt độ hoạt động: 120 độ C
Xuất xứ: Trung Quốc, Hàn Quốc, Malaysia, Thổ Nhĩ Kỳ.
Hãng sản xuất: Wonil, Ari, Soy

Bảo hành: 12 tháng

Mã sản phẩm vclg

Hotline: 0865.91.59.68

CHÚNG TÔI CAM KẾT
  • Sản phẩm chính hãng, chất lượng vượt trội
  • Bảo hành 24/7 nhanh chóng, chuyên nghiệp
  • Vận chuyển toàn quốc giao hàng không quá 3 ngày
  • 100% khách hàng hài lòng
HỖ TRỢ TRỰC TUYẾN
Mô tả

Van cầu và van hơi chữ ngã, vật liệu gang, thép, inox, đồng, do công ty Tuấn Hưng Phát nhập khẩu trực tiếp giá rẻ, hàng chính hãng đầu đủ giấy tờ. LH : 0865915968 Công ty TNHH TM Tuấn Hưng Phát trực tiếp nhập khẩu van cầu gang van cầu inox đầy đủ size có sẵn hàng số lượng lớn.

1 Van cầu là gì.? Tên gọi khác của van cầu.

Globe valve Van cầu là dòng van công nghiệp dùng để đóng mở điều chỉnh dòng chảy lưu chất khi qua van. Van cầu có bộ phận điều chỉnh dòng chảy kiểu hình dạng nút, dòng chảy của vật chất khi đi qua van bị đổi hướng. Sự đổi hướng của dòng chảy khiến hiện tượng sụt áp, xoáy giảm nhiều nhưng năng lượng sử dụng để đổi hướng dòng chảy lớn. Phần đáy của cửa van cầu thường nằm song song với hướng dòng chảy.

Van cầu hơi là dạng van được kết nối với nhiều đường ống hệ thống hơi nóng hệ thống khí nén hoặc các đường ống dẫn dầu để thực hiện quy trình đống mở điều chỉnh dòng lưu chất với nhiệt độ nóng cao hoặc áp suất cao. Cấu tạo vận hành nhẹ nhàng đóng kín khít nên van chữ ngã được sử dụng rất nhiều trong các hệ thống lò hơi hệ thống khai thác chế biến sản xuất tại việt nam.

Van cầu còn được gọi với nhiều tên khác nhau như:

  • Van cầu hơi
  • Van cầu chữ ngã
  • Van cầu yên ngựa
  • Van cầu inox
  • Van cầu gang
  • Van cầu thép
  • Van cầu đồng
Van cầu hơi

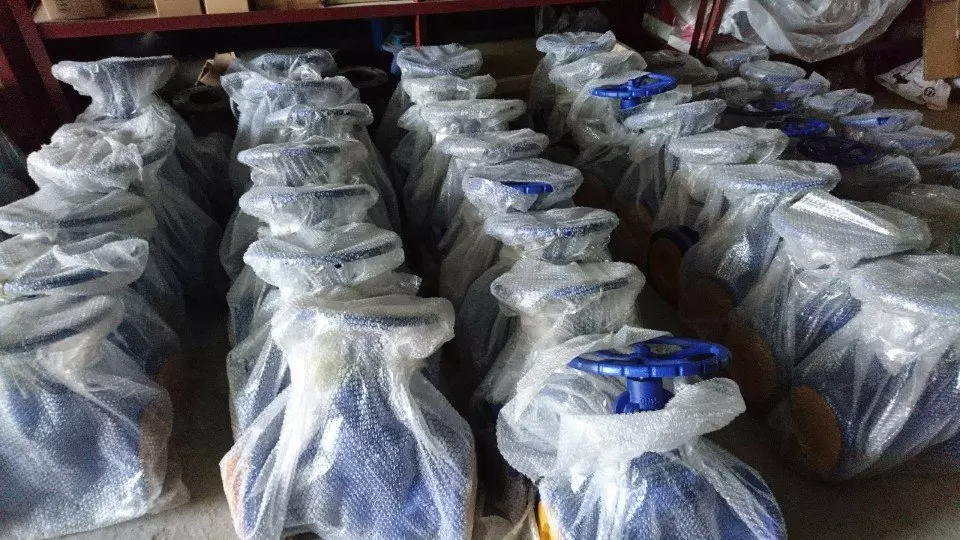

Van cầu

2. Van Cầu Có Cấu Tạo Những Gì.?

>>> Van có cấu tạo cũng đơn giản bao gồm các bộ phận dưới đây

* Nắp van là phần được kết nối với thân van ở phía trên thông ren hay bu lông. Nắp van là một bộ phận hết sức quan trọng, nó ngăn không cho dòng chảy chảy ngược lên trên và gia tăng sự vững chắc cho van. Thông thường nắp van được làm từ vật liệu giống thân van.

* Thân van đóng vai trò như một đầu nối từ bộ truyền động vào bên trong van và truyền lực truyền động này. Thân có độ nhẵn được bao quanh bởi vật liệu đóng gói để ngăn vật liệu rò rỉ ra khỏi van. Thân được làm bằng những vật liệu tốt để chịu được áp lực và nhiệt độ cao.

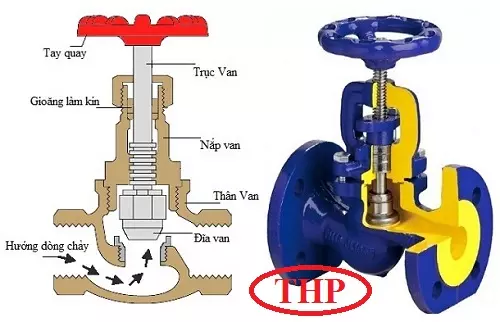

Cấu tạo van cầu

* Đĩa van  là một bộ phận trực tiếp đóng mở van, được kết nối với trục van. Khi tay quay chuyển động sẽ tạo ra trạng thái nâng hạ trong việc đóng mở cửa van để điều tiết dòng chảy. Đĩa van thường được làm từ hợp kim có thể chống lại sự ăn mòn cao.

* Trục van là một thanh kim loại  được dùng để kết nối với đĩa van và tay quay. Trục van được làm kín bằng một gioăng làm kín có tác dụng ngăn không cho chất lỏng rò rỉ ra bên ngoài. Trục van thường được chế tạo từ hợp kim cứng có thể chịu lực và độ bền cao.

* Gioăng được dùng để làm kín các bộ phận của van cầu và ngăn không cho chất lỏng rò rỉ ra bên ngoài. Gioăng thường được làm từ các vật liệu mềm chịu đựng được nhiệt độ cao và áp suất lớn.

>>> Video cấu tạo và nguyên lý hoạt động của van.

Xem trên video chúng ta cũng thấy được van cầu hoạt động cơ chế của tay quay vô lăng: Khi xoay góc 90 độ trục van và đĩa van hạ xuống hoặc nâng lên hiện tượng đóng mở xảy ra tại của van.

Nữa trên và dưới trong thân được ngăn cách bởi một vách ngăn, vách ngăn có lỗ tròn là nơi lưu chất đi qua, phía trên vách là một đĩa nêm chống giống như nút ấn để đóng mở van.

Đĩa van được kết nối với trục vít và trục viết được kết nối với tay quay như vậy khí quay vô lăng sẽ nâng hoặc hạ trục vít đồng thời đĩa van nâng hoặc hạ đó là quá trình mở đóng van.

3. Ứng dụng van hơi chữ ngã trong các hệ thống.

Với thiết kế van hơi chữ ngã chịu được áp lực suất và nhiệt độ cao độ kín khít nên van cầu được ứng dụng rất phổ biến vào các hệ thống lò hơi nóng, hệ thống khí nén áp lực cao, sưởng công nghiệp tự động hóa hay ngay cả ứng dụng tự động trong hệ HVAC, hệ thống  nước làm mát, nơi lưu lượng cần được điều chỉnh, nhà máy xăng dầu nhiên liệu thực phẩm, hóa học và nhiều hệ thống công nghiệp khác.

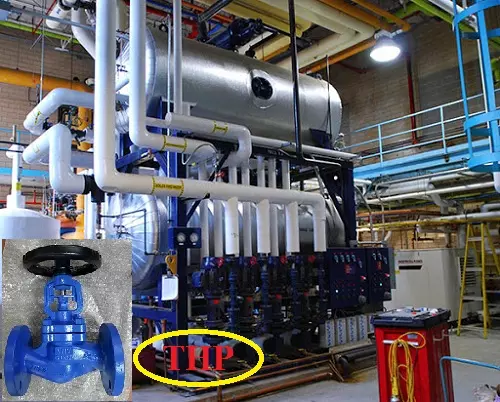

Ứng dụng van cầu

Hình ảnh van cầu của Tuấn Hưng Phát lắp ở hệ thống lò hơi khí nén áp cao

4. Các loại van cầu hơi, van hơi chữ ngã trên thị trường giá tốt.

Trên thị trường hiện nay có rất nhiều dong van cầu với hình dạng và chất liệu khác nhau, sau đây mình sẻ điểm qua một vài dòng thông dụng nhé.

* Van Cầu Nối Bích

Với dạng van cầu nối bích thì van được sử dụng nhiều hơn các đường ống lớn bởi tính lắp đặt bằng các lỗ bu lông nên dễ dàng hơn các dạng nôí ren. Khi lắp đặt van cầu nối bích chúng ta chỉ cần định vị van nằm thẳng song song với đường ống sau đó sỏ các con bu lông qua các lỗ và xít e cu lại song, để tăng thêm độ kín khít cho van cầu thì chúng ta có thể lắp chèn thêm gioăng ở hai đầu mặt bích.

Thông số cơ bản van cầu nối bích

  • Kích cỡ van: DN50 – DN500..
  • Vật liệu chế tạo: Gang, gang cầu, gang dẻo, thép, inox
  • Kiểu lắp mặt bích
  • Tiêu chuẩn mặt bích: DIN, BS
  • Áp lực làm việc PN16, PN25, PN40
  • Nhiệt độ làm việc: 0 ~ 400 độ C
  • Môi trường sử dụng: Hơi nóng, khí nén, dầu, gas

* Van cầu hơi ren

Van hơi ren lại được sử dụng nhiều hơn ở các đường ống nhỏ, dạng lắp ren chúng ta có thể dễ dàng xoáy vào với các đường ren ống, nhưng nhược điểm của van cầu ren là chịu được áp suất thấp hơn và kích thước cũng giới hạn hơn dạng van cầu nối bích.

Thông số

  • Kích cỡ: 1/2” đến 2” tương ứng DN15 – DN50
  • Áp suất: – 10 ~ 200 độ C
  • Kết nối: Nối ren
  • Chất liệu: inox hoặc đồng
  • Ứng dụng: nước, khí, dầu, hơi nóng, hóa chất

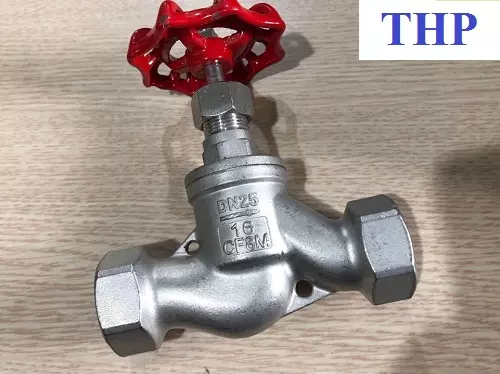

Van Cầu Nối Ren

* Van cầu thép mặt bích

Tất cả các dòng van hơi thép đang có trên hiện trường hiện nay thì van cầu thép là loại van chịu được áp suất và nhiệt độ cao nhất, bởi thân van được đúc hoàn toàn bằng chất liệu thép chịu được áp từ 10 bar tới 25 bar nhiệt độ 450 độ C kích cỡ cũng đa dạng từ DN15 tời DN300… Kết nối dạng nối bích nên độ kín khít rất cao.

* Van hơi gang tiêu chuẩn đức

Van hơi gang tiêu chuẩn đức được thiết kế từ vật liệu gang dẻo, lắp bích tiêu chuẩn DIN, BS, với chất liệu  bằng gang nên thân van khoong chịu áp được áp cao như dạng van thép, áp thông dụng ở 16 bar và nhiệt ở 220 độ.

* Van cầu đồng

Hiện nay trên thị trường việt nam có dòng van cầu đồng thương hiệu MIHA Minh Hòa cũng đang là một sản phẩm được đánh giá khá tốt trong phân khúc tầm giá bởi các tính năng nó mang lại cũng không thua kém gì các dòng van thái hay van nhật.

* Van cầu inox hơi, khí, dầu

Được làm bằng chất liệu inox để sử dụng cho các môi trường lưu chất có hóa chất có độ ăn mòn cũng vì vậy nên giá thành của dòng này luôn cao hơn các dòng khác.

Van cầu

5. Báo giá van cầu và bán van cầu giá tốt nhất hiện nay.

Tuấn Hưng Phát là nhà cung cấp phân phối van công nghiệp hàng đầu tại Việt Nam, kho hàng lớn với đầy đủ các sản phẩm: Van cầu, van bi, van bướm, van điện từ, van một chiều, van cổng, van giảm áp, bẫy hơi, lọc y, khớp nối, van điều khiển điện, van điều khiển khí nén…  luôn có sẵn. Bạn đang có nhu cầu tìm mua loại van này vui lòng liên hệ theo thông tin dưới đây.

Xem nhiều hơn các dạng van cầu có trong các hệ thống hiện nay tại đường link này: Van cầu hơi nhập khẩu

Đánh giá (1)

ĐÁNH GIÁ SẢN PHẨM

Thêm đánh giá “Van cầu”

  1. Trịnh Dũng

    Báo cho mình loại van cầu hơi thép DN150 nhé
