Y xiên khí nén DN20 – Van góc khí nén DN20

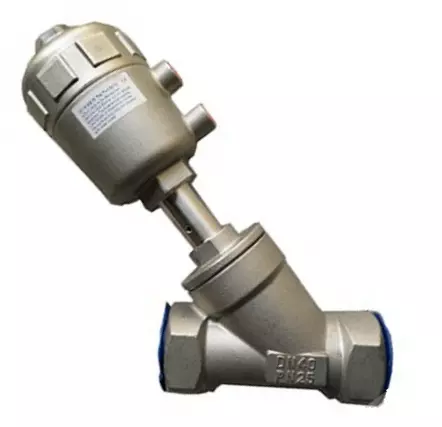

Hình ảnh Y Xiên Khí nén DN20 (Van góc)

Định nghĩa Y xiên khí nén (van góc)

Tên gọi khác:

– Y xiên

– Van góc khí nén

– Van góc điều khiển khí nén

 Y xiên khí nén hay còn gọi là van góc điều khiển khí nén, là dòng van góc điều khiển khí nén góc xiên nhỏ hơn 90độ C , van được đóng mở bằng khí nén thông qua bộ phận chuyển động với pitong và lực nén của lò xo.Khi lắp đảo chiều van góc khí nén có thể loại bỏ hiện tượng búa nước trong hệ thống đường ống.

Y xiên khí nén DN20 là thiết bị xử lý khí nén được thiết kế để loại bỏ hơi nước, dầu và bụi bẩn, bảo vệ các thiết bị khí nén khỏi hư hỏng. Với kích thước DN20, tương đương đường kính ống phi 27mm, thiết bị này phù hợp cho các hệ thống khí nén vừa và nhỏ. Y xiên khí nén DN20 hoạt động dựa trên nguyên lý tách nước và dầu, đồng thời lọc bụi bẩn, đảm bảo khí nén sạch và khô trước khi đến các thiết bị khí nén. Thiết bị này thường được sử dụng trong các hệ thống khí nén công nghiệp, tự động hóa và các ứng dụng sử dụng khí nén khác.

Hình ảnh thực tế Van góc khí nén- Y xiên khí nén

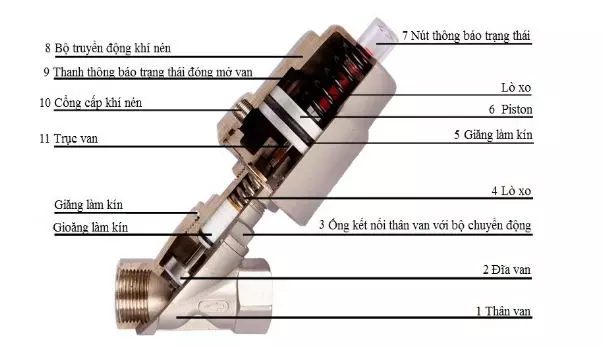

Cấu tạo của Y xiên khí nén (Van góc khí nén)

 Chú thích:

    1. Thân van: là nơi chịu áp lực chính và là nơi gắn liên kết các bộ phận của van thường được chế tạo bằng inox 304-306

    2. Đĩa van: là bộ phận trực tiếp đống mở van được chế tạo bằng hợp kim chịu ăn mòn tốt

    3. Ống liên kết thân van với bộ chuyển động: được làm cùng vật liệu inox 304-316

    4. Lò xo: tạo lực nén lên đĩa van giúp van luôn trong trạng thái đóng nếu chưa cung cấp khí cho bộ chuyển động. Được chế tạo từ hợp kim chịu lực và có tính đàn hồi cao.

    5. Gioăng làm kín: có nhiệm vụ làm kín các bộ phận chi tiết của van không cho lưu chất rò rỉ ra bên ngoài, được chế tạo bằng vật liệu mềm chịu lực, chịu nhiệt cao như Teflon..

    6. Pittong: là bộ phận gián tiếp đóng mở của van, được chế tạo bằng hợp kim chống ăn mòn cao, có gioăng làm kín.

    7. Nút thông báo vào trạng thái đóng mở của van: được đặt ở đỉnh van, chế tạo bằng nhựa trong suốt.

    8. Bộ phận chuyển động khí nén

    9. Thanh thông báo trạng thái đóng mở van

    10. Cổng cấp khí nén vào bộ phận chuyển động

    11. Trục van: là thanh kim loại kết nối, chuyền lực từ pittong và lò xo lên đĩa van

Thông số kỹ thuật của Y xiên khí nén DN20- Van góc khí nén DN20

– Kích cỡ: DN20

– Vật liệu: inox

– Kiểu lắp: lắp ren

– Môi trường làm việc: nước, hóa chất, hơi,

– Áp lực làm việc: PN16, PN25

– Nhiệt độ làm việc: -20độ C  đến 180độ C

– Xuất xứ: Đài Loan, Trung Quốc

– Bảo hành 12 tháng

Nguyên lý hoạt động của van góc khí nén – Y xiên khí nén

Van gồm một một thiết bị truyền động, van góc khí nén được điều khiển bằng khí nén , khí nén đi vào xilanh tác động lên pittong nối với trục van làm cho đĩa van mở đóng. Lực nén của lò xo sẽ đưa đĩa van về vị trí ban đầu khi áp lực của khí nén không thắng được lực nén của lò xo. Một chỉ báo sẽ được nhìn thấy trên đỉnh van có nhiệm vụ thông báo trạng thái đóng mở.

Video cấu tạo và nguyên lý hoạt động của Van góc khí nén – Y xiên khí nén

Để tìm hiểu về một thiết bị van góc khí nén tương tự nhưng với kích thước nhỏ hơn, phù hợp cho các đường ống nhỏ và các ứng dụng khí nén công nghiệp và tự động hóa, hãy xem Y xiên | Van góc khí nén DN15.

Nếu bạn cần một thiết bị cho các hệ thống khí nén to hơn với đường kính ống khoảng 34mm, nên lựa chọn Y xiên khí nén DN25. Thiết bị này được thiết kế để xử lý và làm sạch khí nén hiệu quả.

Tuấn hưng phát là một trong nhưng doanh nghiệp hàng đầu trong lĩnh vực cung cấp van công nghiệp với sản phẩm đa dạng: van bướm, van bi, van điện từ, van giảm áp, van một chiều, đồng hồ nước, van cổng, van an toàn,.. hàng hóa luôn có sẵn với đầy đủ hóa đơn chứng từ CO-CQ

Khách hàng có nhu cầu báo giá và mua Van góc điều khiển khí nén DN20-Yxiên khí nén DN20 vui lòng liên hệ:
