Y xiên khí nén DN50-Van góc khí nén DN50

1. Hình ảnh Y Xiên Khí nén (Van góc)

2. Định nghĩa Y xiên khí nén (van góc)

Tên gọi khác:

– Y xiên

– Van góc khí nén

– Van góc điều khiển khí nén

 Y xiên khí nén hay còn gọi là van góc điều khiển khí nén, là dòng van góc điều khiển khí nén góc xiên nhỏ hơn 90độ C , van được đóng mở bằng khí nén thông qua bộ phận chuyển động với pitong và lực nén của lò xo.Khi lắp đảo chiều van góc khí nén có thể loại bỏ hiện tượng búa nước trong hệ thống đường ống.

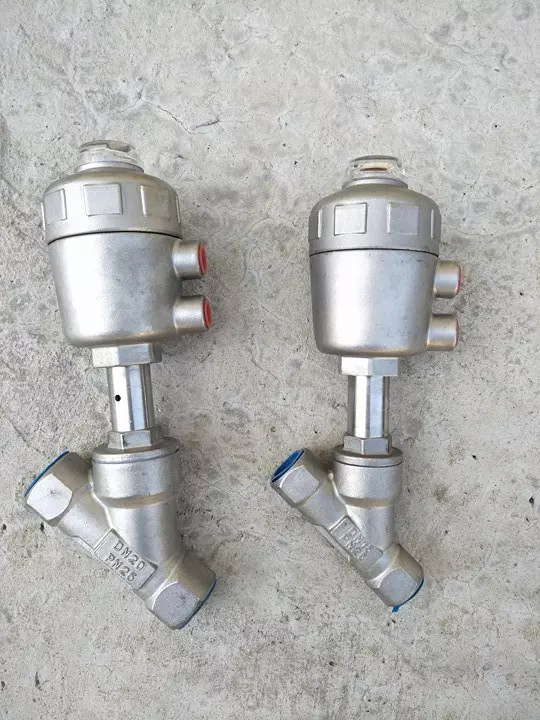

• Hình ảnh thực tế Y xiên khí nén- van góc khí nén:

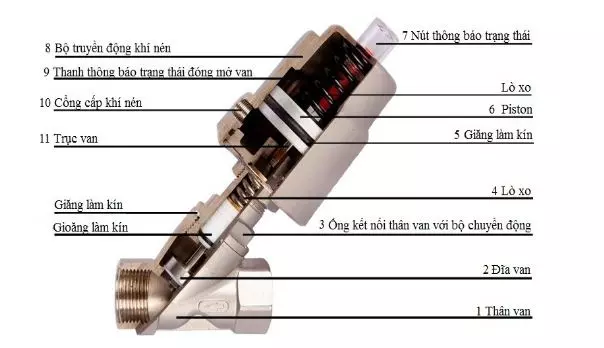

3. Cấu tạo của Y xiên khí nén (Van góc khí nén)

 Chú thích:

    1. Thân van: là nơi chịu áp lực chính và là nơi gắn liên kết các bộ phận của van thường được chế tạo bằng inox 304-306

    2. Đĩa van: là bộ phận trực tiếp đống mở van được chế tạo bằng hợp kim chịu ăn mòn tốt

    3. Ống liên kết thân van với bộ chuyển động: được làm cùng vật liệu inox 304-316

    4. Lò xo: tạo lực nén lên đĩa van giúp van luôn trong trạng thái đóng nếu chưa cung cấp khí cho bộ chuyển động. Được chế tạo từ hợp kim chịu lực và có tính đàn hồi cao.

    5. Gioăng làm kín: có nhiệm vụ làm kín các bộ phận chi tiết của van không cho lưu chất rò rỉ ra bên ngoài, được chế tạo bằng vật liệu mềm chịu lực, chịu nhiệt cao như Teflon..

    6. Pittong: là bộ phận gián tiếp đóng mở của van, được chế tạo bằng hợp kim chống ăn mòn cao, có gioăng làm kín.

    7. Nút thông báo vào trạng thái đóng mở của van: được đặt ở đỉnh van, chế tạo bằng nhựa trong suốt.

    8. Bộ phận chuyển động khí nén

    9. Thanh thông báo trạng thái đóng mở van

    10. Cổng cấp khí nén vào bộ phận chuyển động

    11. Trục van: là thanh kim loại kết nối, chuyền lực từ pittong và lò xo lên đĩa van

4. Thông số kỹ thuật của Y xiên khí nén DN50-60mm .Van góc khí nén DN50-2”

– Kích cỡ: DN50

– Vật liệu: inox 304-316

– Kiểu lắp: lắp ren

– Môi trường làm việc: nước, hóa chất, hơi,

– Áp lực làm việc: PN16, PN25

– Nhiệt độ làm việc: -20độ C  đến 180độ C

– Xuất xứ: Đài Loan, Trung Quốc

– Bảo hành 12 tháng
