Van một chiều cánh bướm

Van một chiều cánh bướm là thiết bị được sử dụng trong những hệ thống đường ống, là loại van được nhiều người biết đến và được nhiều người yêu thích vì nó mang nhiều sự tiện lợi cho người dùng.

Van một chiều cánh bướm là gì?

Van một chiều cánh bướm hay còn có tên gọi khác là van bướm 1 chiều nước, có cấu tạo cánh van gồm có 2 đĩa lật kiểu dạng cánh bướm, được chế tạo từ gang hoặc là inox. Van có chức năng cho phép dòng chảy theo một chiều cố định và ngăn cho nước dội theo chiều ngược lại. Khi van bướm được vận hành hoàn toàn thì tự động, lúc đó là dựa vào lực chảy của dòng nước. Và van được kết nối với hệ thống dạng kẹp.

Van thường được lắp trước các các máy bơm nước, các vị trí hồi lưu có nhiệm vụ ngăn nước chảy ngược về làm hỏng máy bơm và các thiết bị trên đường ống, bảo vệ an toàn cho toàn hệ thống đường ống.

2. Thông số kĩ thuật Van một chiều cánh bướm:

• Kích thước: DN50 – DN500
• Vật liệu: gang cầu, inox, thép
• Áp lực làm việc: 16 bar
• Nhiệt độ hoạt động: Max 180 độ C
• Cánh van, lò xo: Thép không gỉ
• Đĩa van: inox 304
• Gioăng làm kín: EFDM, PTTE
• Kiểu kết nối: mặt bích
• Tiêu chuẩn: JIS, DIN, ANSI, BS
• Sử dụng: Nước, xăng dầu, xi măng
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc
• Bảo hành: 12 tháng
• Tình trạng hàng: có sẵn

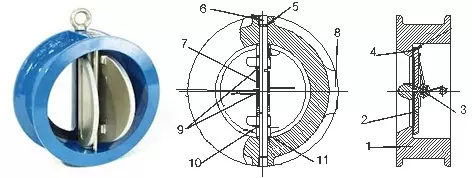

3. Cấu tạo của van một chiều cánh bướm

Trong phần cấu tạo của van thì nó có 3 bộ phận chính: thân van, đĩa van và lò xo

• Thân van: được làm từ gang cầu, hai mạt được phủ bởi 2 lớp sơn epoxy cao cấp với độ dày ≥300 μm. Được đúc nguyên khối tạo độ chắc chắn cao
• Đĩa van: nó gồm có hai dạng cánh bướm được sản xuất từ inox CF8/CF8M, phù hợp với những môi trường nước sạch và nước thải.
• Lò xo: là bộ phận được lồng vào trục để có thể giữ được lá van, sản xuất inox 304/316, độ bền cao, chống rỉ sét.

4. Nguyên lý hoạt động

Đối với van một chiều nói chung hay van một chiều cánh bướm nói riêng, hầu như nguyên lý hoạt động của nó khá giống nhau:

Khi không có dòng chất lỏng chảy qua van, lá van dưới tác dụng của lực đẩy lò xo được giữ chặt ở vị trí đóng. Khi xuất hiện dòng chảy đến van, dưới tác động của áp lực thì dòng chảy sẽ giúp cho 2 cánh lá van bị đẩy khỏi vị trí đóng và van sẽ ở trạng thái mở để cho dòng lưu chất được đi qua.

Còn khi dòng chảy ngưng hoặc là không cung cấp áp lực, lực đàn hồi của lò xo sẽ được đẩy cánh cửa van đóng lại. Khi dòng lưu chất chảy ngược lại. Lúc đó sẽ khiến cho đĩa van càng đóng chặt hơn và sẽ không cho dòng chảy chảy qua chiều ngược lại.

• Video cấu tạo và nguyên lý hoạt động của van một chiều cánh bướm

5. Một số sản phẩm mà công ty Tuấn Hưng Phát phân phối

• Van một chiều cánh bướm inox

• Vật liệu: inox 201, inox 304, 316…
• Kích thước: DN 50 – DN 1200
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ: ~250 độ C
• Kiểu kết nối: mặt bích
• Môi trường làm việc: khí hơi, chất ăn mòn, nước muối…
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Mayaysia, Thổ Nhĩ Kỳ
• Bảo hành: 12 tháng
• Tình trạng hàng: có sẵn

• Van một chiều cánh bướm gang thép

•  Kích thước: DN50 – DN500
• Thân van: thép hoặc gang
• Cánh, lò xò: thép không gỉ
• Áp lực làm việc: PN10, PN16
• Nhiệt độ: max 80 độ C
• Môi trường hoạt động: nước, chất lỏng không ăn mòn
• Kiểu kết nối: mặt bích
• Xuất xứ: Hàn Quốc, Malaysia, Đài Loan, Trung Quốc
• Bảo hành: 12 tháng
• Tình trạng hàng: có sẵn

Xem thêm: Van một chiều lá lật sử dụng cho các đường ống nằm ngang và có độ bền rất cao so với van bướm 1 chiều
