Van bướm inox điều khiển bằng khí nén

Định nghĩa van bướm inox điều khiển khí nén

Van bướm inox điều khiển khí nén dùng cho những đường ống lớn từ DN50 trở lên là người ta thường nghĩ tới giải pháp van bướm bởi van bướm có tính hiệu quả cao về mặt tiết kiểm chi phí, nó tiết kiệm chi phí hơn rất nhiều so với van bi và van cầu. Tuy nhiên, ở những đường ống lớn từ DN200 trở lên tới DN2000 thì thực sự hiệu quả bởi chí phí rẻ khi sử dụng van bướm.

– Van bướm là van có bộ phận điều chỉnh dòng chảy hình dạng mặt phẳng, thường là một tấm kim loại gắn liền, có khả năng xoay 90 độ trong phạm vi vòng làm kín. Điều chỉnh mức độ vật chất đi qua, tỉ lệ của dòng chảy bằng cách thay đổi góc quay của tấm kim loại. Dòng chảy đi qua van mạnh nhất khi tấm kim loại nằm song song dòng chảy. Khi van mở, dòng chảy đi qua có hiện tượng sụt áp, tạo xoáy rất nhỏ. Van bướm giống van bi đóng mở nhanh chóng.

– Van bướm inox điều khiển khí nén được thiết kế gồm 3 phần chính: thân van (body), bộ điều khiển, bầu khí nén . Thường thì các van điều khiển dùng trong hơi nước chọn vật liệu là PTFE vừa chịu được được nhiệt độ cao vừa có thể hoạt động liên tục mà không bị xì qua thời gian .
–  Bộ điều khiển của van bướm điều khiển khí nén được gắn trên thân van . Bộ điều khiển cho van nhận tín hiệu 4-20mA từ cảm biến nhiệt độ hoặc áp suất hoặc PLC. Bộ điều khiển của van điều khiển bằng khí nén sẽ xuất ra một áp suất tương ứng với lực đóng mở của van điều khiển – còn gọi là áp suất điều khiển van

Van bướm inox điều khiển khí nén; vật liệu inox được nhập khẩu trực tiếp do cty Tuấn Hưng Phát cung cấp đạt tiêu chuẩn ISO 9001: 2000,chuẩn DIN, BS, JIS.

Thông số kỹ thuật van bướm inox điều khiển khí nén

• Kích cỡ van:DN50-DN65-DN80-DN100-DN125-DN150-DN200-DN250-DN300-DN350-DN400-DN450–DN500
• Chất liệu thân van: Inox SUS304 /SUS316(theo yêu cầu)
• Cánh và trục van: Inox SUS304
• Gioăng làm kín: PTFE
• Áp lực làm việc: PN10 – PN16
• Nhiệt độ làm việc: -5 đến 220 độ C
• Kiểu kết nối: lắp bích
• Môi trường lưu chất: Nước, nước thải, thực phẩm, hóa chất, axit…
• Thời gian một hành trình đóng mở: 2 – 4 giây/hành trình
• Hãng sản xuất: SAMWOO
• Xuất xứ: Hàn Quốc, ,

• Vật liệu: Hợp kim nhôm

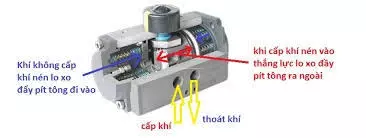

• Bộ khí nén: tác động đơn và tác động đôi
• Áp lực khí nén: 10bar
• Thời gian đóng mở van: 2 – 4 giây
• Momen xoắn: 97N.m (88in.lbs) đến 4.122Nm (37.763in.lbs)
• Nhiệt độ: max 80 độ C
• Tiêu chuẩn: IP68
• Hãng sản xuất:  Kosaplus, Haitima,Theoborn
• Xuất xứ:  Hàn Quốc, Đài Loan

Video cấu tạo nguyên lý hoạt động van bướm inox điều khiển khí nén

*Bảo hành: 12 tháng ( đổi 1 nếu do lỗi nhà sản xuất)

CAM KẾT

• Đúng nguồn gốc xuất xứ, đủ các chứng từ nhập khẩu.
• Đảm bảo chất lượng theo tiêu chuẩn về chất lượng sản phẩm.
• Tiến hành giao nhận đúng thời hạn.
• Giá cả cạnh tranh.

Tuấn Hưng Phát là nhà cung cấp van bướm inox điều khiển khí nén hàng đầu tại Việt Nam, kho hàng lớn với đầy đủ các sản phẩm: van bướm, van bướm điều khiển khí nén tuyến tính, van bi, van điện từ, van giảm áp, van an toàn, van một chiều, van cổng, đồng hồ nước, bẫy hơi, lọc y…  luôn có sẵn. Bạn đang có nhu cầu tìm mua loại van này vui lòng liên hệ theo thông tin dưới đây.
