Van bướm tay quay là gì?

Van bướm tay quay là loại van bướm có tên tiếng anh là “ Gear Butterfly Valve.Là một loại van bướm vận hành bằng tay và có bộ phận điều khiển là tay quay hay còn gọi van bướm vô lăng là loại van dùng để điều khiển dòng lưu chất trong đường ống bằng một tấm đĩa gắn cố định trên trục van xoay vào vòng đệm cao su để đóng mở . Điều khiển tay quay là phương thức vận hành dễ dàng, không đòi hỏi chuyên môn cao đối với người sử dụng. Van bướm tay quay được áp dụng chủ yếu cho các loại đường ống có kích thước lớn nên van thường có kích thước lớn.

Hình ảnh van bướm tay quay
Hình ảnh van bướm tay quay

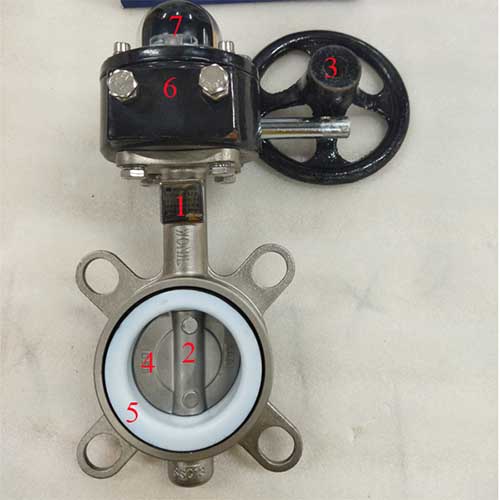

Cấu tạo của van bướm tay quay

Gồm: bộ phận tay quay, thân van, trục quay, gioăng làm kín và đĩa van

  • Bộ phận tay quay ( vô lăng ): được làm từ hợp kim, inox,gang, bao quanh phần vỏ được bao bọc bởi cao su nên giúp giảm chấn thương cho người sử dụng và dễ dàng cầm nắm và vận hành. Phần tay quay được kết nối với trục qua hộp số.
  • Thân van : Được thiết kế theo nhiều kiểu như gen hoặc lắp bích,thân van làm từ gang hoặc inox được thiết kế với cấu trúc chắc chắn đảm bảo an toàn cho dòng lưu chất đi qua và giúp nâng đỡ và bảo vệ các bộ phận khác của van
  • Trục van: phần này được làm theo hình trục được làm từ inox hoặc thép không gỉ để giúp  phần cánh van vận hành tốt hơn , phần trục này được kết nối với phần tay quay để hoạt động đóng/mở cho van
  • Gioăng làm kín được làm từ cao su cao cấp như teflon,silicon,EPDM,…giúp làm kín để dòng lưu chất không bị rò rỉ khi người vận hành đóng hệ thống
  • Đĩa van( cánh bướm): được làm từ các loại thép hoặc inox cao cấp và được dùng để ngăn cản hoặc để dòng lưu chất được chảy qua

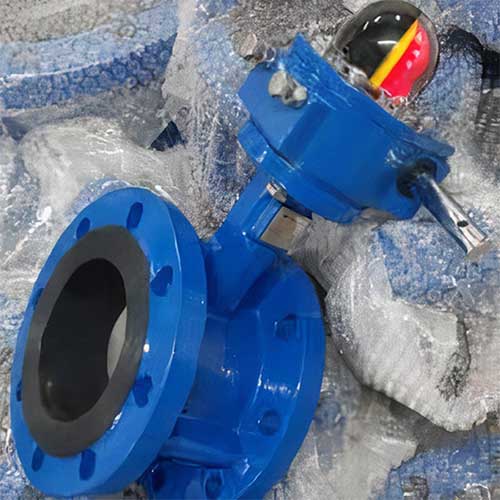

Hình ảnh van bướm vô lăng
Hình ảnh van bướm vô lăng

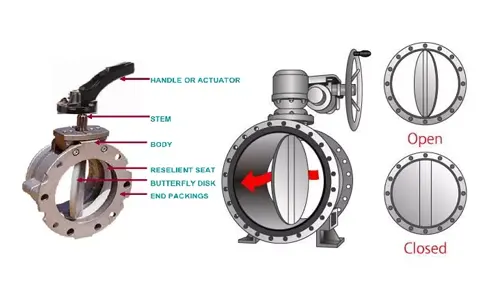

Nguyên lí hoạt động của van bướm tay quay

Van được hoạt động theo nguyên lý khá đơn giản khi quay vô lăng về bên trái hoặc bên phải, vô lăng sẽ tác động đến hộp số và hộp số sẽ điều khiển trục quay thực hiện thao tác đóng mở theo ý của người vận hành.

Thông số kỹ thuật chung của van bướm tay quay

Chất liệu: gang, inox, thép, nhưa

Đường kính: Dn50 – Dn1000

Xuất xứ: Nhập khẩu hàn quốc, đài loan, trung quốc

Áp suất chịu được: 16bar, 24bar

Nhiệt độ chịu được: Khoảng 200 độ C tùy vào chất liệu

Gioăng làm kín: PTFE, EPDM

Tiêu chuẩn kết nối: Mặt bích, wafer

Đóng mở: Tay quay

Trợ lực: Hộp số trợ lực

Đơn vị cung cấp: Tuấn Hưng Phát

Phân loại van bướm tay quay

 Loại van này có rất đa dạng về chất liệu như: inox, gang, nhựa, thép,..mỗi chất liệu sẽ phù hợp với mỗi loại môi trường hoạt động khác nhau

Van bướm tay quay chất liệu inox/gang/ thép

  • Vật liệu chế tạo thân van và trục van:gang, thép không gỉ, inox 304 hoặc 316
  • Đĩa van làm bằng thép không gỉ hoặc inox
  • Vật liệu làm gioăng là: teflon,silicon,EPDM
  • Tiêu chuẩn kết nối: JIS,DIN, ANSI,DNVC.
  • Áp lực làm việc: PN10, PN16,14~16bar.
  • Nhiệt độ làm việc: max 120~150 độ C
  • Kích cỡ: DN50 – DN800
  • Kết nối: Wafe ép bích 2 đầu
  • Môi trường làm việc: nước, xăng dầu, hóa chất, các môi trường chất lỏng hoặc bán chất lỏng.
  • Xuất xứ: Hàn Quốc, Trung Quốc, Malaysia,Đài loan, Đức, EU

Van bướm tay quay bằng nhựa

  • Thân van và đĩa van được làm từ :CPVC,PVDF,PVC
  • Trục van được làm từ : thép không gỉ hoặc inox
  •  Tiêu chuẩn kết nối: JIS, BS,DIN, ANSI,CBD
  • Áp lực làm việc: PN10 ~ PN16
  • Nhiệt độ làm việc: max ~95độ C
  • Kích cỡ: DN50 – DN300
  • Kết nối: kiểu gen hoặc mặt bích
  • Môi trường làm việc: nước( sạch hoặc thải đã qua xử lý), xăng dầu, hóa chất…
  • Xuất xứ: Hàn Quốc, Trung Quốc, Malaysia,Đài Loan,EU

Phân loại van bướm tay quay theo thương hiệu

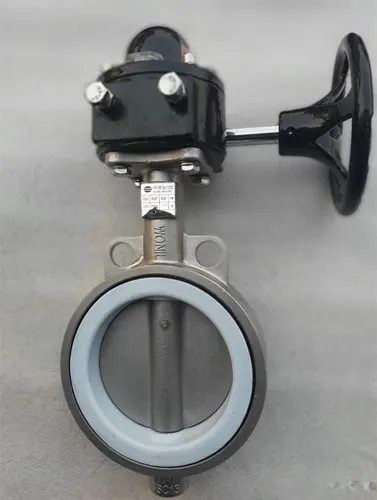

Van bướm tay quay wonil hàn quốc

Đến từ thương hiệu wonil hàn quốc, đây là một trong những dòng van được sử dụng khá rộng rãi tại Việt Nam, sản phẩm có khá nhiều tùy chọn về đường kính, chất liệu

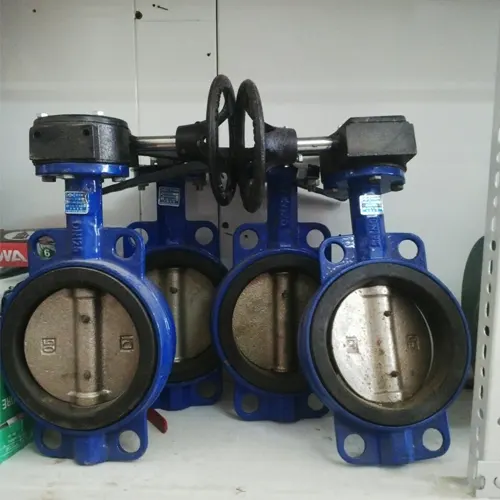

Van bướm tay quay ARV malaysia

Là dòng van bướm có giá thành khá tốt, sản phẩm có thể sử dụng để dẫn các môi chất cơ bản đến nâng cao, dẽ tiếp cận và phù hợp với các doanh nghiệp có điều kiện kinh tế còn hạn hẹp

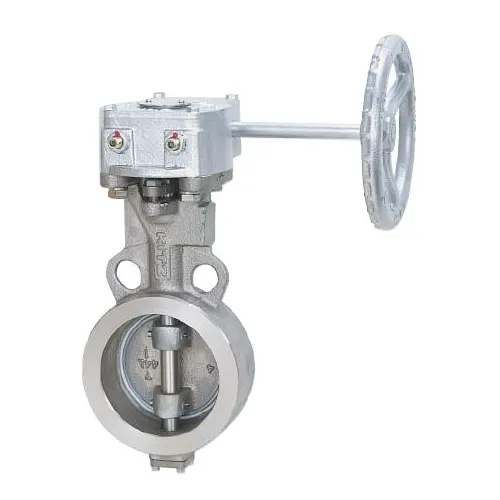

Van bướm tay quay Kizt

Đây là dòng van bướm tay quay đến từ nhật bản, thiết bị được du nhập vào việt nam từ những năm 2000 và đã và đang chiếm được lòng tin của khá nhiều khách hàng. Thiết bị đến từ thương hiệu này đạt chuẩn an toàn và nhiều chứng chỉ chất lượng quốc tế

Phân loại van bướm tay quay theo tiêu chuẩn kết nối

Van bướm tay quay mặt bích

Sử dụng mặt bích bao gồm các lỗ bắt bulong hình tròn, ưu điểm của dạng kết nối này nằm ở sự chắc chắn và bền bỉ theo thời gian, các dòng van mặt bích được cho là chỉ sử dụng trên các đường ống có kích thước lớn cần sự chắc chắn

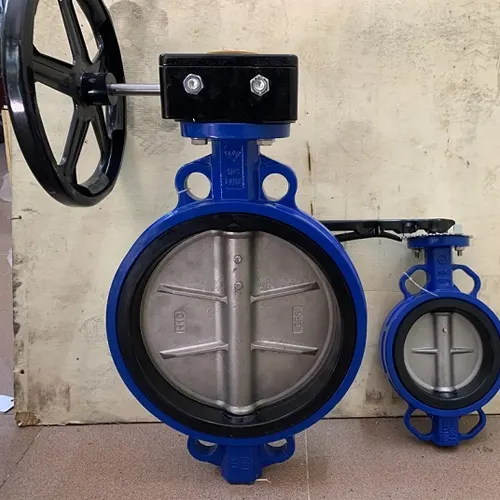

Van bướm tay quay wafer

Tiêu chuẩn nối wafer hay còn được gọi là dạng kẹp, đây là tiêu chuẩn không cần liên kết bằng bulong mà trực tiếp dùng đường ống ép chặt lại với nhau. Ở giữa van được trang bị gioăng làm kín vì vậy hiệu suất làm kín vẫn khá tốt

Ưu điểm của van bướm tay quay

  • Trọng lượng van khá nhẹ,tháo lắp dễ dàng, thay thế, bảo trì đơn giản
  • Ứng dụng cho nhiều môi trường: Nước, hóa chất ăn mòn, khí,bán chất lỏng,..
  • Kích có phù hợp nhiều hệ thống vừa và lớn
  • Giá thành van bi tay quay vừa phải mà lại có hiệu năng lớn
  • Lưu lượng dòng chảy được đảm bảo tốc độ lưu thông, cố định chính xác được các  góc đóng, mở.
  • Độ bền cao, đảm bảo an toàn vệ sinh( đã được bộ môi trường công nhận đảm bảo vệ sinh nước sạch)
  • Với độ bền và độ chắc chắn cao loại van này có thể bảo vệ dòng lưu chất khỏi bị rò rỉ và vỡ khi hoạt động

Nhược điểm của van bướm tay quay

Không nhận biết được tình trạng đóng mở của van, do tay quay khi vận hành thường không có gì khác biệt so với thông thường

Không có đường kính nhỏ, thường thì đường kính Dn50 trở lên, vì vậy hạn chế đối với các đường ống của doanh nghiệp cần kích thước nhỏ

Tốn nhiều công sức khi vận hành hơn do đường kính van to, đĩa van nặng

Do là dòng van đóng mở thủ công nên thiết bị cần nhân sự để vận hành, do vậy nhược điểm sẽ là tốn tiền thuê nhân công, công sức đóng mở bỏ ra nhiều hơn so với các dòng van điều khiển

Các ứng dụng của van bướm tay quay

  • Những vị trí lắp đặt van bướm kích thước vừa và lớn, nhưng vận hành theo phương pháp bằng tay cho ta sự chính xác cao và điều khiển theo ý mình. Ví dụ: Van cho hệ thống cấp và  thoát nước, van cho hệ thống ống dẫn dầu,chất
  • Với ưu điểm vận hành khá đơn giản, khả năng hoạt động tốt trong môi trường nước mặn,hóa chất, van bướm tay quay, được dùng cả trên các tàu biển, cho hệ thống cấp dầu nhiên liệu, hệ thống cấp và thoát nước cho các loại tàu biển .
  • Đặc biệt trong các nhà thủy điện,nhiệt điện, nơi các van thường có kích thước lớn thì van bướm tay quay là loại van được sử dụng rất nhiều ở mọi nơi.
  • Van cũng được dùng nhiều trong các công trình cấp nước sạch, xử lý nước thải. Đặc biệt là ở  những vị trí đường ống chính và cả các đường ống phân nhánh phân nhánh.

Địa chỉ mua và nhận báo giá van bướm tay quay

Để lựa chọn những đơn vị mua van uy tín, các bạn cần phải tìm hiểu những nơi đó có địa chỉ rõ ràng hay không, nguồn gốc hàng hóa ra sao, hoạt động trong thời gian bao lâu.v.v để từ đó đưa ra những quyết định chính xác.

Để nhận báo giá van bướm tay quay với số lượng lớn, các bạn vui lòng liện hệ với chúng tôi hoặc điể lại thông tin ở dưới bình luận, chúng tôi sẽ liên hệ với các bạn sớm nhất khi có thể

Ngoài ra chúng tôi còn cung cấp dòng: Van bướm tay gạt với đầy đủ chất liệu kèm nhiều kích thước khác nhau
