Van cổng ty nổi

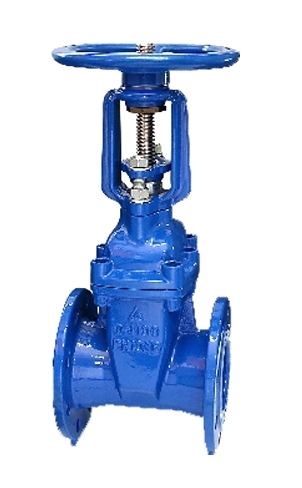

Van cổng ty nổi là gì?

Van cổng ty nổi là một loại van cổng, là loại van có thể điều tiết được dòng chảy độ bền cơ học cao, được sử dụng trong các hệ thống thủy lợi và hệ thống lớn. Van được chuyển động lên hoặc xuống cùng với đĩa van trong quá trình đóng mở của van. Và chuyển động tịnh tiến được tạo ra từ các khớp ren bên ngoài trục van và ren bên trong của bậc trung trên vô lăng.

Van được sử dụng nhiều trong các hệ thống xử lý nước thải và dùng được cả trong những môi trường khắc nghiệt.

Thông số kỹ thuật van cổng ty nổi

– Kích cỡ: DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300.

-Hãng sản xuất: ARV

-Áp suất làm việc; 0-16bar

-Nhiệt độ làm việc: -100C-800C

-Môi trường làm việc: Môi trường nước

-Liên kết: Mặt bích

-Chất liệu: Gang cầu

-Van được ứng dụng rộng rãi trong hệ thống PCCC, hệ thống cấp thoát nước.

Cấu tạo và nguyên lý của van cổng ty nổi

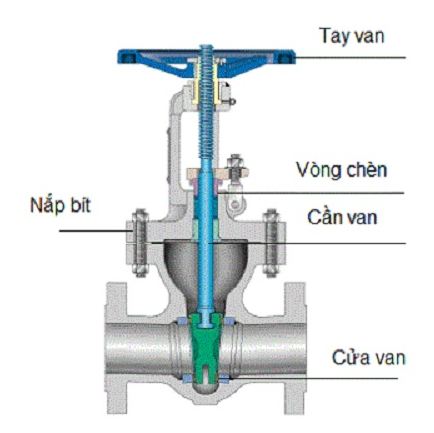

1.Cấu tạo

Trong phần cấu tạo của van khá là đơn giản, gồm có: tay quay, thân van, ty van, đĩa van, nắp bịt, gioăng làm kín. Và mỗi bộ phận lại có những chức năng khác nhau, chúng ta sẽ cùng nhau đi tìm hiểu các bộ phận này nhé!

• Tay van ( tay quay hay còn gọi là vô lăng): Đây là bộ phận ở trên được đặt ở bộ phận gối đỡ, ở phần tay van có lắp bạc trục van có ren bên trong. Và cái ren được lắp với ren bên ngoài của trục van cổng ty nổi nên khi được quay thì ren bên trong tay van được kết hợp với ren ngoài của trục, làm cho trục van chuyển động tịnh tiến. Bộ phận tay quay có chức năng điều khiển việc đóng mở van.
• Trục van( ty van): Phần này thường được lắp cố định với đĩa van. Khi quay vô lăng thì việc chuyển động sẽ được chuyển thành động tịnh tiến. Việc chuyển động này thông qua các khớp ren của trục van và bạc trục, làm cho trục và đĩa van chuyển động tịnh tiến cùng nhau khi có người vận hành quay tay van.
• Thân van: Thường được làm bằng chất liệu gang, thép, inox. Đây là bộ phận chính kết nối trực tiếp với ống, là bộ phận đỡ cho toàn bộ nắp van và các bộ phận khác. Thân van là nơi phải chịu áp lực của lưu chất, là nơi chịu tác động chính của các yếu tố ngoại cảnh bên ngoài như: thời tiết, những tác động chủ quan của con người.
• Gioăng làm kín: Bộ phận này của van cổng ty nổi thường được làm từ chất liệu cao su cao cấp để tránh việc dò rỉ các lưu chất ra bên ngoài. Trong bộ phận gioăng làm kín có gioăng bạc trục, nó mang chức năng ngăn lưu lưu chất ra bên ngoài thông qua cổ van và đệm kín của đĩa van, nới mà tiếp xúc trực tiếp với ghế van. Với chất liệu cao su EPDM, PTFE và tùy thuộc vào từng loại van, hệ thống như thế nào sẽ có gioăng làm từ chất liệu khác nhau.
• Nắp van: Nắp van có chức năng làm kín van và được kèm theo ren để ty van có thể chuyển động. Bộ phận này được kết nối cố định với phần thân van và tạo thành một thể thống nhất. Nắp van còn mang chức năng nữa là gối đỡ để đặt bạc trục và vô lăng. Phần nắp van này thường được chế tạo từ chất liệu giống với thân van, phần nắp van có cấu tạo rỗng bên trong nên có đủ không gian để cho đĩa van di chuyển để có thể mở van hoàn toàn.
• Đĩa van (hay còn gọi là cánh van): Đây là bộ phận được xem như là cánh cửa để có thể đóng mở van. Với tùy vào từng nhà sản xuất mà cánh van cổng ty nổi có những lớp cao su hoặc dạng đĩa van cốt kim loại có lớp đệm cao su bên ngoài khác nhau. Thông thường đĩa van sẽ có hình dạng nêm kết hợp với ghế van tạo nên độ kín cho lưu chất hoàn toàn.
• Cửa van: Bộ phận này thường được có kích thước đường kính bằng đường kính trong của ống. Bộ phận cửa van có chức năng đón dòng lưu chất qua van và đưa dòng lưu chất ra bên ngoài thông qua cửa ra. Tuy nhiên, đây là loại van hai chiều nên các cửa có thể luân chuyển chức năng cho nhau được.
• Đệm kín: bộ phận này thường được gắn với nệm cao su tạo ra độ mặt kín để khi dòng lưu chất qua thì không bị giò rỉ ra bên ngoài. Đệm kín thường được làm từ vật liệu EPDM. Ngoài ra, trong trường hợp đệm được làm bằng kim loại toàn bộ thì ghế van cổng ty nổi sẽ được bọc lớp cao su.

2.Nguyên lý làm việc

Với cấu tạo đơn giản thì việc hoạt động van cổng ty nổi cũng vô cùng đơn giản. Khi có lực tác động lên vô lăng và làm cho vô lăng quay. Với kết hợp của ren biến chuyển động quay của vô lăng chuyển thành chuyển động tịnh tiến cho trục van.

Khi van được hoạt động, van sẽ xoay theo kim đồng hồ thì sẽ là lúc van được đóng lại. Thời điểm này nó sẽ ngăn không cho dòng lưu chất chảy qua và làm cho dòng chảy giảm đi tốc độ và bộ phận ty van sẽ nằm gọn trong thân van. Nếu ngược lại, thì người sử dụng bạn xoay tay van cổng ngược với chiều kim đồng hồ thì lúc đó van cổng ty nổi sẽ được mở ra. Tay van lúc đó cũng được chuyển động tạo ra lực xoáy lên ty van có hình xoắn lò xo.

Van được kéo lên trong khi cửa van vẫn đang xiết chặt với thân van, lúc đó nó chức năng chặn dòng nước lại. Lúc mà van được mở hoàn toàn thì phần đĩa van của van cổng ty nổi sẽ không còn nằm trong dòng nước và lúc đó phần ty van sẽ được trồi lên khỏi thân van.

Video hoạt động của van cổng ty nổi

Ưu và nhược điểm của van cổng ty nổi

Đối với dòng van nào cũng vậy, mỗi loại sẽ có những phần ưu điểm nổi bật hơn so với những dòng khác. Tuy nhiên, không phải cái nào cũng hoàn hảo 100%, nó vẫn có những nhược điểm nhất định. Và những nhược điểm này thường không lớn, không ảnh hưởng nhiều đến hoạt động của hệ thống xử lý.

1. Ưu điểm

• Ưu điểm đầu tiên có thể kể đến đó chính là van được chế tạo từ chất liệu cao nên nó có độ bền cao, không tổn thất lưu lượng khi được chảy qua van và được vận hành vô cùng đơn giản.
• Điểm thứ hai, điểm này chính là ưu điểm lớn nhất của dòng van này, chính là trục van nổi phía trên và có thể chuyển động lên xuống khi đóng mở. Điều này ta có thể quan sát được bằng mắt thường ở phần trục nổi, từ đó ta có thể biết được van đang ở trạng thái đóng hay là mở.
• Khi trục van đang nổi lên đang ở trạng thái mở hoàn toàn: thì trục van sẽ không bị ăn mòn bởi lưu chất chảy bên trong van nên ta có thể mở van ở trạng thái hoàn toàn. Đây chính là ưu điểm mà các loại van khác không có được.
• Van cổng ty nổi là loại van hai chiều nên nó không biệt dòng chảy nên khi sử dụng người dùng sẽ được sử dụng van theo hai hướng như nhau.
• Khi dòng chảy thẳng và không cản dòng chảy cho nên áp lực đi qua van tiêu hao tối thiểu.
• Van có tính năng đóng, mở cho dòng chảy lưu lượng tốt.
• Phần thân van được thiết kế với tiêu chuẩn nên không có hiện tượng kẹt
• Thiết kế đơn giản nên dễ dàng tháo lắp và bảo dưỡng
• Một điểm lưu ý, đó chính là ta nên đóng mở từ từ để hạn chế việc sốc hệ thống

2. Nhược điểm

• Van cổng ty nổi được nhà sản xuất khuyên không nên dùng với mục đích để điều tiết dòng chảy của hệ thống.
• Với thiết kế trục van nổi nên kích thước khá là lớn. Và kích thước chiều dài trục van sẽ luôn tỷ lệ thuận với kích thước van. Nên van có những kích thước lớn thì bên ngoài van sẽ càng tăng.
• Van có kích thước lớn nư vậy nên sẽ tốn nhiều không gian.
• Thời gian đóng mở van hơi lâu do vậy nó sẽ làm giảm tốc độ đóng mở van.
